Ducati DARK 749 - 8 - Exhaust system

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
22
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

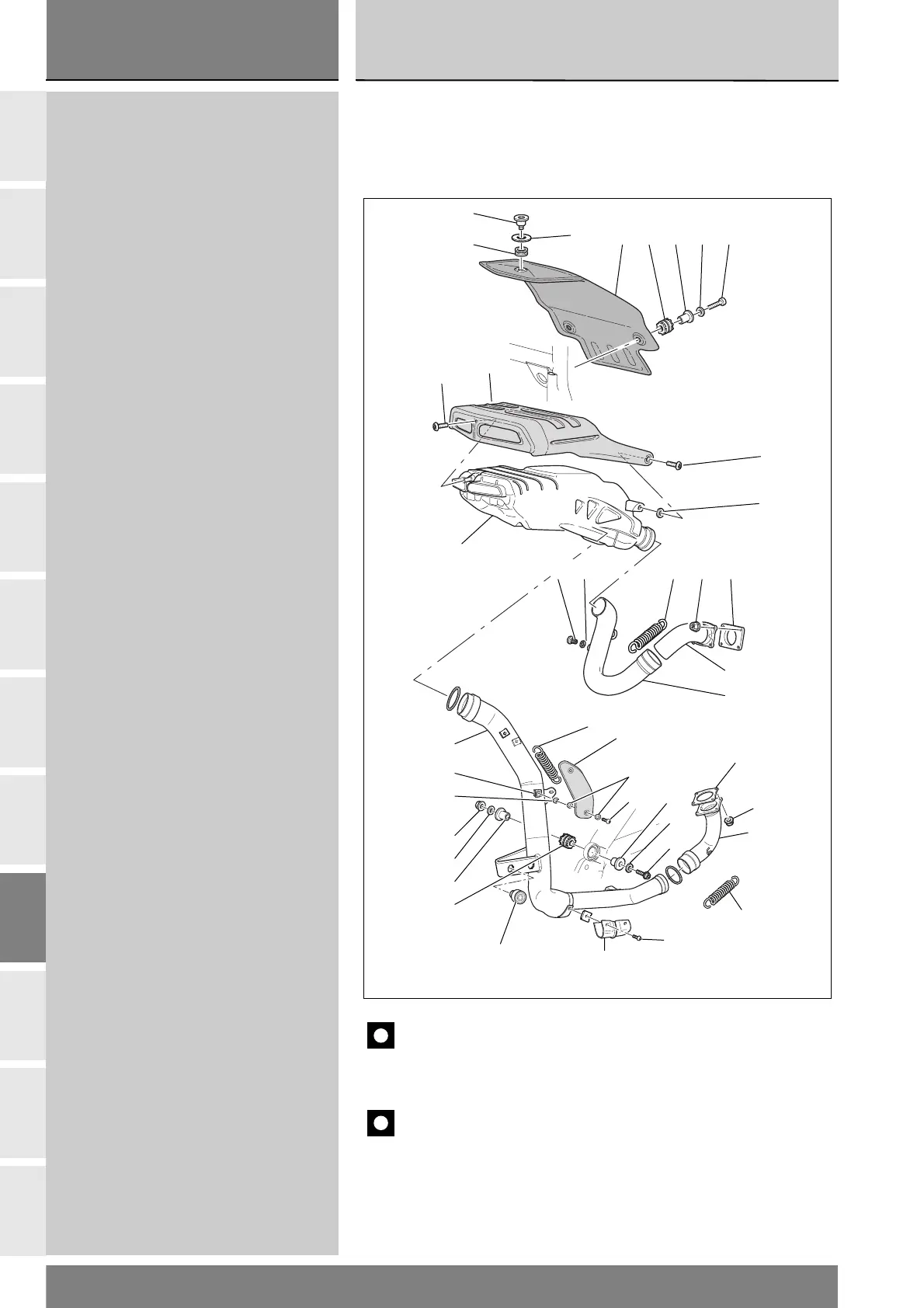

8 - IMPIANTO DI SCARICO
1Dado
2 Guarnizione scarico
3Molla
4 Collettore di scarico testa orizzontale
5 Gommino antivibrante
6 Distanziale
7Vite
8 Silenziatore di scarico
9 Collettore di scarico testa verticale
10 Vite
11 Protezione termica posteriore silenziatore
12 Guarnizione sp.1
13 Vite speciale
14 Gommino antivibrante
15 Protezione termica superiore codone
16 Distanziale
17 Vite
18 Dado
19 Rosetta
20 Tubo scarico testa verticale
21 Tubo scarico testa orizzontale
22 Protezione
23 Rondella
24 Vite
25 Fissaggio rapido
26 Distanziale
27 Vite
28 Protezione
29 Tappo
30 Vite
31 Rosetta
32 Gommino
33 Rosetta
171916515
13
14
33
11
10
31
29 12 3 1
9
20
3
22
21
25
26
18
19
6
5
27
7
19
6
3
4
1
2
28
32
23
24
2
8
30
8 - EXHAUST SYSTEM
1Nut
2 Exhaust gasket
3Spring
4 Horizontal head exhaust manifold
5 Vibration damper
6 Spacer
7Screw
8 Exhaust silencer
9 Vertical head exhaust manifold
10 Screw
11 Silencer rear heat guard
12 Seal, thickness 1 mm
13 Special screw
14 Vibration damper
15 Rear fairing upper heat guard
16 Spacer
17 Screw
18 Nut
19 Washer
20 Vertical head exhaust pipe
21 Horizontal head exhaust pipe
22 Protector
23 Washer
24 Screw
25 Quick mounting
26 Spacer
27 Screw
28 Protector
29 Plug
30 Screw
31 Washer
32 Rubber block
33 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
L
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
