Motore
Engine
sezione / section
N 3.2
27
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

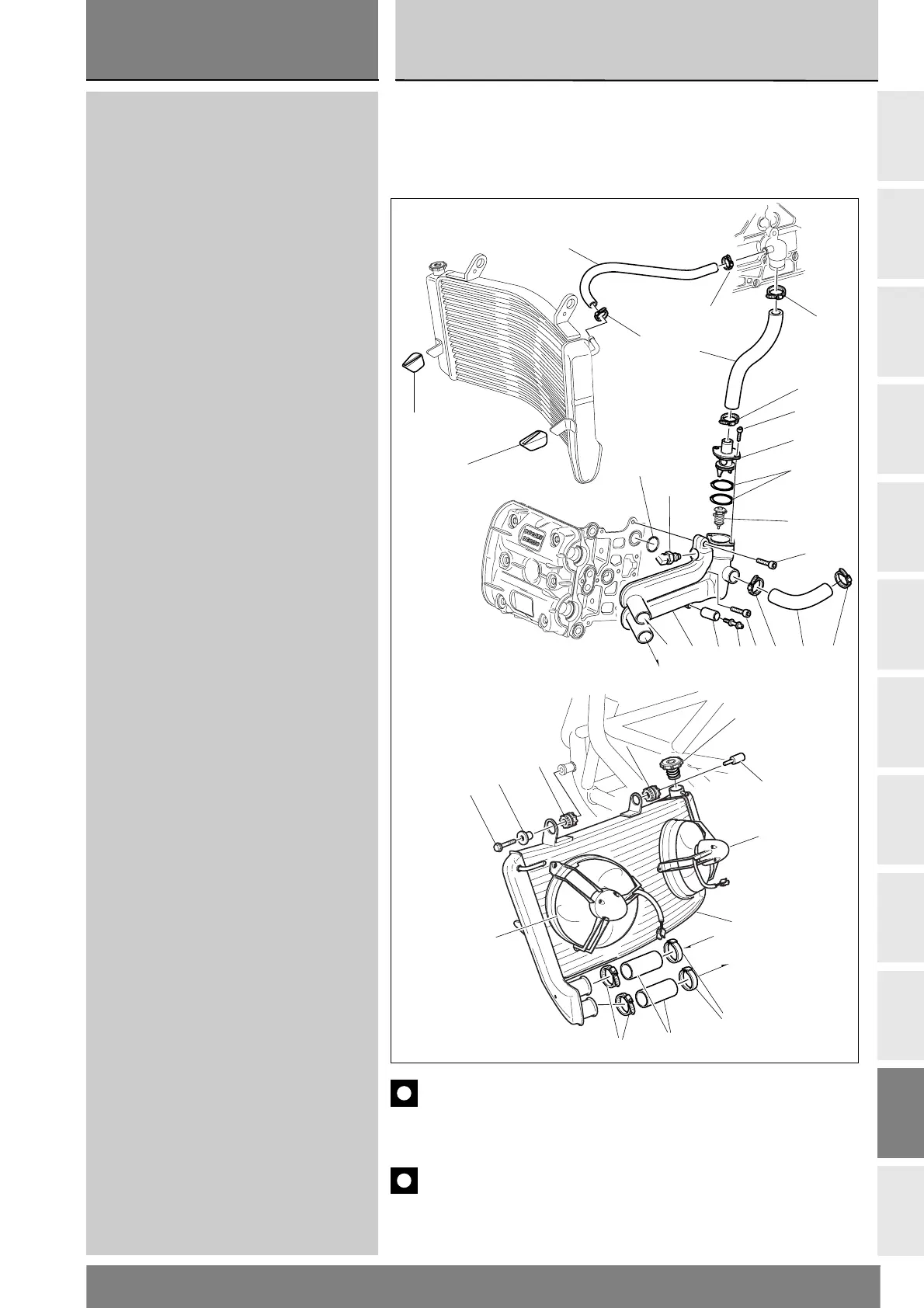

3.2 - IMPIANTO DI RAFFREDDAMENTO:
RADIATORE ACQUA
1 Vite speciale
2 Corpo distributore acqua
3 Fascetta
4 Manicotto ritorno alla pompa
5Vite
6 Supporto per termostato
7Vite
8 Fascetta
9 Manicotto termostato / testa verticale
10 Fascetta
11 Tubo sfiato radiatore / testa orizzontale
12 Sensore temperatura acqua
13 Termostato
14 Gommino sinistro
15 Gommino destro
16 Guarnizione O-Ring
17 Manicotti distributore radiatore
18 Guarnizione O-Ring
19 Radiatore acqua
20 Vite
21 Distanziale
22 Gommino antivibrante
23 Elettroventola
24 Tappo radiatore
25 Fascetta
26 Perno
27 Manicotto *
28 Guaina *
22
21
20
11
22
18
8
7
6
16
12
23
24
26
23
9
8
10
15
14
2
30 1
5
4 3
3
10
19
3
a
a
b
b
17
25
13
5
3.2 - COOLING SYSTEM:
WATER COOLER
1 Special screw
2 Coolant manifold body
3Clamp
4 Pump return hose
5Screw
6 Thermostat mount
7Screw
8Clamp
9 Thermostat / vertical head hose
10 Clamp
11 Cooler breather / horizontal head hose
12 Coolant temperature sensor
13 Thermostat
14 LH rubber block
15 RH rubber block
16 O-ring
17 Cooler manifold hoses
18 O-ring
19 Water cooler
20 Screw
21 Spacer
22 Vibration damper
23 Electric fan
24 Cooler plug
25 Clamp
26 Pin
27 Hose *
28 Sheath *
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
