Uso e manutenzione
Use and Maintenance operations
sezione / section
D 5
73 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
Spegnimento della
indicazione “effettuazione
tagliando” sul quadro
strumenti
Sul display multifunzione del quadro
strumenti è presente una indicazione
con forma di chiave inglese, che
segnala la necessità di effettuare il
tagliando previsto dalla manutenzione
programmata. Questa indicazione si
attiva dopo i primi 1500 km percorsi e
poi al termine di ogni 10000 km percorsi.
Dopo aver effettuato la manutenzione
programmata è necessario
spegnere l'indicazione col
seguente procedimento:
Note
I simboli delle icine utilizzati nella
procedura sono riportati in una tabella
alla fine della presente sezione.
Accendere lo strumento DDS
facendo riferimento al paragrafo
“Alimentazione dello strumento”.
Collegare al connettore di diagnosi (A)
il cavo di alimentazione e diagnosi (2)
e questo alla presa di diagnosi della
moto (E).
Entrare nel menu funzionalità generiche,
premendo l'icona “Tasto Menu 1” (B).
Premere l'icona “Scelta veicoli” e alla
videata successiva premere l'icona
“Selezione motoveicolo”; scegliere il
modello e confermare, poi scegliere la
versione e confermare.
Premendo l'icona “Selezione
impianto veicolo”.
Deactivating the
“maintenance” indication
on the instrument panel
The instrument panel multifunction
display features a wrench symbol
that signals the need for a service
operation in accordance with the
programmed maintenance routine.
This indication is activated after the
first 1500 km and thereafter at
intervals of 10000 km.
After the scheduled service has been
carried out, the indication must be
switched off as follows:
Notes
The on-screen icons used
during this procedure are explained in
a table at the end of this section.

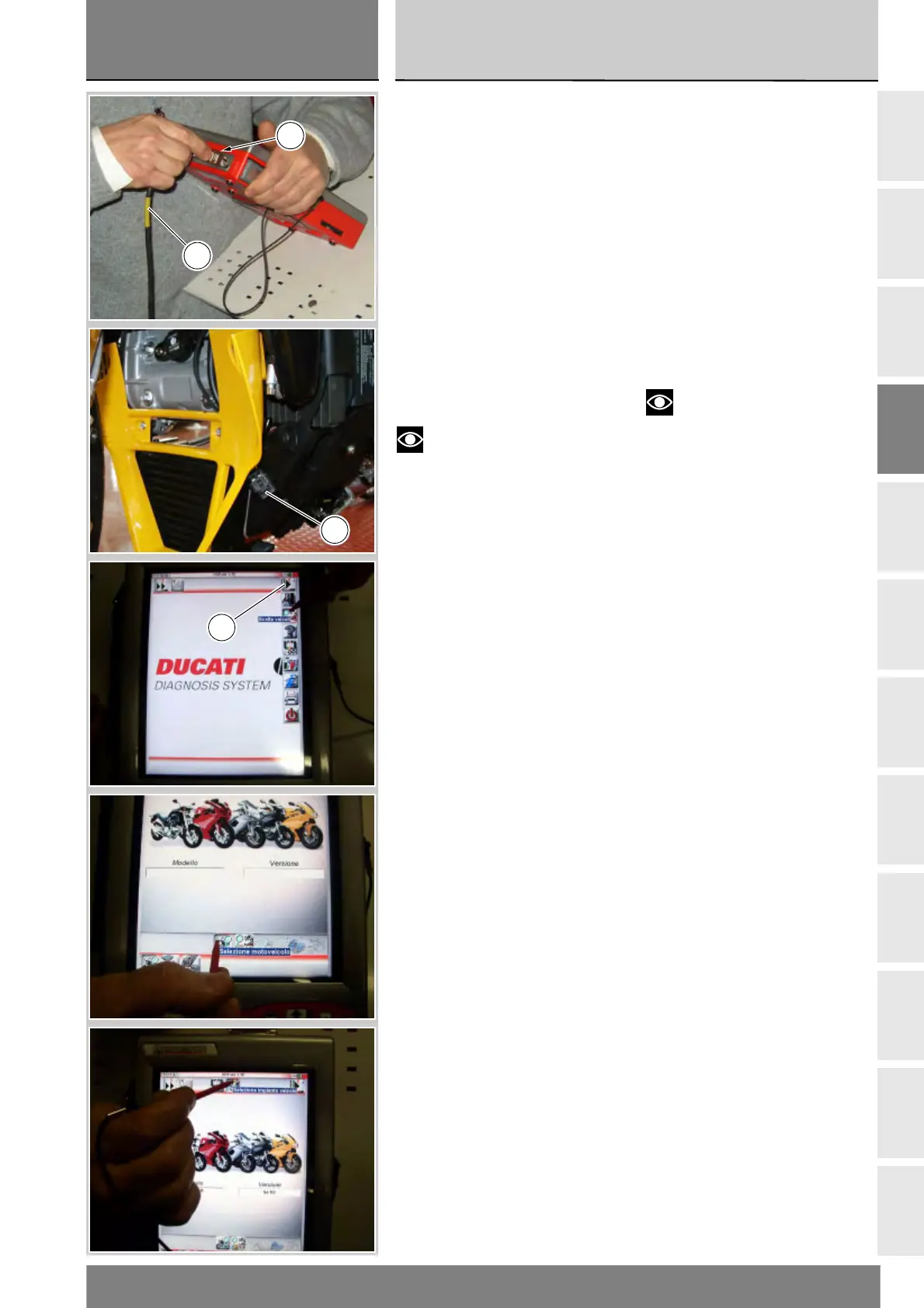

Switch on the DDS tester (1); see
heading “Tester Power Supply”.
Connect the power and diagnostics
cable (2) to the diagnostics
connector (A) on the tester and to
the diagnostics socket (E) on
the motorcycle.
Enter the general functions menu
by pressing the icon “Menu 1” (B).
Press the “Select vehicle” icon and,
on the next screen, press the
“Select motorcycle” icon; select the
motorcycle model and confirm, then
select the version and confirm.
Press the “Select system” icon.
A
2
E
B
