Motore
Engine
sezione / section
N 4.2
61 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

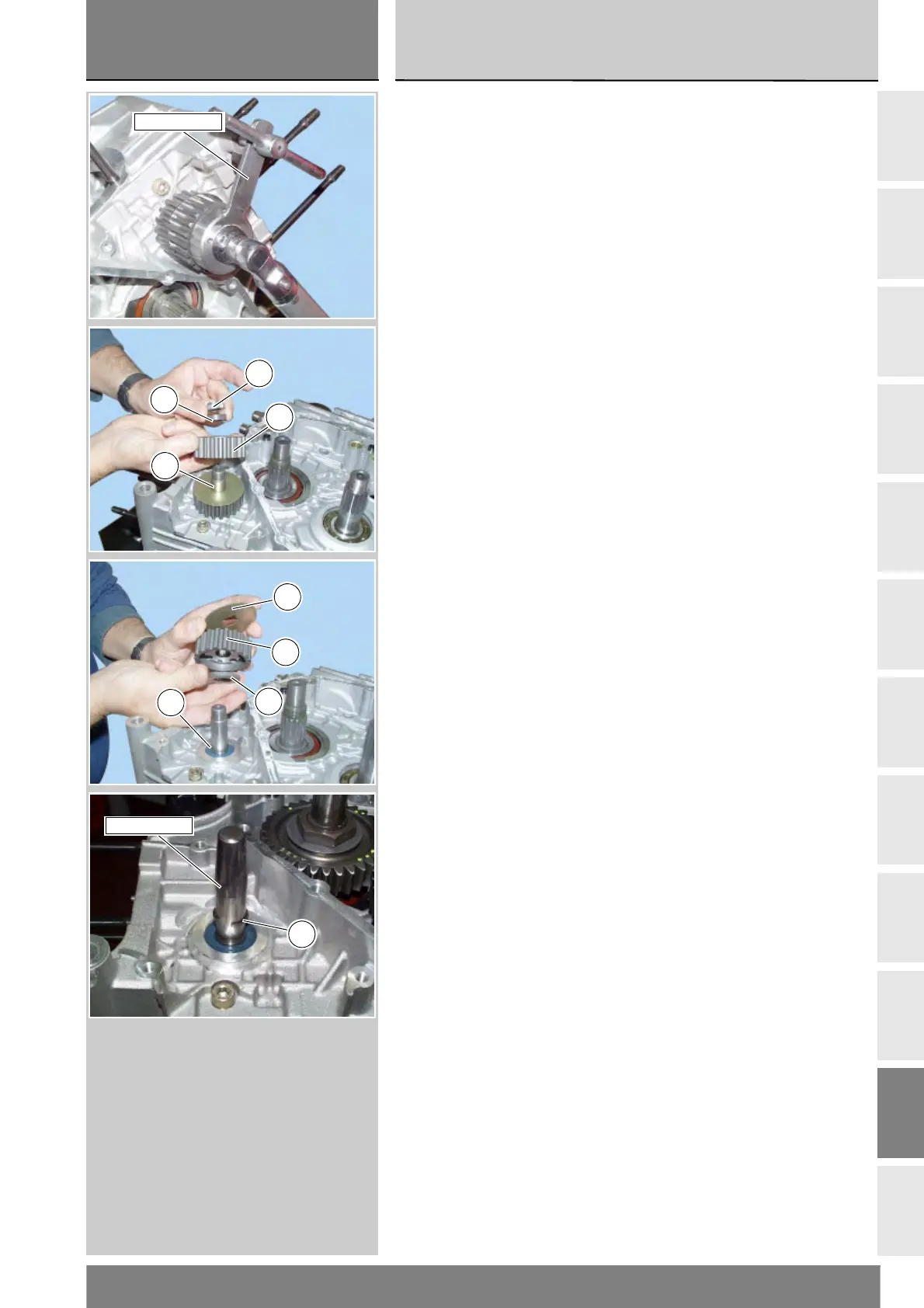

Smontaggio puleggie
albero rinvio distribuzione
Bloccare con l’attrezzo cod. 88713.1805
la rotazione delle puleggie motrici sul
carter motore.
Allentare la ghiera (15) di fissaggio
utilizzando la bussola in dotazione
all’attrezzo.
Rimuovere la ghiera (15), il
distanziale (20) e la puleggia
esterna (18).
Dopo aver rimosso la puleggia
esterna (18), rimuovere la prima
linguetta (16) sull’albero rinvio
distribuzione.
Rimuovere la rosetta di divisione (19),
la puleggia interna (18) e il
distanziale interno (17).
Dopo aver rimosso la puleggia
interna (18) rimuovere la seconda
linguetta (16) sull’albero rinvio
distribuzione.
A questo punto è possibile rimuovere
l’anello elastico (26) posizionato
sull’albero rinvio distribuzione.
Rimontaggio puleggia albero
rinvio distribuzione
Per guidare nella sede sull'albero
rinvio distribuzione, l'anello elastico
di arresto (26), utilizzare il cappuccio
di protezione 88700.5749.
Removing the timing
layshaft pulleys
Using tool part no. 88713.1805 hold
the driving pulley against rotation
Loosen the ringnut (15) using the
bush supplied with the tool.
Remove the ring nut (15), spacer (20)
and outer belt roller (18).
After having removed the inner
pulley (18), remove the first key (16)
on the timing layshaft.
Remove the middle washer (19),
the inner pulley (18) and the inner
spacer (17).
After having removed the inner
pulley (18), remove the second
key (16) on the timing layshaft.
At this point its is possible to
remove the circlip (26) located on
the timing layshaft.
Refitting the timing layshaft
pulleys
To fit the circlip (26) to the layshaft,
use protective cap 88700.5749.
88713.1805
15
20
18
16
17
16
19
18
26
88700.5749
