Vestizione
Fairing
sezione / section
E 1
5 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P

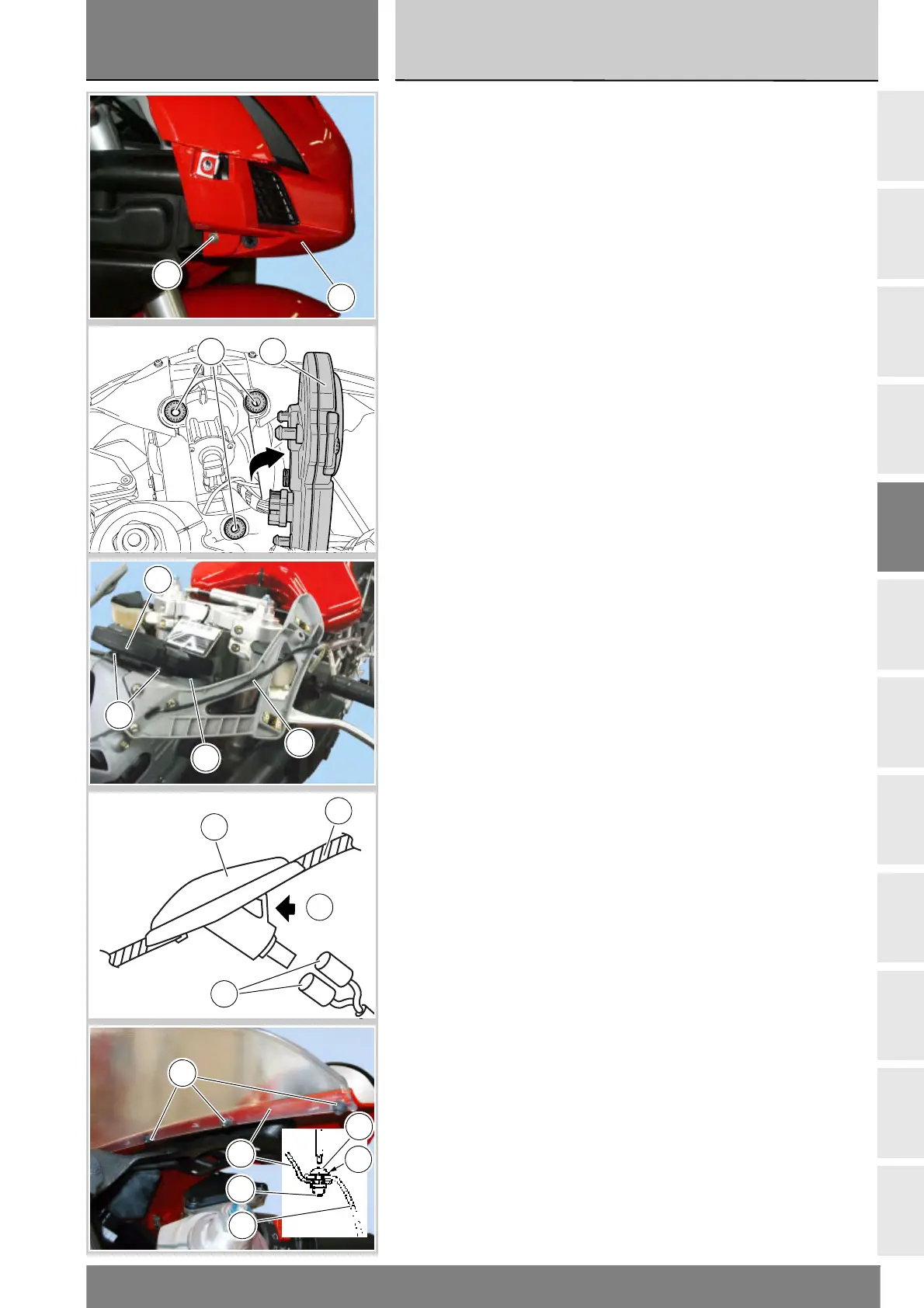

Smontaggio cupolino
Per rimuovere il cupolino è necessario
smontare le carenature laterali
(Sez. E 2) e gli specchi retrovisori
come precedentemente descritto.
Svitare le viti (5) che fissano
lateralmente il cupolino sulle
colonnette del gruppo ottico e
recuperare le rosette in nylon (15).
Smontare il cruscotto (E) estraendolo
dai gommini (F) senza scollegarlo dal
connettore.
Sfilare leggermente in avanti il
cupolino completo (1) per scollegare
i due faston (C) dal portalampada
della luce di posizione.
Sfilare definitivamente il cupolino (1)
completo di luce di posizione.
In caso sia necessaria la sostituzione
del parabrezza (13) rimuovere il corpo
della luce di posizione (2) spingendo
sul dentino superiore (D) dalla parte
interna del parabrezza (13).
Svitare le viti (12) con rosetta (11) e
sfilare il parabrezza (13) recuperando
gli inserti (10).
Removing the headlight
fairing
The rear-view mirrors and side body
panels must first be removed to allow
removal of the headlamp fairing
(Sect. E 2) as described above.
Undo screws (5) securing the fairing
to the head lamp assembly and
recover the nylon washers (15).
Extract the instrument panel (E)
by pulling it clear of the rubber
grommets (F) without disconnecting
the connector.
Slide the entire front fairing (1) slightly
forwards to disconnect the two
faston connectors (C) for the parking
light bulb holder.
Completely slide off the entire front
fairing (1) complete with parking light.
If replacing the windshield (13),
remove the parking light assembly (2)
by depressing the upper retainer (D)
from inside the windshield (13).
Undo screws (12) and washers (11)
and extract the windshield (13),
recovering the threaded inserts (10).
5
1
F E
H
F
E
F
13
D
2
C
10
10
1
12
11
13
