Ducati DARK 749 - 3 - Front brake control

Comandi - Dispositivi
Controls - Devices
sezione / section
F 3
16
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

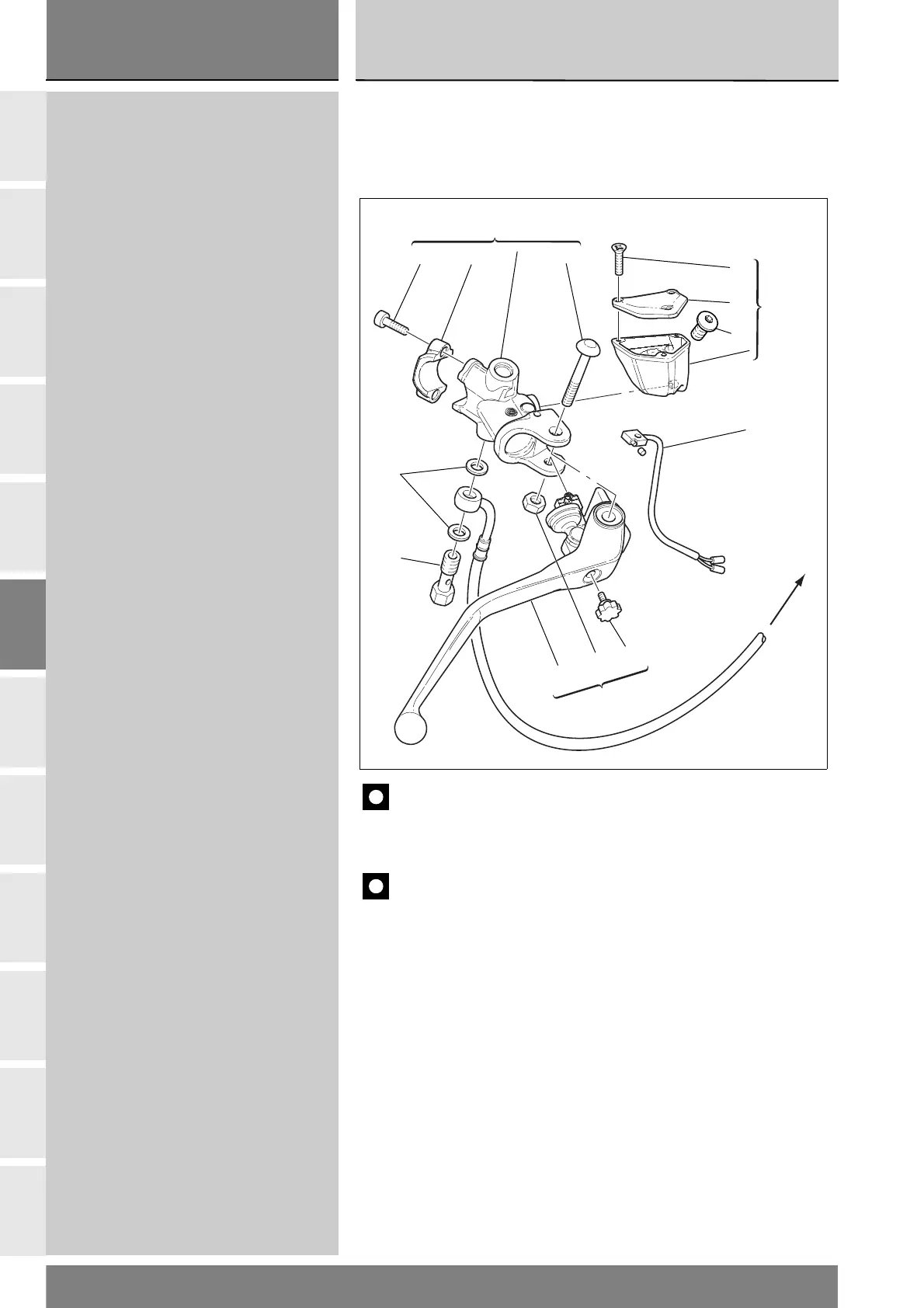

3 - COMANDO FRENO ANTERIORE
1Vite
2 Cavallotto
3 Pompa freno anteriore
4 Guarnizione
5 Bocchettone
6 Vite speciale
7Leva
8Dado
9 Vite di regolazione
10 Vite
11 Coperchio
12 Serbatoio olio completo
13 Microinterruttore
14 Raccordo o vite di spurgo
12
3
3
6
10
11
14
12
13
4
5
7
8
9
Vedi
Sez. G 3
See
Sect. G 3
3 - FRONT BRAKE CONTROL
1Screw
2 Top clamp
3 Front brake master cylinder
4 Gasket
5 Fitting
6 Special screw
7 Lever
8Nut
9 Adjuster screw
10 Screw
11 Cover
12 Complete fluid reservoir
13 Microswitch
14 Bleeder fitting or screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
