Motore
Engine
sezione / section
N 9.1
160 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

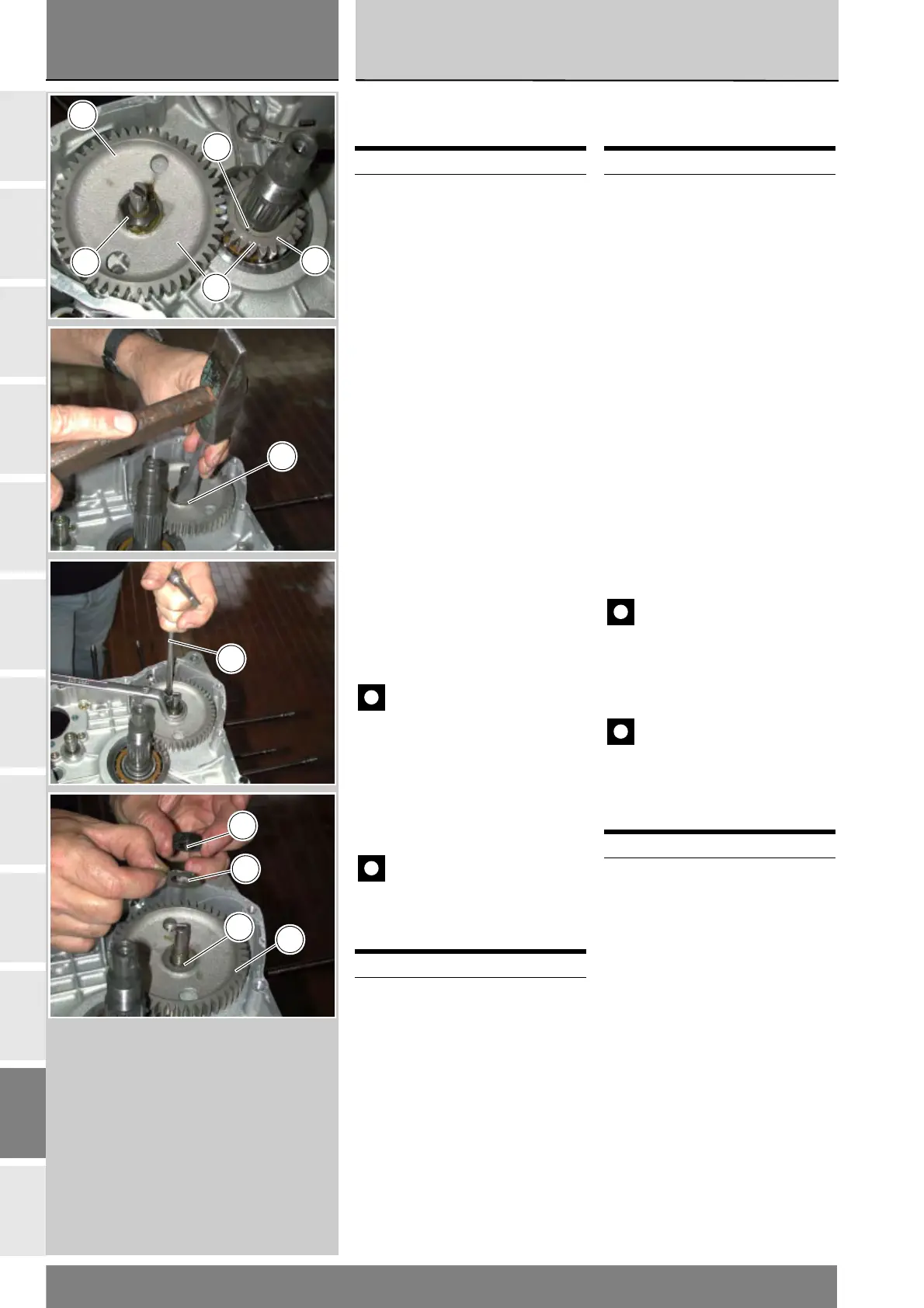

Smontaggio ingranaggio
rinvio distribuzione
Sfilare dall’albero motore
l'ingranaggio conduttore (A) della
coppia ingranaggi distribuzione (13) e
la linguetta (14).
Raddrizzare la rosetta (12) di sicurezza
del dado (11).
Bloccare l'ingranaggio condotto
distribuzione (B) inserendo una
spina (C) in uno dei fori e svitare
il dado di bloccaggio (11).
Sfilare il dado (11), la rosetta (12),
l'ingranaggio condotto distribuzione (B)
e la linguetta (15) dall'albero rinvio
distribuzione.
Rimontaggio ingranaggio
rinvio distribuzione
Prima di procedere con il rimontaggio
verificare lo stato di usura della coppia
ingranaggi distribuzione (13) ed
eventualmente sostituirli.
Importante
I due ingranaggi distribuzione (13)
devono essere sempre sostituiti in
coppia.
Procedere con le operazioni di
rimontaggio operando in senso
inverso a quanto descritto per le
operazioni di smontaggio.
Importante
Al termine del rimontaggio
accertarsi che la rosetta (12) sia
ribattuta contro il dado (11) in modo
da impedirne lo svitamento.
Operazioni Rif. Sez.
Rimuovere il gruppo
volano/alternatore
N 8
Operazioni Rif. Sez.
Rimontare il gruppo
volano/alternatore
N 8
Removing the timing lay
gear
Slide drive gear (A) of timing gear
pair (13) with key (14) off the
crankshaft.
Unclench lock washer (12) of nut (11).
Immobilise the timing lay gear (B) by
inserting a pin (C) in one of the holes,
and unscrew locking nut (11).
Withdraw nut (11), washer (12),
timing lay gear (B) and key (15)
from the timing layshaft.
Refitting the timing lay
gear
Before reassembly, check the state
of wear of the timing gear pair (13)
and renew them if necessary.
Important
The timing gears (13) must
always be changed together as a pair.
Reassemble in reverse order to the
disassembly procedure.
Important
When the reassembly
operations are concluded ensure that
tab washer (12) is clenched against
nut (11) in such a way as to prevent
the nut from working loose.
Operation See Sect.
Remove the flywheel /
generator assembly
N 8
Operation See Sect.
Refit the flywheel /
generator assembly
N 8
14
13
B
A
11
12
C
12
11
15
B
