Motore
Engine
sezione / section
N 8
146 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

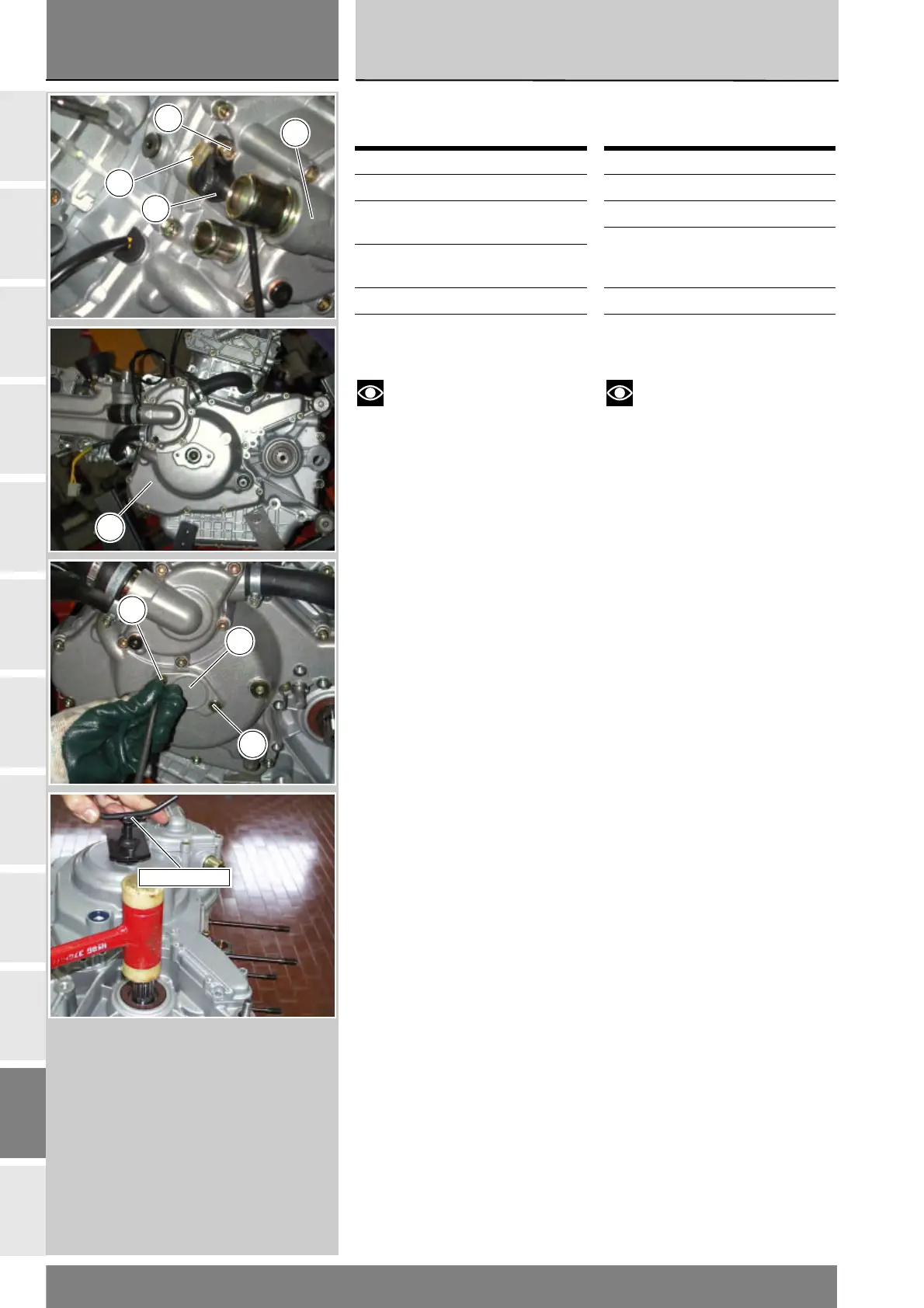

Smontaggio coperchio
alternatore
Note
Questa operazione è
documentata con motore rimosso dal
telaio, in quanto, con motore al banco,
tutte le operazioni di rimontaggio
risultano facilitate.
Per rimuovere il sensore motore (8) è
necessario smontare il coperchio
pompa acqua (A) nel modo descritto
alla Sezione N 3.3.
Svitare la vite (1) e rimuovere il
sensore motore (8) sul coperchio
alternatore, facendo attenzione allo
spessore (9) e alla guarnizione OR (10).
Scollegare il connettore del cavo
alternatore.
Svitare le due viti (7) di fissaggio del
coperchietto (6) in corrispondenza
dell'albero motore.
Svitare le viti (11), (12) e (13) di
fissaggio coperchio alternatore e
recuperare le rosette (36) e la
staffa155 (37).
Utilizzare l'attrezzo 88713.1749
fissandolo ai fori delle viti (7) appena
rimosse.
Ruotare lentamente l'attrezzo fino ad
ottenere il distacco del coperchio (29)
dal semicarter sinistro.
Operazioni Rif. Sez.
Scaricare l’olio motore D 4
Rimuovere il coperchio
pignone
G 8
Rimuovere il gruppo
rinvio comando frizione
F 2
Rimuovere il comando P 5
Rimuovere il distributore
acqua
N 3.2
Removing the generator
cover
Notes
This operation is described for
an engine removed from the frame
since all reassembly procedures are
easier under these conditions.
To remove the engine sensor (8)
you must first remove the water
pump cover (A) as described in
Section N 3.3.
Loosen screw (1) and remove engine
sensor (8) from the generator cover,
taking care not to lose shim (9) and
O-ring (10).
Disconnect the generator cable
connector.
Undo the two retaining screws (7) of
cover (6) in the area of the crankshaft.
Undo generator cover fixing
screws (11), (12) and (13) and recover
washers (36) and bracket (37).
Fix tool part no. 88713.1749 to the
holes of the two screws (7) you have
just removed.
Turn the tool shaft slowly to remove
the cover (29) from the LH casing.
Operation See Sect.
Drain engine oil D 4
Remove pinion cover G 8
Remove the clutch
control transmission
assy
F 2
Remove the control P 5
Remove the water
manifold
N 3.2
1
9
8
A
29
7
6
7
88713.1749
