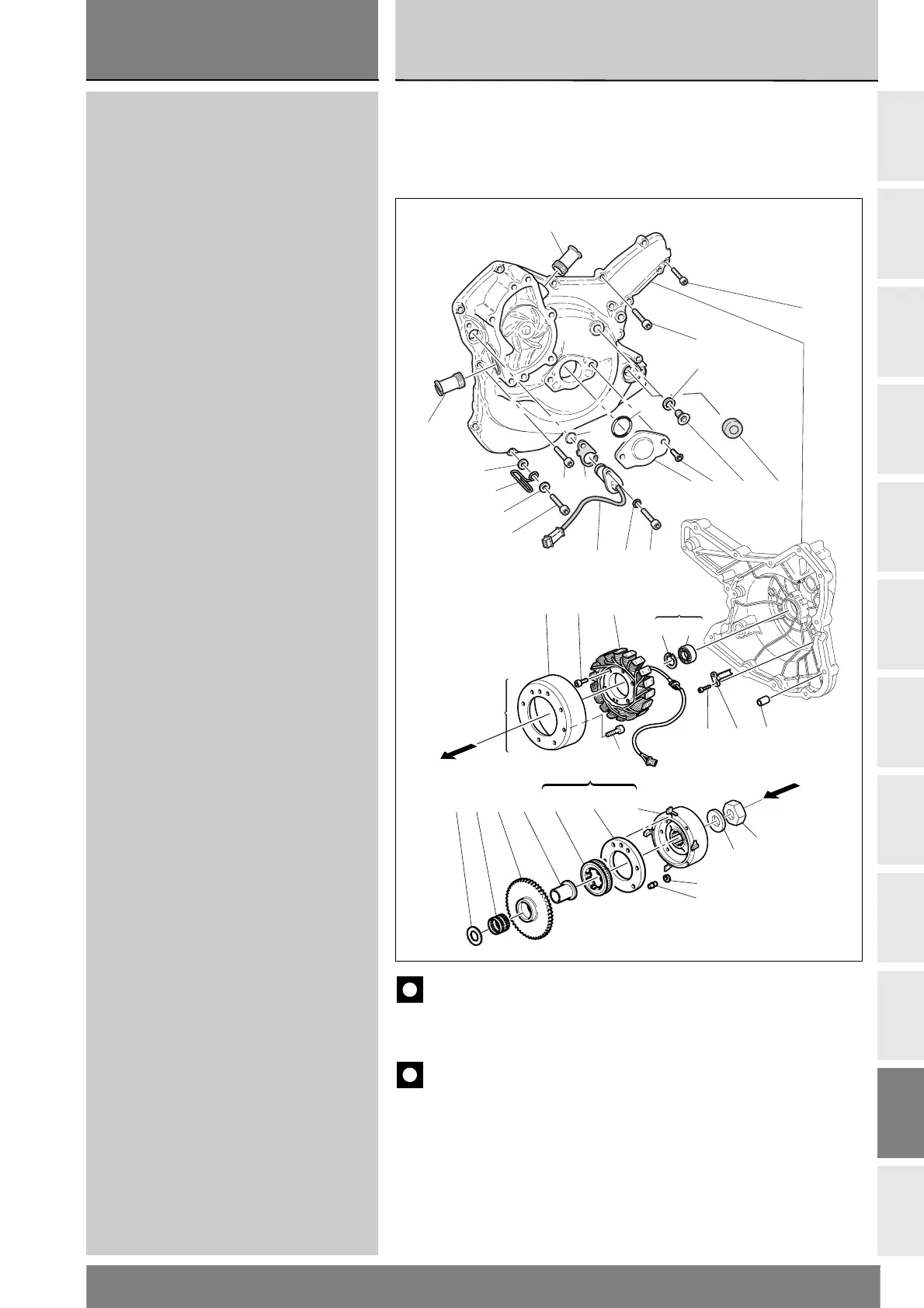

Ducati DARK 749 - Page 509

Motore
Engine
sezione / section
N 8
145
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
32 Screw
33 Generator stator
34 Belleville washer
35 Flanged nut
36 Washer
37 Cable gland bracket
38 Aluminium gasket
39 Spring washer
32 Vite
33 Statore alternatore
34 Molla a tazza
35 Dado flangiato
36 Rosetta
37 Staffa passacavo
38 Guarnizione alluminio
39 Rosetta elastica
