Ducati DARK 749 - 2.3 - Lubrication system: oil breather tank

Motore
Engine
sezione / section
N 2.3
20
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

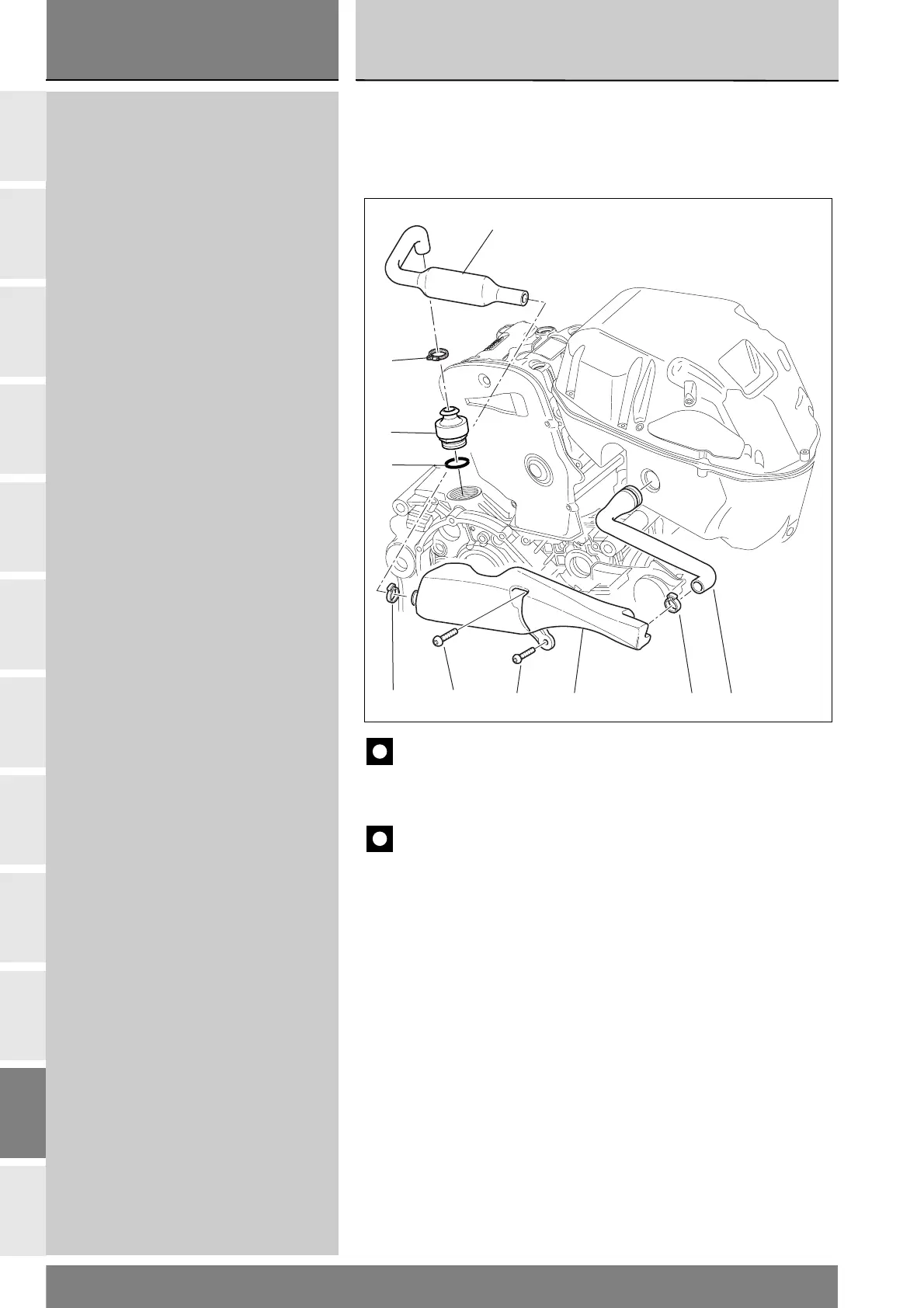

2.3 - IMPIANTO DI LUBRIFICAZIONE:
SERBATOIO SFIATO OLIO
1 Tubo
2 Fascetta
3 Fascetta
4Vite
5 Valvola di sfiato
6 Guarnizione O - Ring
7 Serbatoio sfiato olio
8 Fascetta
9 Tubo sfiato
1
2
5
6
443 7 8 9
2.3 - LUBRICATION SYSTEM: OIL BREATHER TANK
1Pipe
2Clamp
3Clamp
4Screw
5 Breather valve
6 O-ring
7 Oil breather tank
8Clamp
9 Breather pipe
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
