Ducati DARK 749 - Coolant pump disassembly

A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 3.3
44 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
13
13
13
12
16
10
3
4
10
Smontaggio pompa
acqua
Note
Per una migliore chiarezza le
immagini rappresentano un motore
rimosso dal telaio.

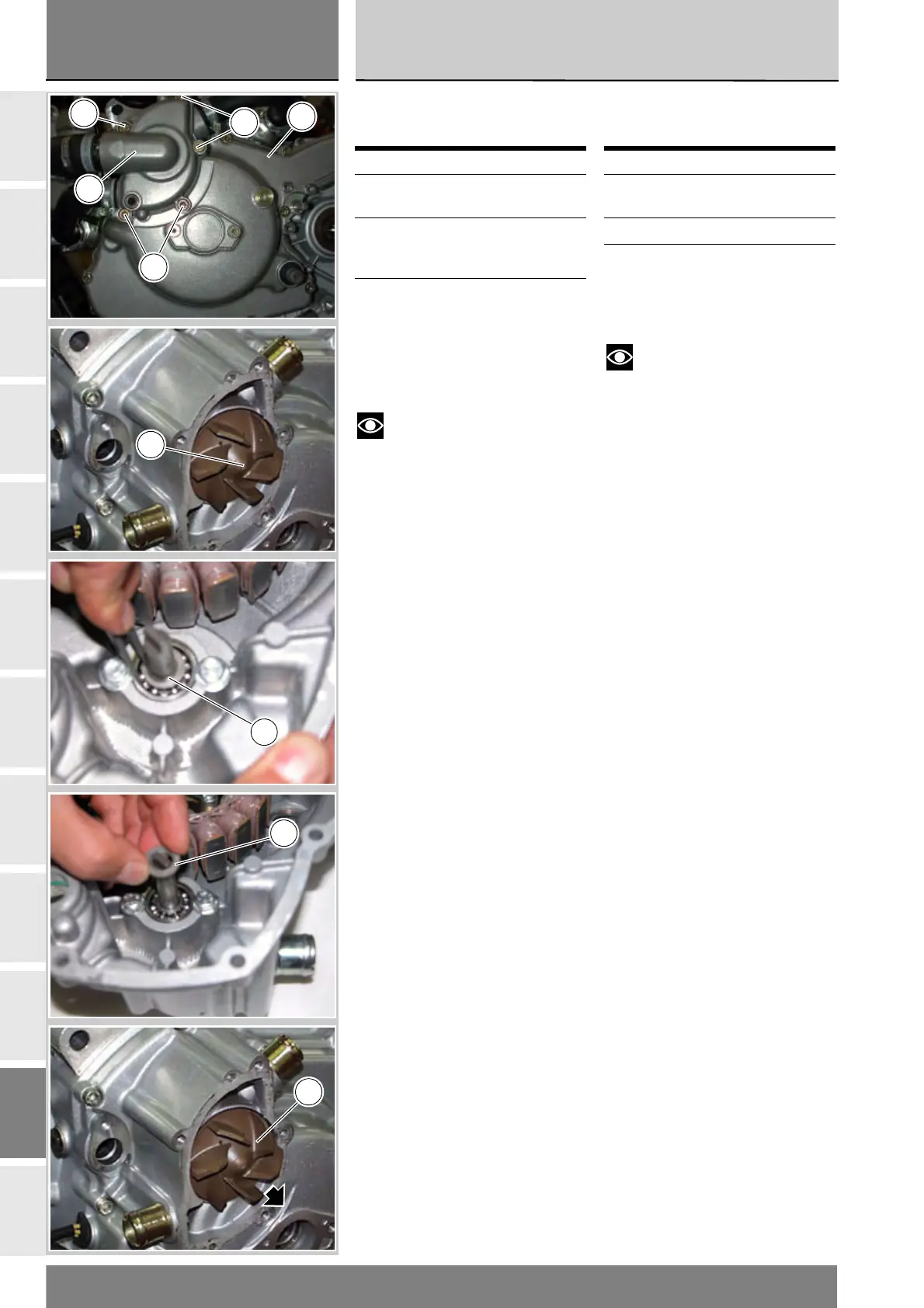

Svitare e rimuovere le cinque viti (13)
di fissaggio coperchio pompa
acqua (12) al coperchio
alternatore (16).
Rimuovere il coperchio pompa
acqua (12).
Rimuovere il coperchio alternatore
come descritto (Sez. N 8).
Pulire il vano pompa da eventuali
incrostazioni del liquido refrigerante.
Verificare lo stato di usura dei
cuscinetti ruotando l’alberino della
girante (10); in caso di gioco
eccessivo è necessario sostituirli
operando come segue.
Rimuovere l’anello elastico (3)
sull’alberino della girante e la
rosetta (4) posta sotto di esso.
Sfilare la girante (10) con anello di
tenuta (9) dal lato esterno.
Operazioni Rif. Sez.
Rimuovere le carene
laterali
E 2
Scaricare il liquido
dall’impianto di
raffreddamento
D 4
Rimuovere le tubazioni
dell’impianto di
raffreddamento dal
coperchio alternatore e
dal coperchio pompa
acqua
N 3.2
Coolant pump
disassembly
Notes
For clarity purposes, the figures
show the engine removed from the
frame.
Undo and remove the five screws (13)
fixing the coolant pump cover (12)
to the generator cover (16).
Remove coolant pump cover (12).
Remove the generator cover
(Sect. N 8).
Clean the pump bay of coolant
encrustations. Rotate rotor shaft (10)
slightly to check the bearings for
wear. If there is excessive play
change the bearings as follows.
Remove the snap ring (3) and
washer (4) on the rotor shaft.
Remove rotor (10) with seal (9)
from the outside.
Operation See Sect.
Remove the side
fairings
E 2
Drain cooling system D 4
Remove the cooling
circuit hose from the
generator cover and
coolant pump cover
N 3.2
