Ducati DARK 749 - 7 - Tail light - Number plate holder

Mototelaio
Frame
sezione / section
H 7
26
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

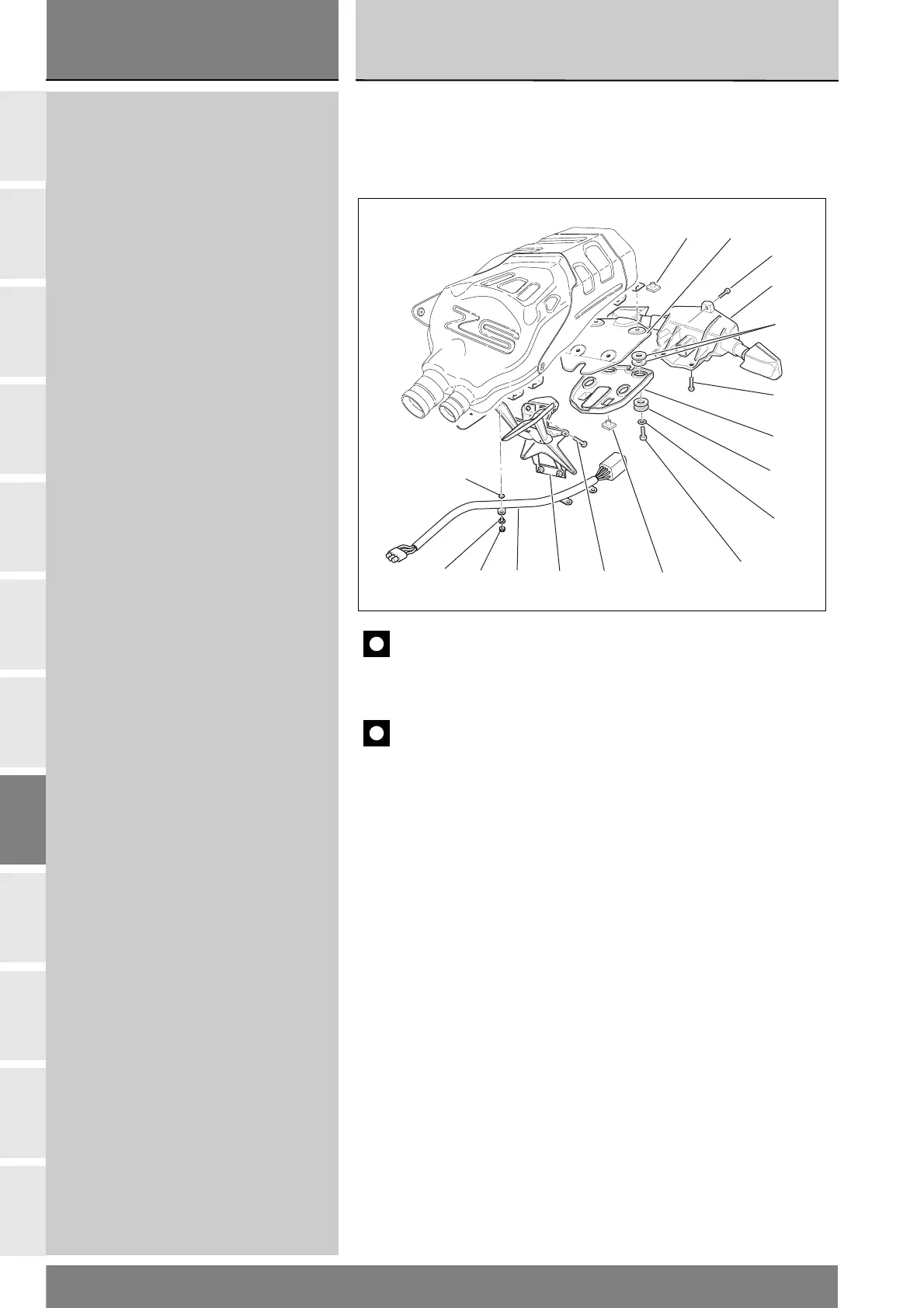

7 - FANALE POSTERIORE - PORTA TARGA
1 Fanale posteriore
2Vite
3Vite
4 Supporto fanale
5 Gommino
6 Rosetta
7Vite
8Vite
9 Portatarga
10 Cablaggio posteriore
11 Dado
12 Fissaggio rapido
13 Paracalore
14 Fissaggio rapido
15 Rosetta
16 Distanziale
17 Rosetta
1
3
4
17
5
6
7
8
9
1116
2
12 13
10
15
14
7 - TAIL LIGHT - NUMBER PLATE HOLDER
1 Tail light
2Screw
3Screw
4 Tail light support
5 Rubber block
6 Washer
7Screw
8Screw
9 Number plate holder
10 Rear wiring harness
11 Nut
12 Quick mounting
13 Heat guard
14 Quick mounting
15 Washer
16 Spacer
17 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
