Comandi - Dispositivi
Controls - Devices
sezione / section
F 4
22 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

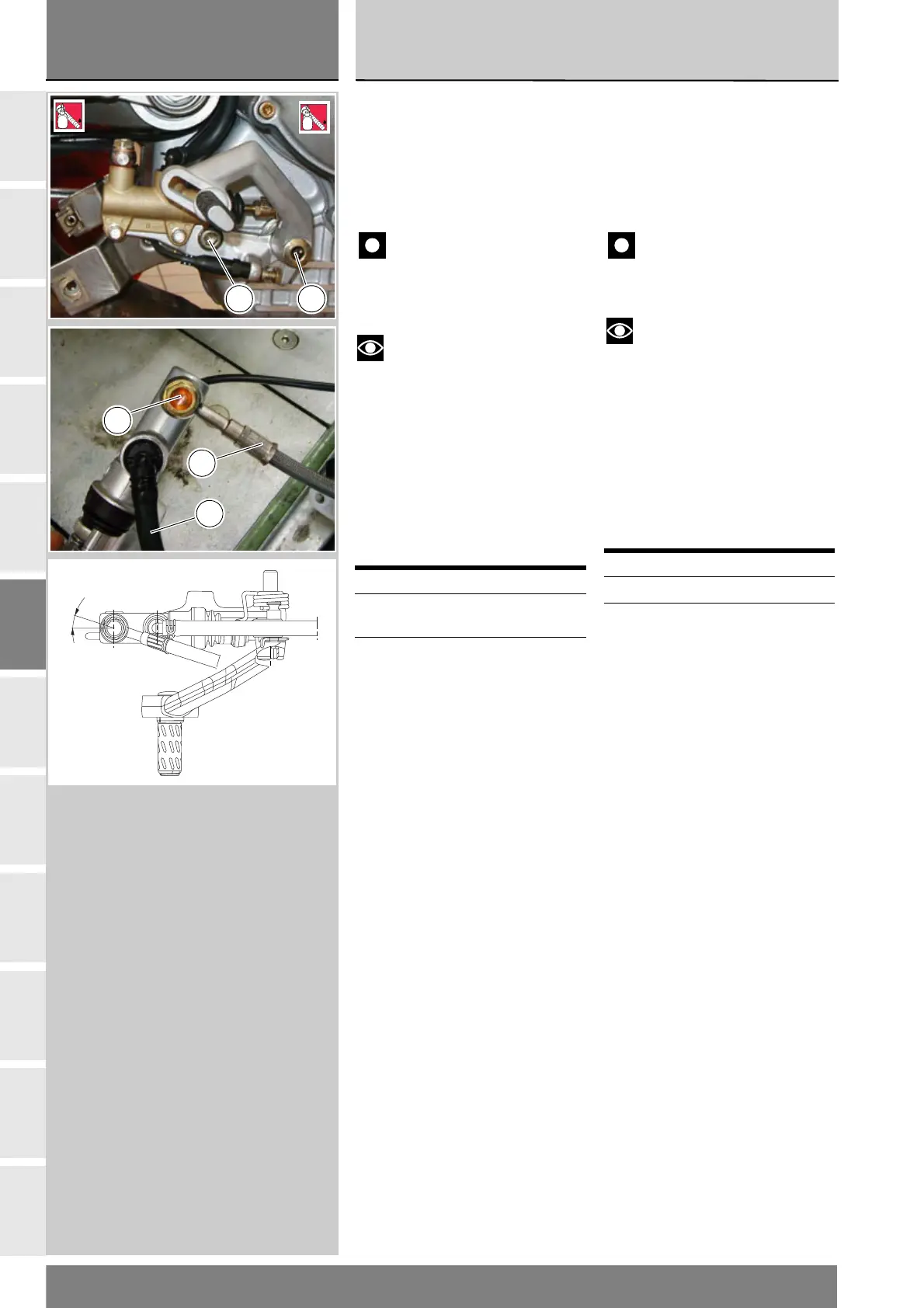

Rimontaggio comando
freno posteriore completo
Per il rimontaggio eseguire in ordine
inverso le operazioni eseguite per la
rimozione del gruppo applicando
frenafiletti prescritto sulle viti (2) e (9).
Importante
Durante il rimontaggio del
comando freno sul motore fare
attenzione al posizionamento della
molla (4) di ritorno leva freno.
Note
In caso di sostituzione della
tubazione pompa - pinza (28) e pompa -
serbatoio (21) è necessario fare
particolare attenzione all’orientamento
dei raccordi sulla pompa.
Installare le guarnizioni (23) ai lati del
raccordo del tubo (28) e montarlo
sulla pompa.
Orientarlo come in figura e bloccare
la vite speciale (22) alla coppia
prescritta (Sez. C 3).
Operazioni Rif. Sez.
Riempimento
dell’impianto frenante
D 4
Rimontare la carena
destra
E 2
Refitting the rear brake
control assembly
To refit the assembly, carry out the
removal operations in reverse order,
applying the recommended
threadlocker to the screws (2) and (9).
Important
When refitting the brake control
to the engine, take care to position the
brake lever return spring (4) correctly.
Notes
If the the master cylinder -
calliper pipe (28) and the master
cylinder – reservoir pipe (21) are to be
renewed, take care positioning the
pipe unions on the master cylinder.
Install the gaskets (23) at the sides
of the union for pipe (28) and fit it to
the cylinder.
Position it as shown in the figure and
tighten the special screw (22) to the
specified torque (Sect. C 3).
Operation See Sect.
Filling the brake system D 4
Refit the RH side fairing E 2
2
LOCK
5
LOCK
92
22
21
28
17˚
