Ducati DARK 749 - 4 - Footpeg supports

Mototelaio
Frame
sezione / section
H 4
14
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
4 - SUPPORTI PEDANE
1 Piastra portapedana destra
2 Piastra portapedana sinistra
3Molla
4 Perno
5 Pedana anteriore destra
6 Pedana anteriore sinistra
7Vite
8 Protezione destra
9 Protezione sinistra
10 Anello di fermo
11 Vite
12 Sfera
13 Piastrino
14 Molla
15 Pedana posteriore sinistra
16 Pedana posteriore destra
17 Piastra portapedana posteriore sinistra
18 Piastra portapedana posteriore destra
19 Vite
20 Vite
21 Protezione posteriore sinistra
22 Protezione posteriore destra
15 Sx/LH
16 Dx/RH
19
17 Sx/LH
18 Dx/RH
12
13
12
13
14
10
VERSIONE BIPOSTO
BIPOSTO VERSION
4
20
21 Sx/LH
22 Dx/RH
7
11
1
5
10
8
7
4
6
11
9
10
3
2
4
3

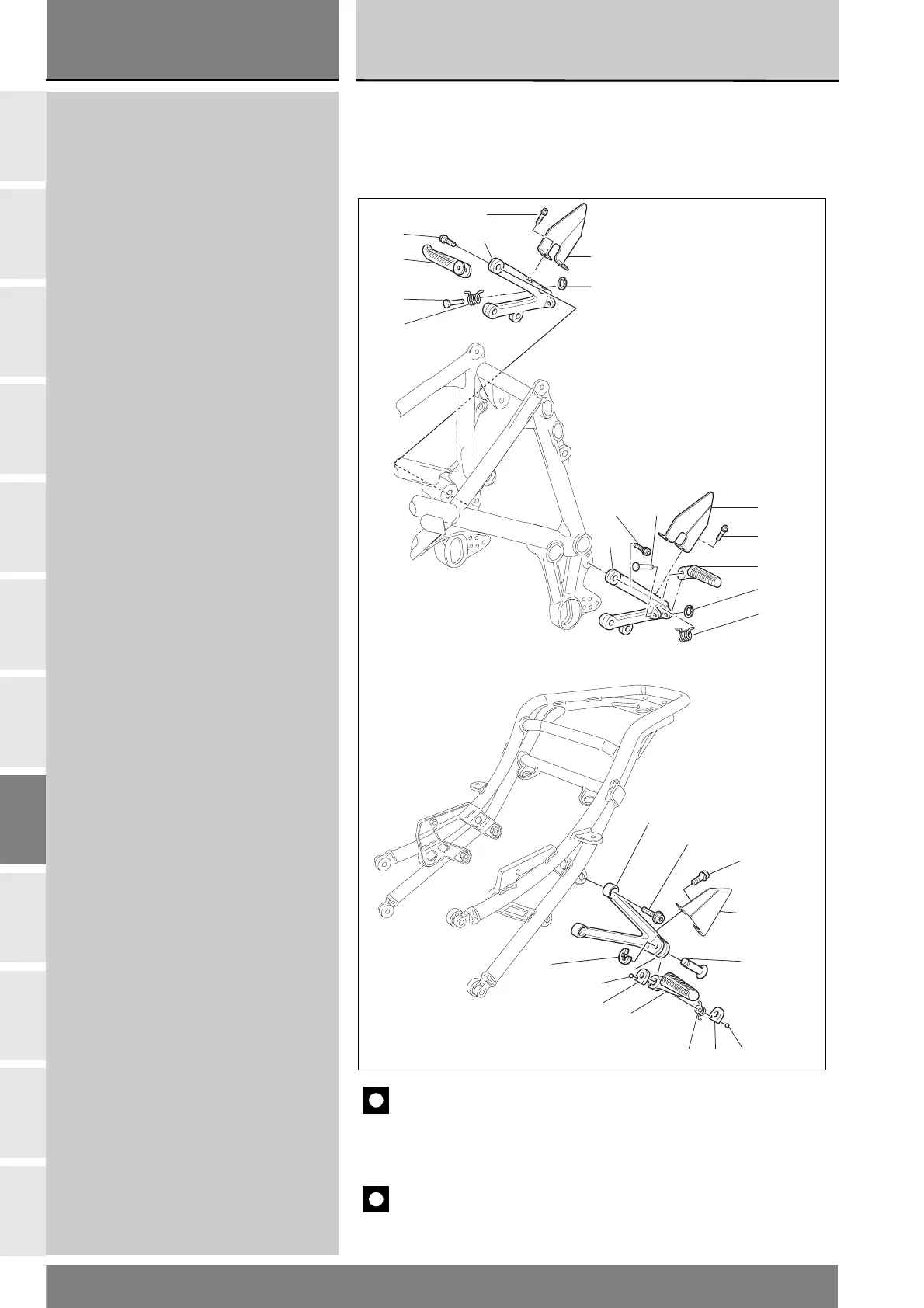

4 - FOOTPEG SUPPORTS
1 RH footpeg bracket
2 LH footpeg bracket
3Spring
4Pin
5 RH front footpeg
6 LH front footpeg
7Screw
8 RH guard
9 LH guard
10 Retaining ring
11 Screw
12 Ball
13 Plate
14 Spring
15 LH rear footpeg
16 RH rear footpeg
17 LH rear footpeg bracket
18 RH rear footpeg bracket
19 Screw
20 Screw
21 LH rear guard
22 RH rear guard
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
