749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

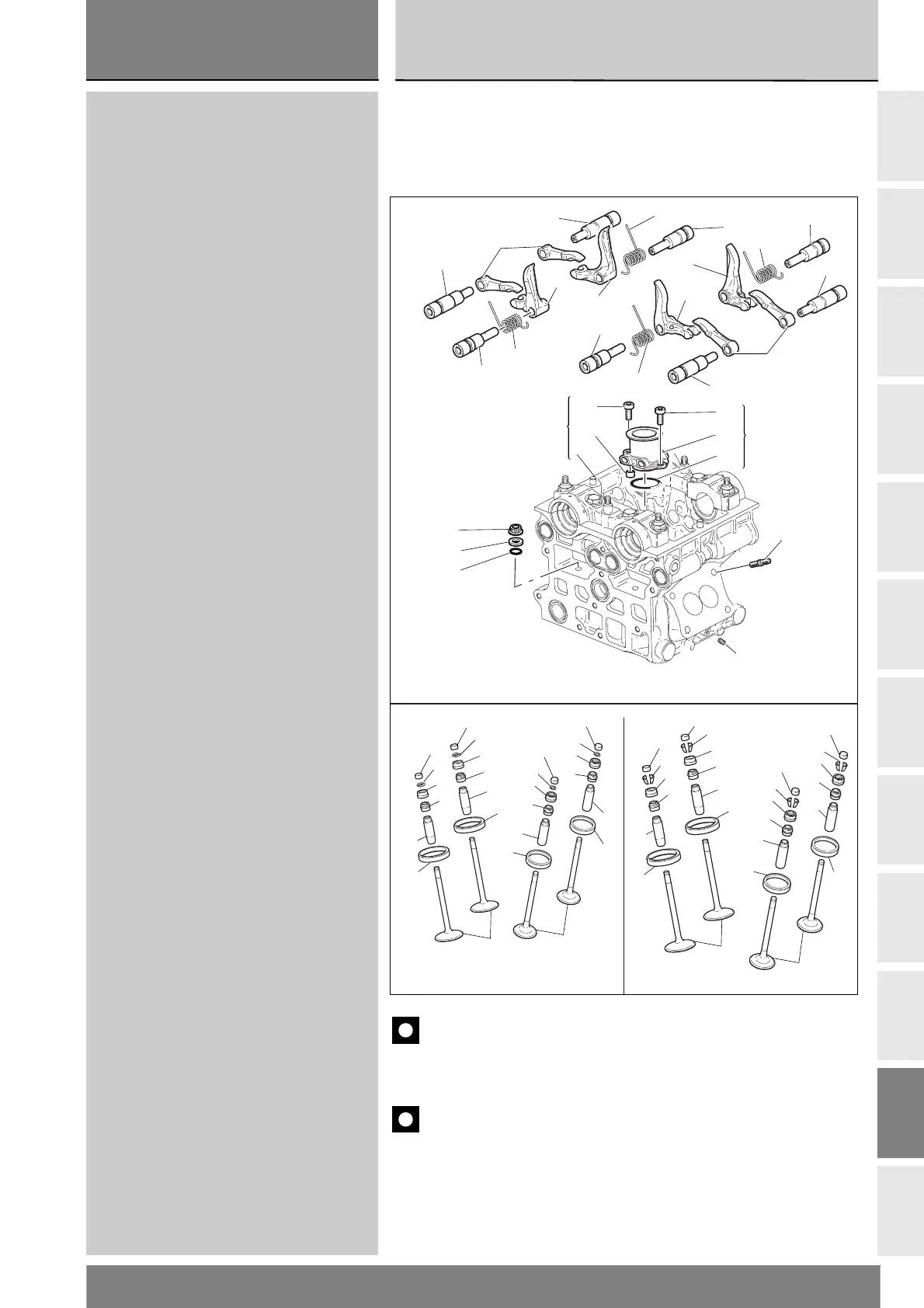

4.5 - GRUPPO TESTE: VALVOLE - BILANCERI
1 Perno bilancere chiusura lato aspirazione
2 Perno bilancere apertura lato aspirazione
3 Bilancere apertura
4 Bilancere chiusura
5 Registro apertura valvola
6 Semianelli (749/749 DARK)
7 Registro chiusura valvola
8 Anello di tenuta
9 Guidavalvola scarico
10 Sede valvola scarico
11 Valvola scarico
12 Guidavalvola aspirazione
13 Sede valvola aspirazione
14 Valvola aspirazione
15 Perno bilancere chiusura lato scarico
16 Bilancere chiusura destro
17 Perno bilancere apertura lato scarico
18 Molla ritorno valvola
19 Molla ritorno valvola
20 Grano filettato
21 Prigioniero
22 Boccola
23 Vite
24 Vite
25 Guarnizione OR
26 Testa
27 Supporto
28 Rosetta
29 Dado
30 Coppia di semiconi (749S)
31 Guarnizione OR
3
17 18
15
19
1
1
2
2
3
17
4
16
16
18
19
15
4
24
21
27 26
25
23
22
26
20
12
13
749/749 Dark 749S
8
7
6
5
8
12
13
10
9
9
10
8
7
6
5
8
7
6
5
7
6
5
14
11
12
13
8
7
30
5
8
12
13
10
9
9
10
8
7
30
5
8
7
30
5
7
30
5
14
11
29
28
31
4.5 - HEAD UNIT: VALVES – ROCKER ARMS
1 Intake closing rocker arm shaft
2 Intake opening rocker arm shaft
3 Opening rocker arm
4 Closing rocker arm
5 Valve opening shim
6 Split rings (749/749 DARK)
7 Valve closing shim
8 Oil seal
9 Exhaust valve guide
10 Exhaust valve seat
11 Exhaust valve
12 Intake valve guide
13 Intake valve seat
14 Intake valve
15 Exhaust closing rocker arm shaft
16 RH closing rocker arm
17 Exhaust opening rocker arm shaft
18 Valve return spring
19 Valve return spring
20 Grub screw
21 Stud bolt
22 Bushing
23 Screw
24 Screw
25 O-ring
26 Head
27 Support
28 Washer
29 Nut
30 Pair of valve cotters (749S)
31 O-ring
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
