Ducati DARK 749 - 3 - Fuel tank - Seat - Rear fairing assembly

Vestizione
Fairing
sezione / section
E 3
12 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P
3 - ASSIEME SERBATOIO - SELLA - CODONE
POSTERIORE
1Sella
2Vite
3 Maniglia destra
4 Gommino
5Boccola
6 Rosetta
7 Vite speciale
8 Gommino
9Vite
10 Maniglia sinistra
11 Vite
12 Coda sottosella biposto
13 Fissaggio rapido
14 Vite
15 Rete
16 Sella passegero
17 Carenatura posteriore biposto
18 Rete
19 Tubo mandata carburante
20 Rosetta
21 Vite
22 Rosetta
23 Gancio
24 Dado
25 Gommino
26 Serbatoio
27 Fascetta
28 Tubo ritorno carburante
29 Raccordo rapido
2
5
38
6
7
29
8
10
11
12 13 14
15
1
26
2
3
4
21
16
39
13
17
4
14
24
23
25
18
32
144
36
33
41314
35
34
37
9
20
22
19
30
31
27
28
MONOPOSTO/
SINGLE-SEATER

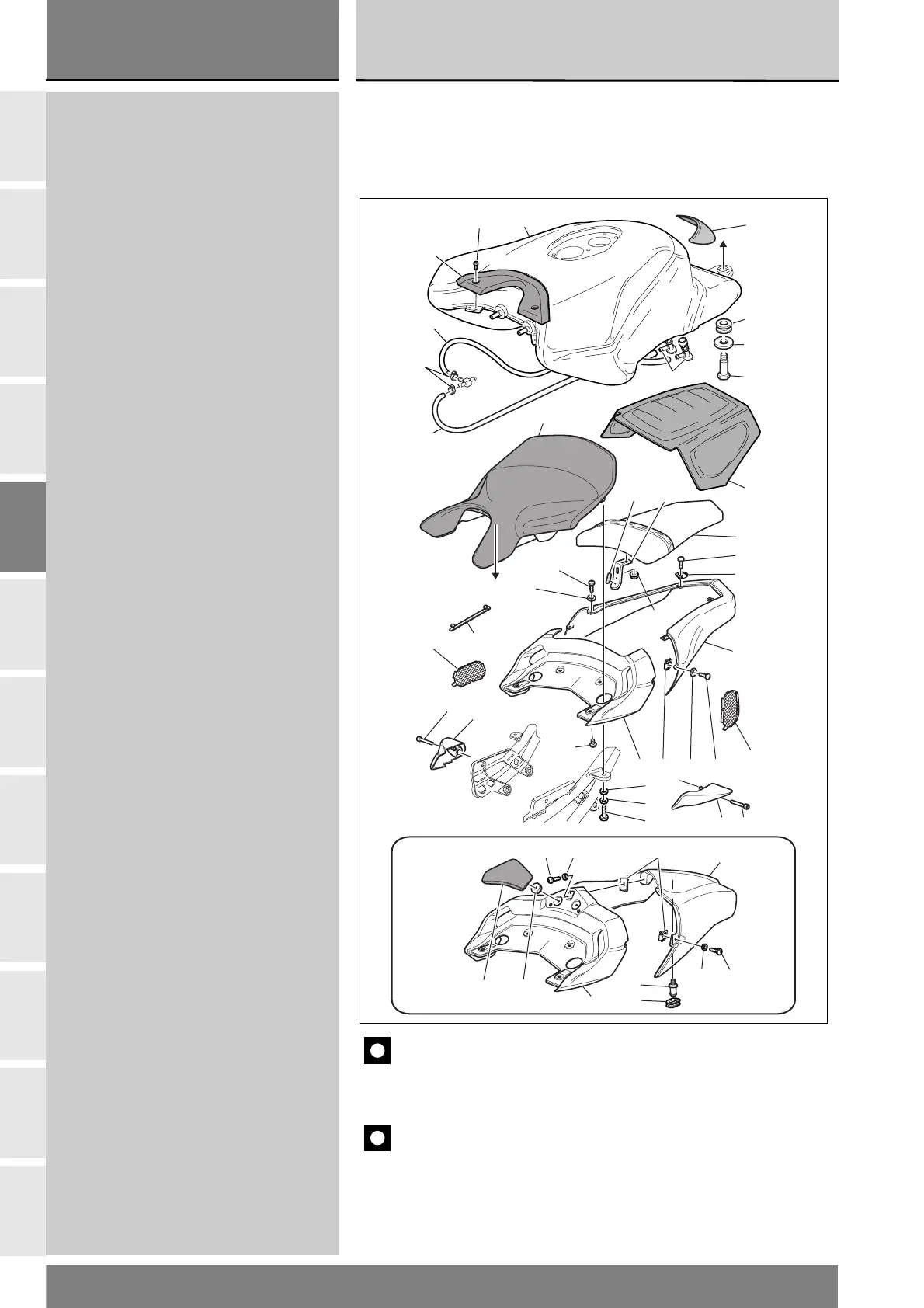

3 - FUEL TANK – SEAT – REAR FAIRING ASSEMBLY
1Seat
2Screw
3 RH handle
4 Rubber block
5 Bushing
6 Washer
7 Special screw
8 Rubber block
9Screw
10 LH handle
11 Screw
12 Two-seater seat-frame tail section
13 Quick mounting
14 Screw
15 Mesh
16 Pillion
17 Two-seater rear fairing
18 Mesh
19 Fuel delivery hose
20 Washer
21 Screw
22 Washer
23 Clip
24 Nut
25 Rubber block
26 Fuel tank
27 Clamp
28 Fuel return hose
29 Rapid connector
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
