Impianto iniezione - accensione
Ignition - injection system
sezione / section
M 3
24 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

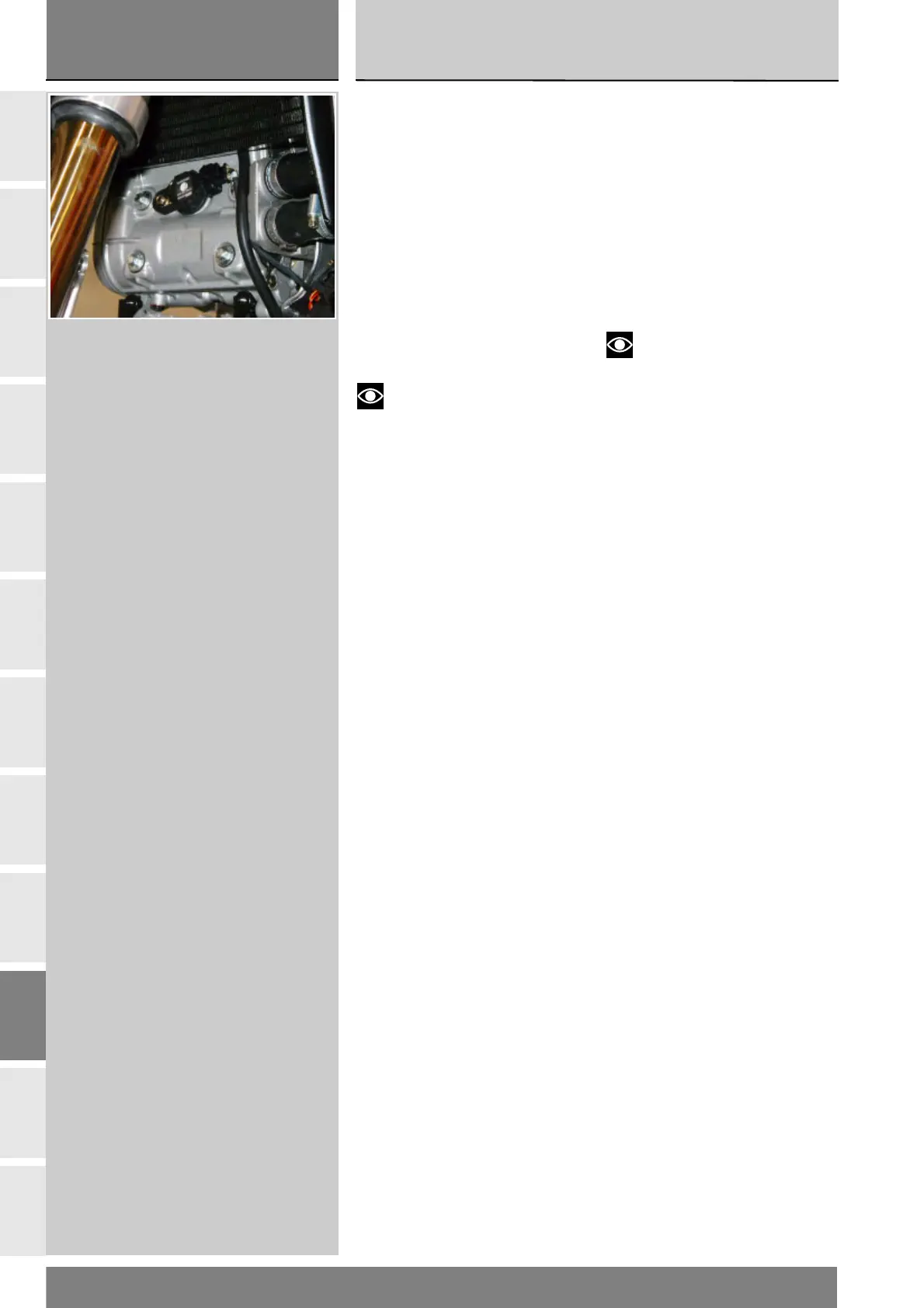

Bobine
La bobina utilizzata su questo modello
viene definita “bobina a sigaro”.
Questa bobina si presenta come un
cappuccio candela. Trasforma la
bassa tensione fornitagli dal comando
centralina in alta tensione per le candele.
Per il controllo di questo elemento
procedere come segue:
Misurare la resistenza tra i due PIN
(1-15).
La resistenza deve essere di
650 m
Ω±50, se non corrisponde a
questo campo di controllo sostituire
la bobina.
Note
Per il controllo della difettosità di
questi elementi utilizzare lo strumento
di diagnosi “DDS”, seguendo le
indicazioni riportate al paragrafo
“Diagnosi guidata” (Sez. D 5).
Coils
The coils used on this model are
known as “cigar” coils.
They have a similar shape to a spark
plug cap. They transform the low
voltage from the ECU into high
voltage for the spark plugs.
To test the coils, proceed as follows:
Measure the resistance between
the two pins (1-15).
The resistance should be 650 m
Ω±50;
if not, replace the coil.
Notes
To check the coils for faults,
use the DDS tester and follow the
instructions given under the heading
“Guided diagnosis” (Sect. D 5).
