Impianto iniezione - accensione
Ignition - injection system
sezione / section
M 3
14 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

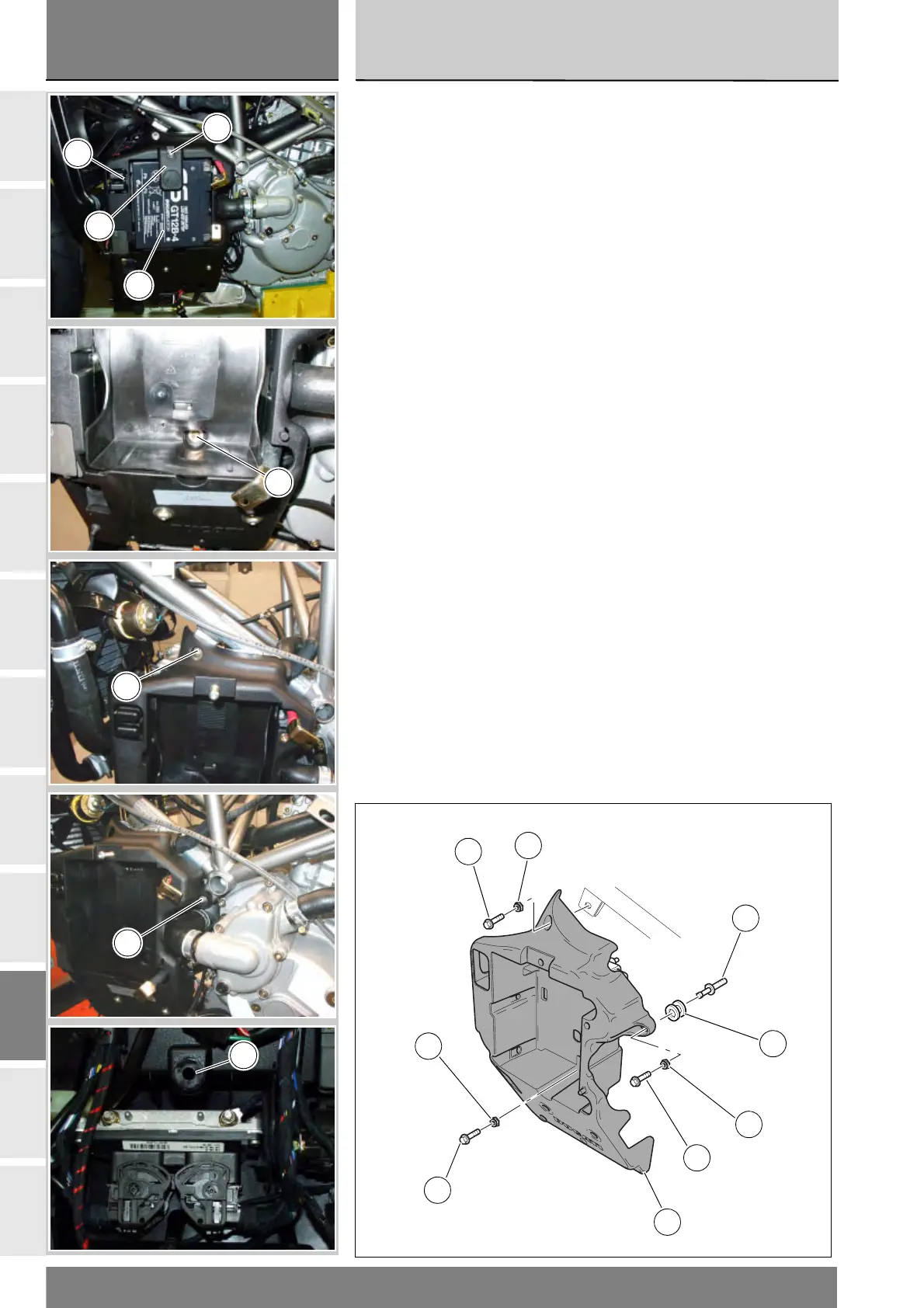

Removing the battery
mount
To remove the battery mount, it is
first necessary to remove the left
side fairing (Sect. E 2) and disconnect
the battery mount wiring (Sect. P 1).
Disconnect the battery terminals.
Undo the screw (7) and remove the
battery retaining bracket (8).
Remove the battery (9).
Undo the screws (1) securing the
battery mount (2) to the frame.
Recover the spacers (3).
Remove the battery mount from the
vehicle by sliding the rubber block (4)
off the peg (5).
Smontaggio supporto
batteria
Per rimuovere il supporto batteria è
necessario rimuovere la carenatura
sinistra (Sez. E 2) e scollegare il
cablaggio del supporto batteria
(Sez. P 1).
Scollegare i poli dalla batteria.
Svitare la vite (7) e rimuovere la
staffa di fissaggio batteria (8).
Rimuovere la batteria (9).
Svitare le viti (1) che fissano il
supporto batteria (2) al telaio.
Recuperare i distanziali (3).
Rimuovere il supporto batteria dal
veicolo sfilando il gommino (4) dalla
colonnetta (5).
1
2
3
5
4
1
3
1
3
7
9
8
2
1
1
1
4
