Impianto iniezione - accensione
Ignition - injection system
sezione / section
M 3
15 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

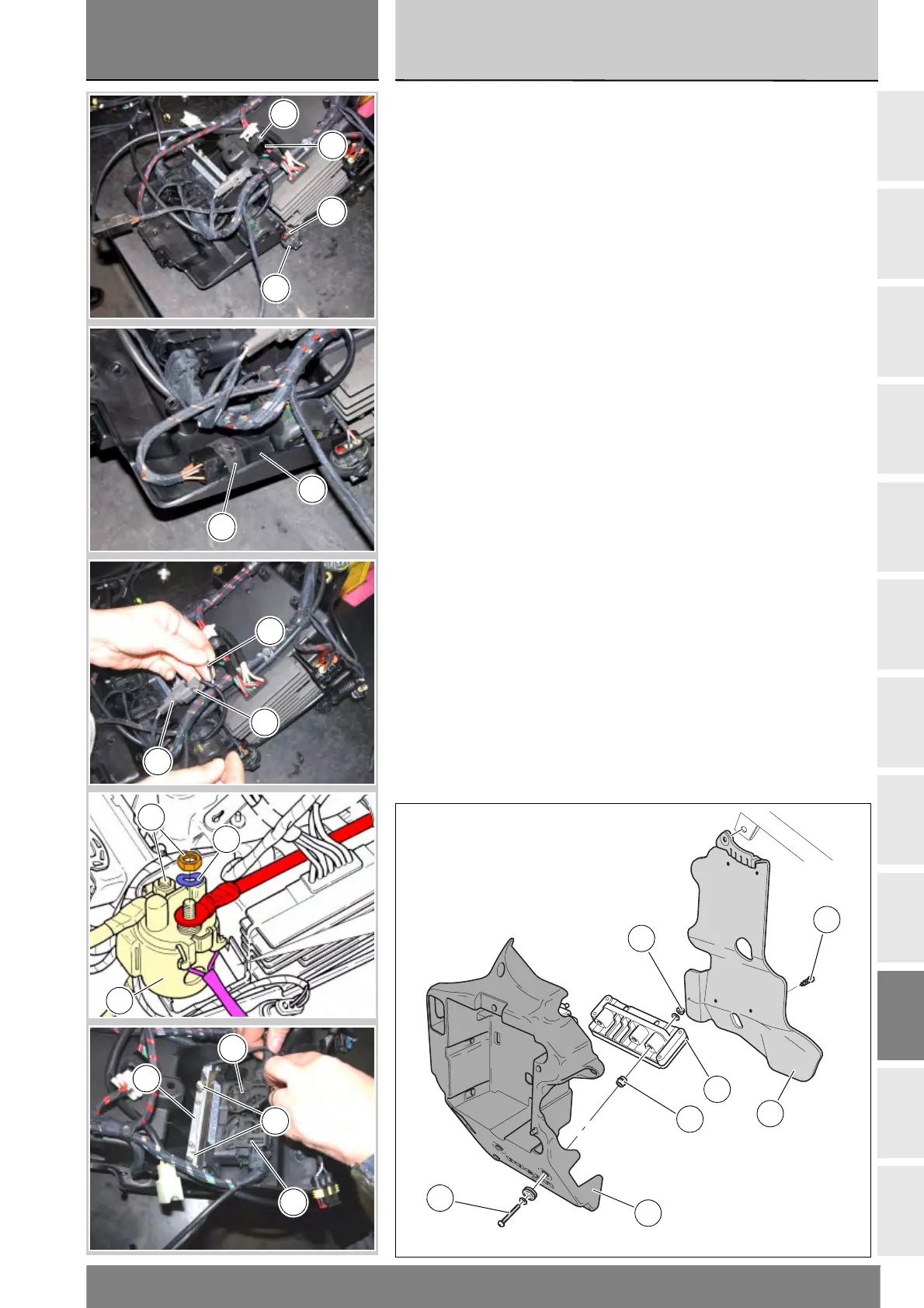

Turn over the battery mount and
remove the screws (10) securing the
heat shield (11) and remove it.
Remove the clamp (12) and disconnect
the regulator connector (13) from the
wiring harness.
Release the relay (28) from the
clips (16).
Disconnect the two contactor
connectors (14) and (15) from the
tie (A).
Unscrew the nuts (17) securing the
wires to the contactor (18) and
recover the washers (19).
Detach the contactor from its
mountings and remove it.
Remove the diagnostics connector
(20) from the tie (21).
Remove the ECU connectors (22)
and (23) by opening the safety slide.
Undo the nuts (24) securing the
ECU (25) and recover the
washers (26) and screws (29) and
remove the ECU (25).
Capovolgere il supporto batteria e
svitare le viti (10) che fissano il
paracalore (11) e rimuoverlo.
Rimuovere la fascetta (12) e
scollegare il connettore per
regolatore (13) dal cablaggio.
Rimuovere dalle fascette (16) il
relais (28).
Scollegare i connettori (14) e (15)
del teleruttore rimuovendoli dalla
fascetta (A).
Svitare i dadi (17) che fissano i cavi
al teleruttore (18) e recuperare le
rosette (19).
Rimuovere il teleruttore sganciandolo
dai relativi supporti.
Rimuovere il connettore diagnosi (20)
dalla fascetta (21).
Rimuovere i connettori della
centralina (22) e (23) aprendo la
guida di sicurezza.
Svitare i dadi (24) che fissano la
centralina (25) e recuperare i
distanziali (26) e le viti (29) e
rimuovere la centralina (25).
11
10
26
24
2
29
25
20
21
13
12
28
16
A
15
14
17
19
18
23
25
24
22
