Ducati DARK 749 - 5 - Gear change control

Comandi - Dispositivi
Controls - Devices
sezione / section
F 5
25
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
5 - COMANDO CAMBIO
1 Pedale cambio
2 Boccola
3 Gommino
4Vite
5Vite
6 Dado
7 Snodo sferico
8 Dado
9 Asta rinvio cambio estraibile
10 Asta rinvio cambio fissa
11 Assieme asta rinvio cambio
12 Dado
13 Vite
14 Leva comando cambio
15 Vite
16 Rosetta
5
4
3
1
13
10
9
11
8
7
6
14
15
12
2
16

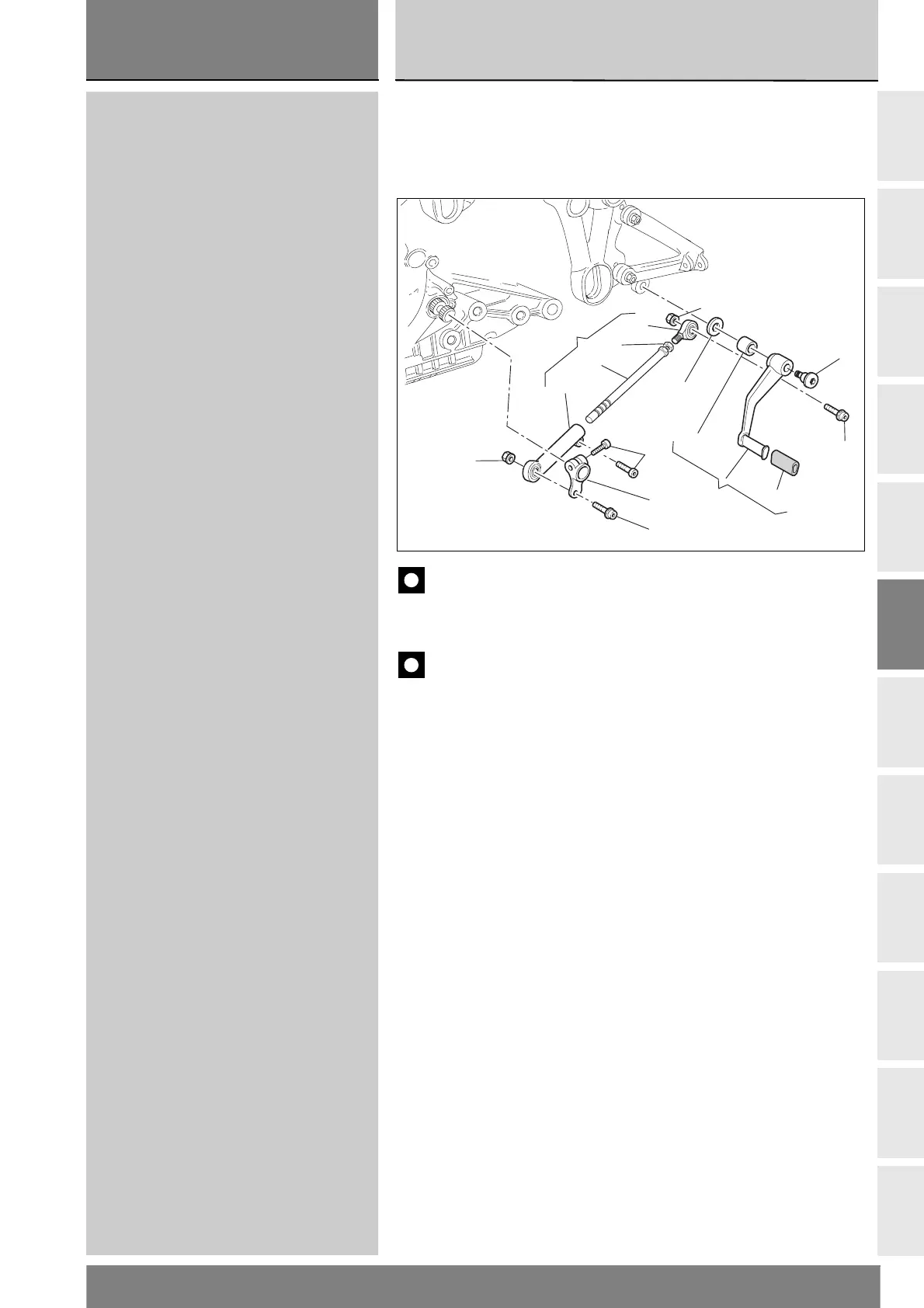

5 - GEAR CHANGE CONTROL
1 Gear pedal
2 Bushing
3 Pedal rubber
4Screw
5Screw
6Nut
7 Ball joint
8Nut
9 Gear change linkage rod (extendible)
10 Gear change linkage rod (fixed)
11 Gear change linkage rod assembly
12 Nut
13 Screw
14 Gear change control lever
15 Screw
16 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
