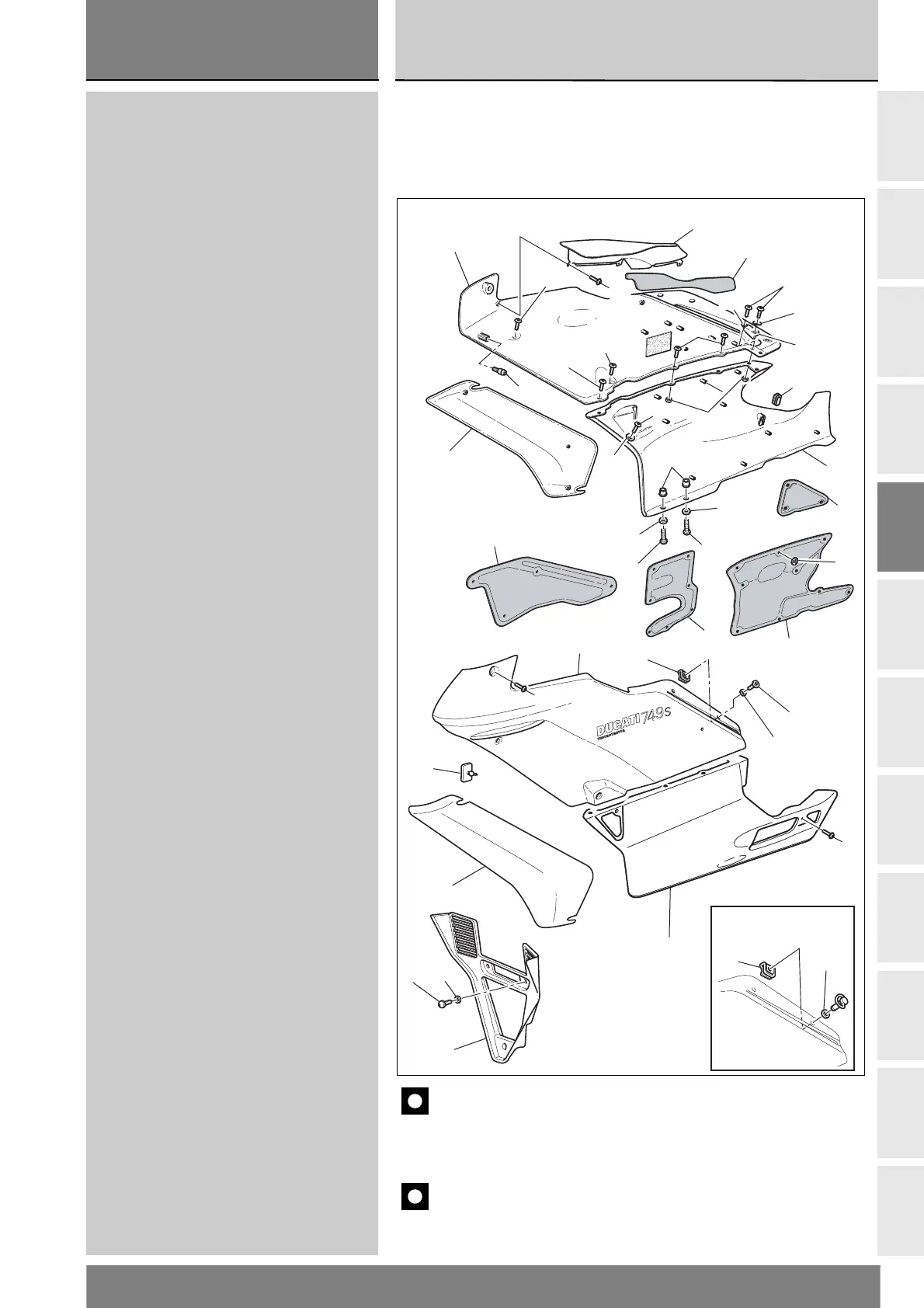

Ducati DARK 749 - 2 - Fairings

Vestizione
Fairing
sezione / section
E 2
7 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P
2 - CARENATURA
1 Molletta
2 Deflettore aria sinistro
3 Deflettore aria destro
4 Semicarena superiore sinistra
5 Protezione destra
6 Semicarena inferiore sinistra
7 Pannello laterale sinistro
8 Pannello laterale destro
9 Semicarena inferiore destra
10 Pannello laterale destro
11 Semicarena superiore destra
12 Dado
13 Fissaggio rapido
14 Vite
15 Piastrina sinistra
16 Convogliatore aria frontale
17 Gommino
18 Rosetta nylon
19 Vite
20 Perno fissaggio rapido
21 Anello di tenuta
22 Vite
23 Rosetta
24 Protezione sinistra
25 Piastrina destra
26 Vite
27 Pannello laterale superiore sinistro
28 Gommino
29 Perno
30 Vite
31 Wellnut
32 Pannello laterale destro
33 Pannello laterale sinistro
28
2
6
13
21
MONOPOSTO /
SINGLE-SEATER
20
21
4
13
8
7
27
30
30
3
29
5 DX
24SX
32 DX
33SX
15 DX
25SX
14
23
17
34
12
23
26
11
26
26
35
22
36
34
1
9
31
18
18
19
18
16
10
36
2 - FAIRINGS
1Clip
2 LH air deflector
3 RH air deflector
4 LH upper side fairing
5 RH guard
6 LH lower side fairing
7 LH side panel
8 RH side panel
9 RH lower side fairing
10 RH side panel
11 RH upper side fairing
12 Nut
13 Quick mounting
14 Screw
15 LH plate
16 Front air scoop
17 Rubber mounting
18 Nylon washer
19 Screw
20 Quick-fit pin
21 Seal
22 Screw
23 Washer
24 LH guard
25 RH plate
26 Screw
27 LH upper side panel
28 Rubber block
29 Pin
30 Screw
31 Wellnut
32 RH side panel
33 LH side panel
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
