Ducati DARK 749 - 2 - Front fork

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
8
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

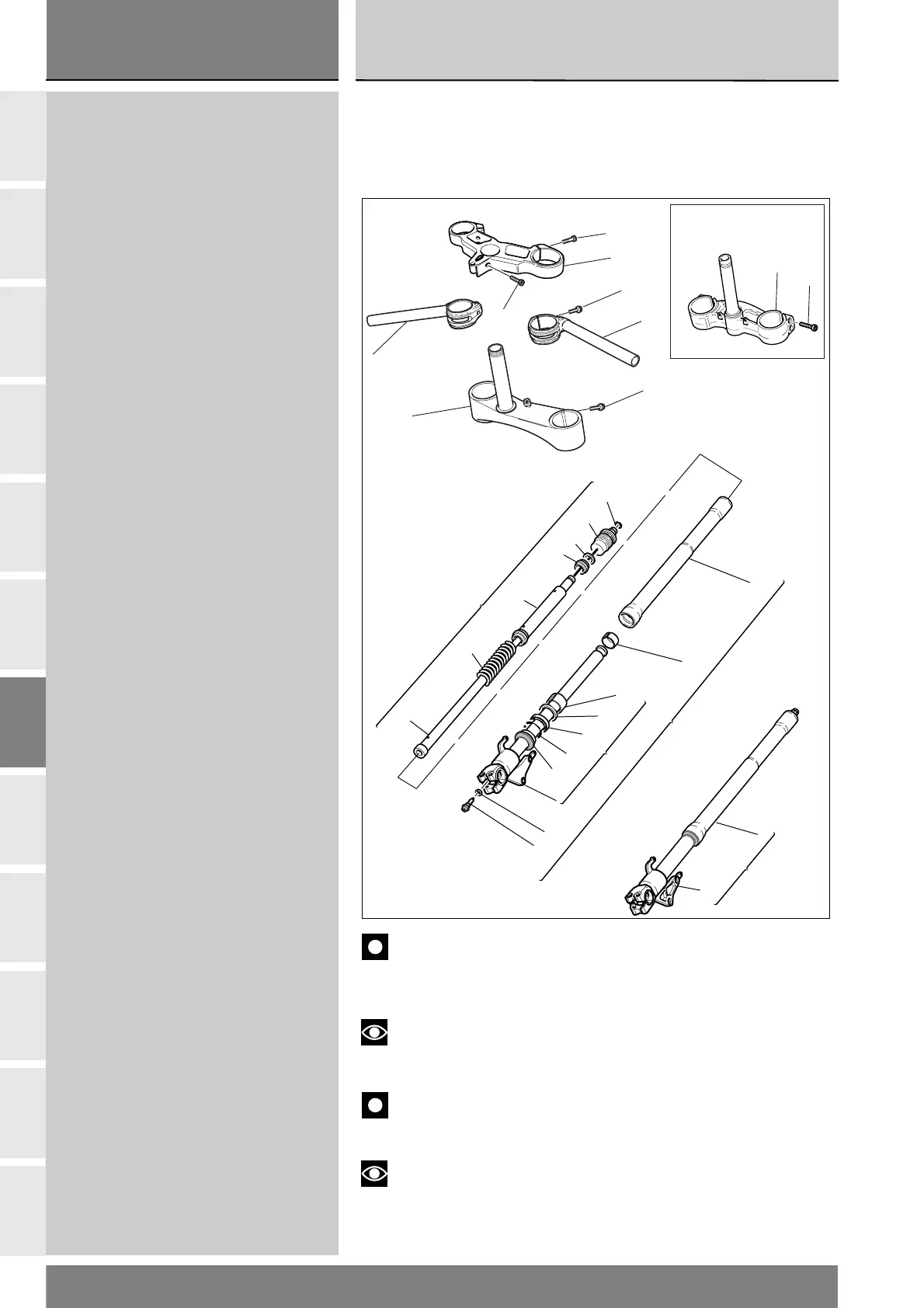

2 - FORCELLA ANTERIORE
1Vite
2 Testa di sterzo
3Vite
4Vite
5 Semimanubrio destro
6 Semimanubrio sinistro
7 Base di sterzo
8Vite
9 Anello elastico di arresto
10 Tappo completo
11 Rondella
12 Distanziale
13 Giunto molla
14 Molla
15 Assieme gamba sinistro
16 Scorrevole sinistro
17 Cartuccia ammortizzatore
18 Assieme gamba destro
19 Fodero esterno
20 Boccola
21 Boccola
22 Scodellino
23 Anello di tenuta
24 Anello di fermo
25 Raschiapolvere
26 Rondella speciale
27 Vite di regolazione
28 Scorrevole destro
15
16
18
20
19
21
22
23
24
25
26
17
14
18
27
28
13
12
11
10
9
7
5
4
2
3
1
6
8
8
7
749 Dark
2 - FRONT FORK
1Screw
2 Steering head
3Screw
4Screw
5 Right handlebar
6 Left handlebar
7 Bottom yoke
8Screw
9Circlip
10 Complete plug
11 Washer
12 Spacer
13 Spring joint
14 Spring
15 Left leg assembly
16 Left slider
17 Shock absorber cartridge
18 Right leg assembly
19 Outer sleeve
20 Bushing
21 Bushing
22 Cap
23 Oil seal
24 Retaining ring
25 Dust seal
26 Special washer
27 Adjuster screw
28 Right slider
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
Note degli steli forcella
I particolari non sono tutti forniti a ricambi singolarmente:
vengono identificati per una spiegazione più chiara dell’operazione.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
Notes for the fork legs
Not all parts are supplied separately as spares: they are identified
for clearer explanation of the procedure.
