Ducati DARK 749 - 7.1 - Gearbox: levers

Motore
Engine
sezione / section
N 7.1
127
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
7.1 - GRUPPO CAMBIO: LEVERAGGI
1 Molla ritorno
2 Rosetta
3 Vite speciale
4 Assieme saltarello fissa marce
5 Porta- puntalino
6 Guarnizione
7 Molla scatto marce
8 Sfera
9 Anello Seeger
10 Molla ritorno forcella
11 Rosetta rasamento sp. 0,5
11 Rosetta rasamento sp. 0,2
12 Anello
13 Dado
14 Forcella comando tamburo cambio
15 Perno per leva cambio
16 Alberino con leva cambio
17 Molla ritorno leva cambio
18 Vite
19 Rosetta
20 Vite
21 Rosetta
22 Anello di centraggio
23 Piastrina fine corsa
24 Rosetta rasamento sp. 0,2
24 Rosetta rasamento sp. 0,5
25 Leveraggio di selezione cambio completo
OIL
FILTER
5
6
7
8
10
11
12
17
16
25
13
14
15
9 2423222120
19
18
4
3
2
1

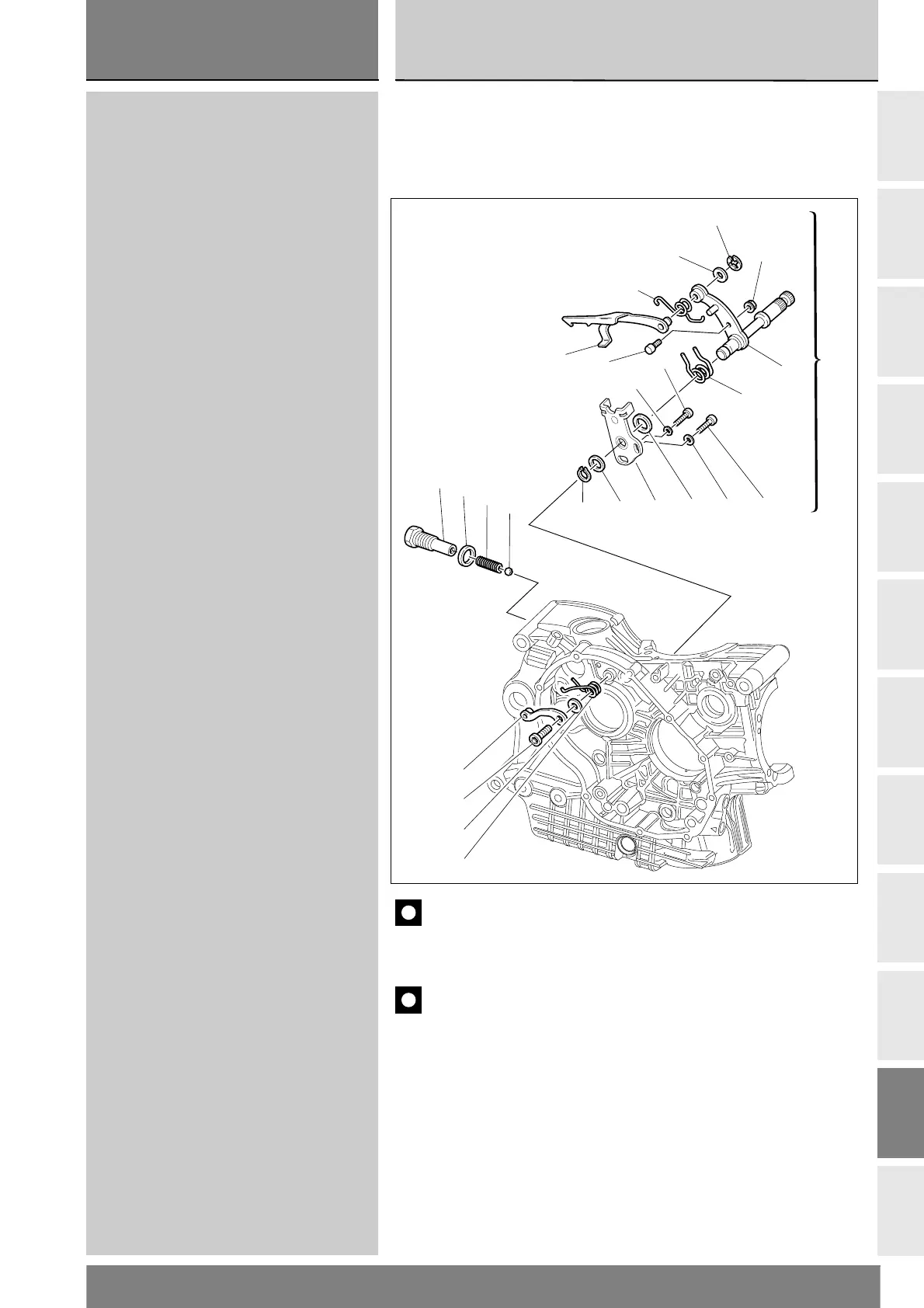

7.1 - GEARBOX: LEVERS
1 Return spring
2 Washer
3 Special screw
4 Fixed gearbox ratchet unit
5 Gear stopper holder
6 Gasket
7 Gear spring
8 Ball
9Circlip
10 Fork return spring
11 Shim, thickness 0.5
11 Shim, thickness 0.2
12 Ring
13 Nut
14 Gearbox drum control fork
15 Gear lever pin
16 Shaft with gear lever
17 Gear lever return spring
18 Screw
19 Washer
20 Screw
21 Washer
22 Locating lug
23 Stop plate
24 Shim, thickness 0.2
24 Shim, thickness 0.5
25 Complete gear selector lever
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
