Comandi - Dispositivi
Controls - Devices
sezione / section
F 1
6 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

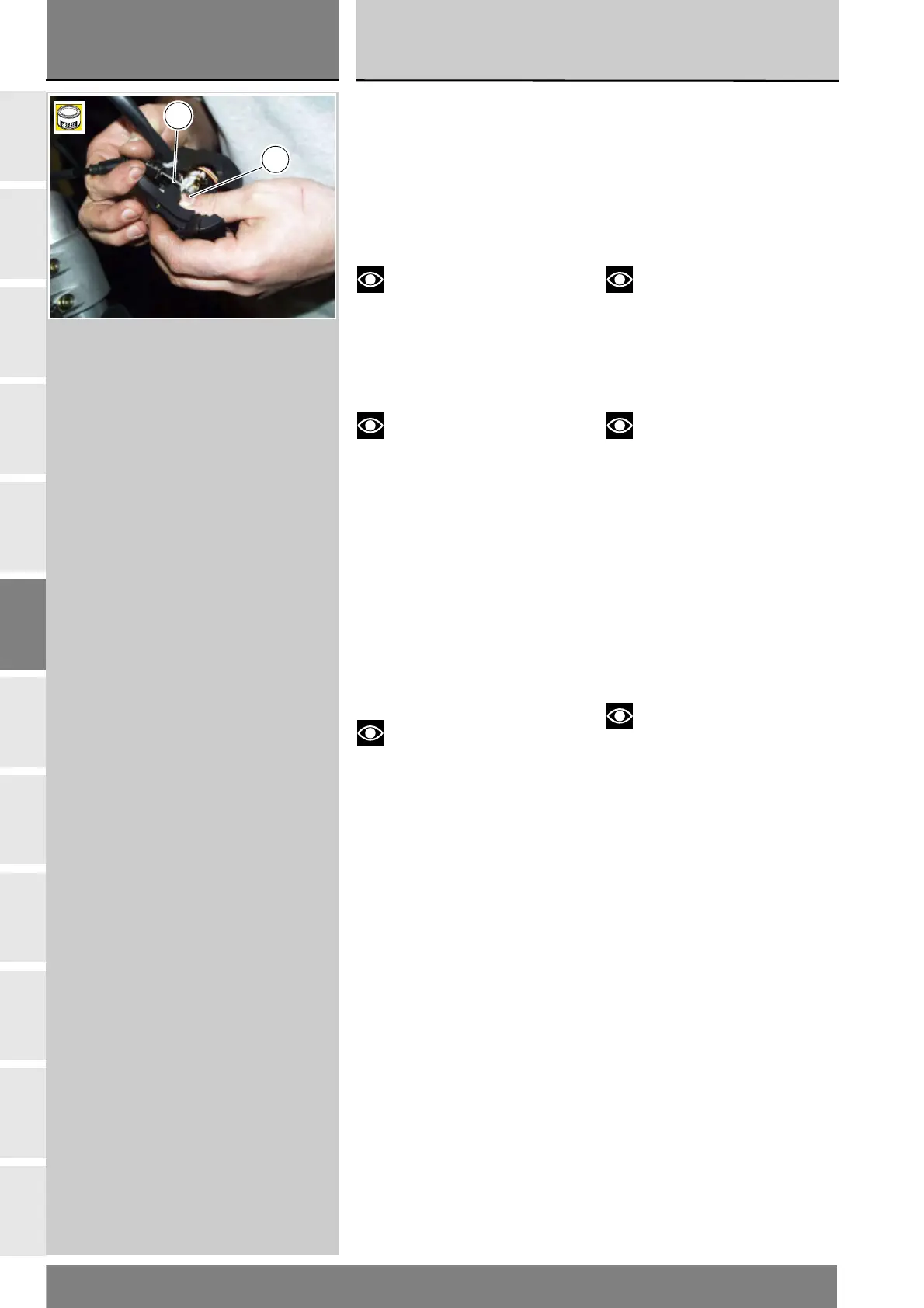

Smontaggio cavo
comando starter
Rimuovere il commutatore sinistro
dal semimanubrio (Sez. P 5)
Sfilare il nottolino (A) del cavo
comando starter (7) e liberarlo dal
comando sul commutatore.
Note
Per sostituire il cavo comando
starter (7) rimuoverlo dalla scatola
filtro (Sez. L 6).
Rimontaggio cavo
comando starter
Note
Prima di rimontare il cavo (7)
nel commutatore è necessario
montarlo nella scatola filtro e montare
quest’ultima sul veicolo (Sez. L6).
Lubrificare l’estremità del cavo
starter (7) e la slitta del comando
con grasso prescritto.
Inserire il cavo (7) nel commutatore
sinistro ed infilare il nottolino (A)
nell’apposita sede sul comando
starter.
Fissare il commutatore sinistro al
semimanubrio sinistro (Sez. P 5).
Note
Per il posizionamento del cavo
comando starter fare riferimento alle
immagini di fine capitolo.
Removing the choke
control cable
Remove LH switch from the
handlebar (Sect. P 5).
Extract the pawl (A) of the choke
cable (7) and free it from the switch
control.
Notes
To replace the choke cable (7),
remove it from the filter box
(Sect. L 6).
Refitting the choke
control cable
Notes
Before reinstalling the cable (7)
in the switch, refit it to the filter box
and install the latter on the vehicle
(Sect. L6).
Lubricate the ends of the choke
control cable (7) and the control slide
with the prescribed grease.
Insert the cable (7) into the LH switch
and fit the pawl (A) into its seat on the
choke control.
Fit the LH switch to the LH handlebar
(Sect. P 5).
Notes
Refer to the figures at the end
of the chapter for the correct routing
of the choke control cable.
7
A
A
