Motore
Engine
sezione / section
N 6.1
117 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

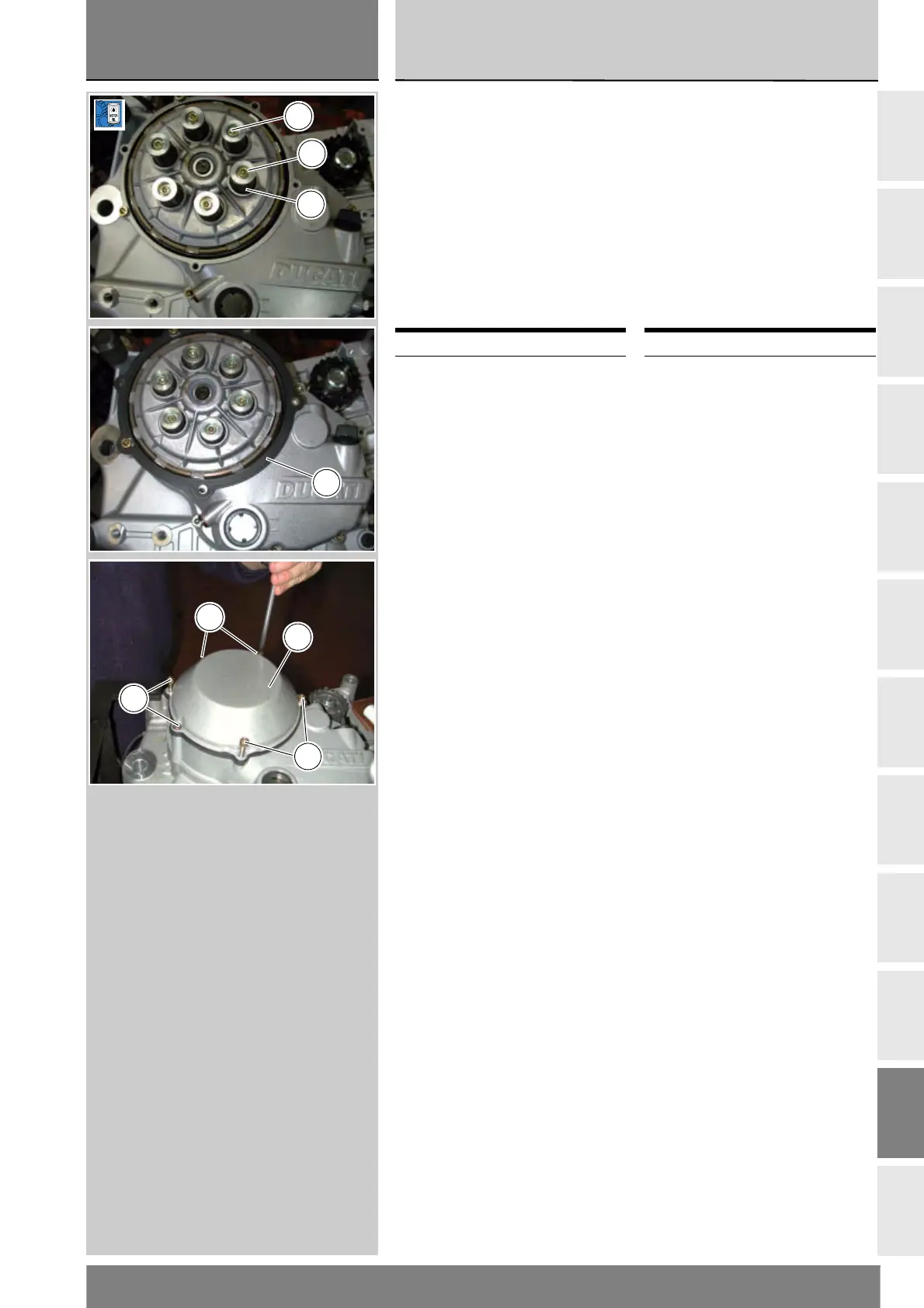

Inserire in ogni cavità una molla (1)
e uno scodellino (2) e impuntare
le viti (4) di fissaggio, dopo aver
lubrificato il filetto con olio motore.
Avvitare progressivamente le viti (4),
procedendo a croce, quindi bloccarle
alla coppia prescritta (Sez. C 3).
Posizionare la guarnizione (25) e il
coperchio (22) di ispezione frizione
serrando a coppia (Sez. C 3) le viti di
fissaggio (24) e (23).
Operazioni Rif. Sez.
Rimontare le carene
laterali
E 2
Fit a spring (1) and cap (2) into each
hole and fit the retaining screws (4)
after lubricating their threads with
engine oil.
Tighten the screws (4) working
crossways and then tighten to the
specified torque (Sect. C 3).
Fit the gasket (25) and clutch
inspection cover (22) and tighten the
retaining screws (24) and (23) to the
specified torque (Sect. C 3).
Operation See Sect.
Refit the side fairings E 2
4
2
1
25
23
24
23
22
