Motore
Engine
sezione / section
N 7.2
143 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

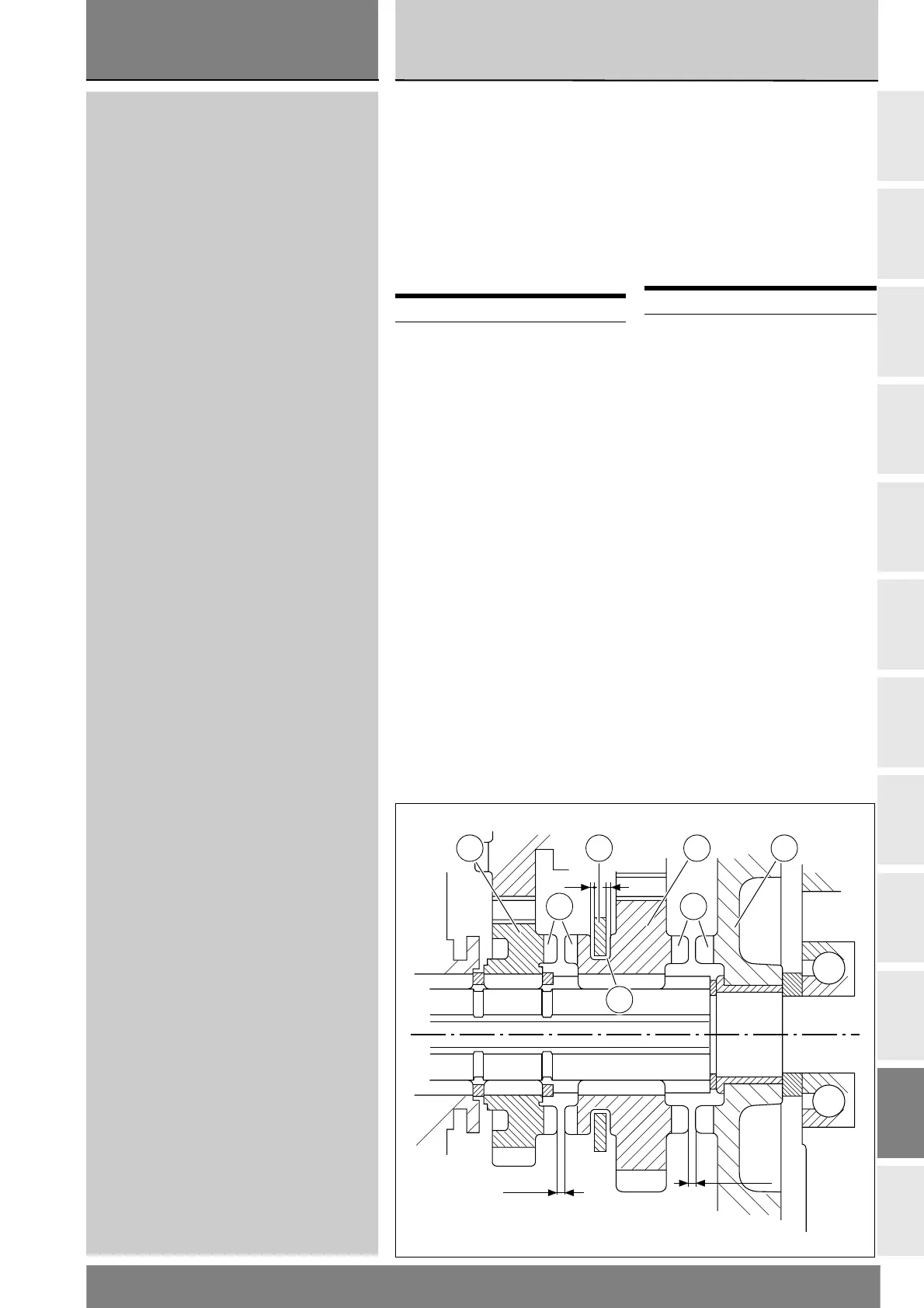

Come verifica pratica finale, accertarsi
che con il cambio in posizione di folle
gli innesti frontali (A) degli ingranaggi
scorrevoli (B) risultino equidistanti,
su entrambi i lati, rispetto ai
corrispondenti degli ingranaggi
fissi (C).
Verificare inoltre che innestando le
marce, risulti sempre un minimo gioco
tra la forcella (D) e relativa cava (E)
sull'ingranaggio scorrevole (B).
Operazioni Rif. Sez.
Chiudere i semicarter N 9.2
=
=
A A
E
C D B C
As a final practical test, ensure that
with the gearbox set to neutral the
front coupling dogs (A) of sliding
gears (B) are equidistant on both sides
with respect to the corresponding
coupling dogs on the fixed gears (C).
Check also that there is always a
small amount of clearance between
fork (D) and relative groove (E) on
sliding gear (B) when engaging the
gears.
Operation See Sect.
Close the engine
casings
N 9.2
