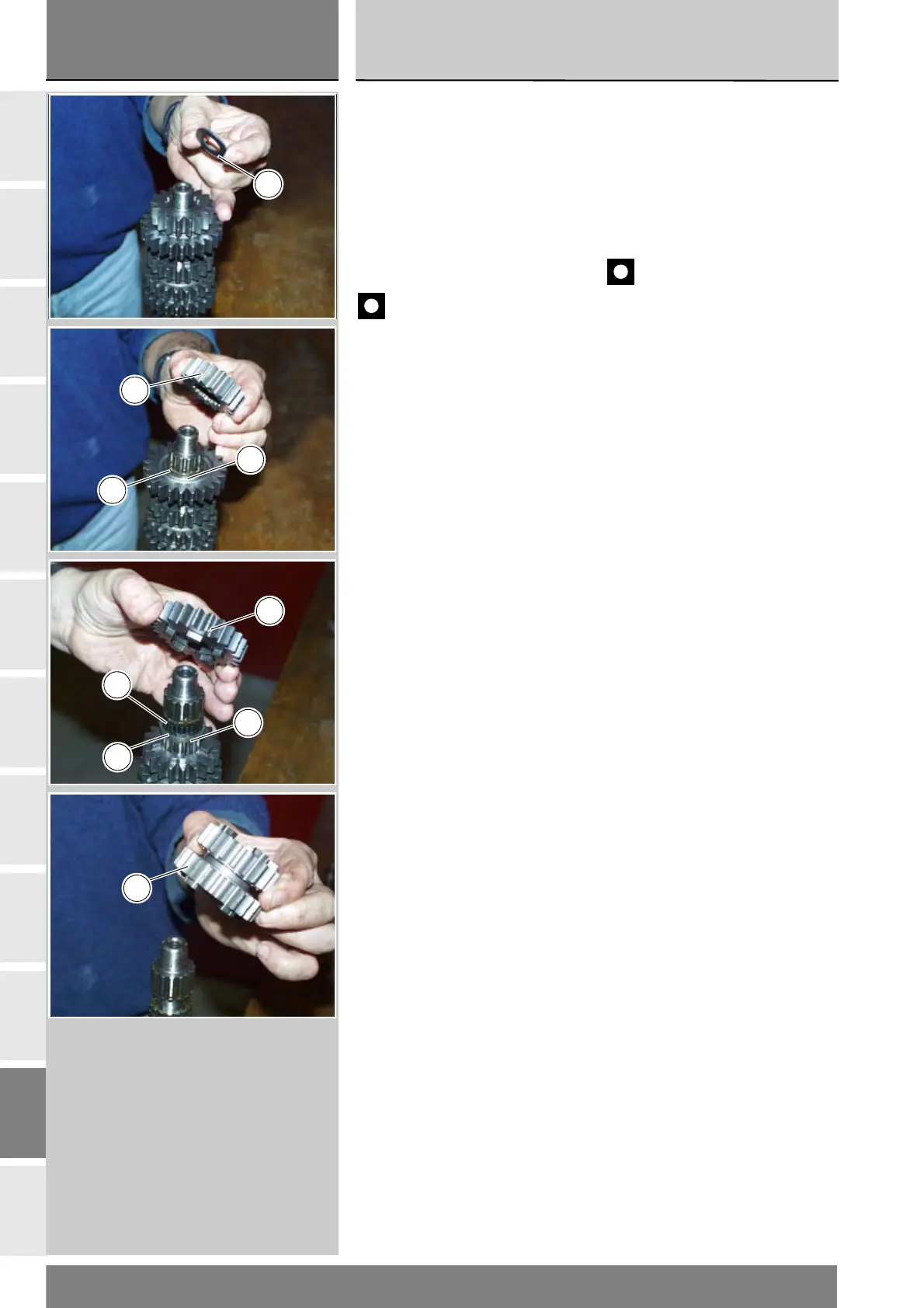

Scomposizione albero primario
Rimuovere dall’albero primario la
rosetta di rasamento (11) lato catena
e la rosetta di rasamento (1) lato
frizione.
Sfilare l'ingranaggio conduttore
seconda velocità (10). Con l'ausilio
di due cacciaviti sfilare l'anello
elastico (7) e la rosetta scanalata (6).
Importante
Durante l'estrazione dell'anello
elastico (7) fare attenzione a non
danneggiare la superficie dell'albero.
Sfilare l'ingranaggio conduttore sesta
velocità (9) con relativa gabbia a rulli (4).
Sfilare poi la rosetta scanalata (6)
e l'anello elastico (7).
Sfilare l'ingranaggio conduttore
terza e quarta velocità (8)
Primary shaft disassembly
Remove chain-side shim (11) and
clutch-side shim (1) from primary
shaft.
Slide out the second drive gear (10).
Use two screwdrivers to slide out
snap ring (7) and splined washer (6).
Important
Take care to avoid damaging
the surface of the shaft while
removing snap ring (7).
Slide out the sixth drive gear (9) with
its needle roller bearing (4). Slide out
snap ring (7) and splined washer (6).
Slide out the third and fourth drive
gears (8)
11
10
6
7
4
6
9
7
8
