Motore
Engine
sezione / section
N 1
8 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

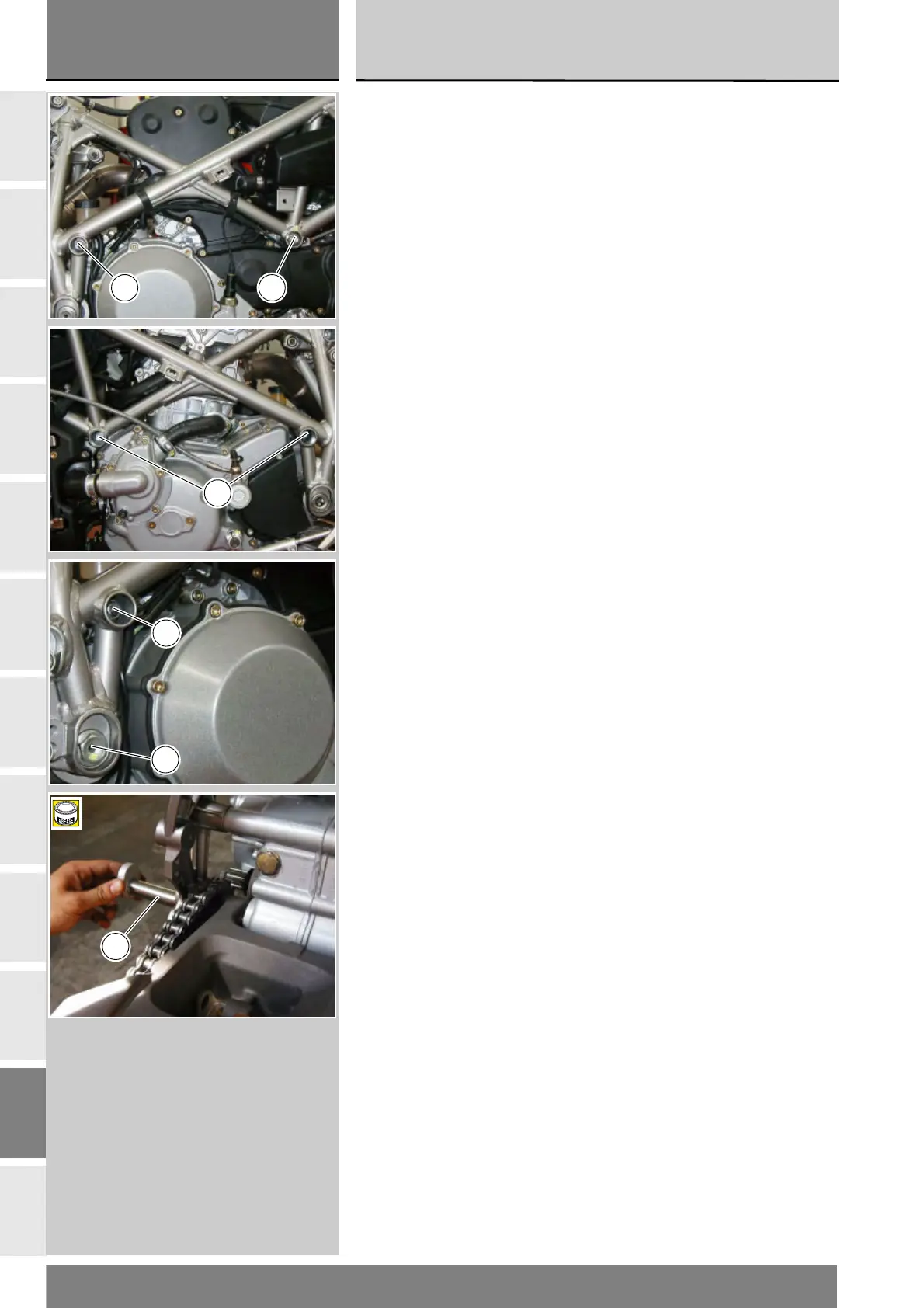

Installare un supporto sotto al motore
per sostenerlo durante la sua
rimozione dal telaio.
Svitare i dadi (2) sul lato sinistro
del telaio, in corrispondenza delle due
viti (1) di sostegno superiore motore.
Tenere bloccato il perno forcellone (4)
sul lato sinistro del telaio e
contemporaneamente svitare la
vite (3) sul lato destro, con rosetta (5).
Con il tampone 88713.1074 sfilare
completamente il perno forcellone.
In questo modo il forcellone risulterà
libero dal fissaggio sul motore e potrà
essere lasciato sul telaio.
Rimuovere le due viti (1) di sostegno
superiori.
Sfilare il blocco motore completo dal
telaio abbassandolo e spingendolo
in avanti.
Place a block beneath the engine to
support it during removal from the
frame.
Unscrew the nuts (2) on the LH side
of the frame, on the two upper
screws (1) supporting the engine
at the top.
Immobilise the swing arm spindle (4)
from the LH side of the motorcycle
while undoing the screw (3) on the
RH side, with the washer (5).
Use drift 88713.1074 to fully extract
the swingarm spindle.
This frees the swingarm from the
engine and it can thus be left
mounted to the frame.
Remove the two upper supporting
screws (1).
Extract the complete engine
assembly from the frame by
lowering and pushing it forwards.
22 2
1
3
1
4
B
