Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 7
47 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

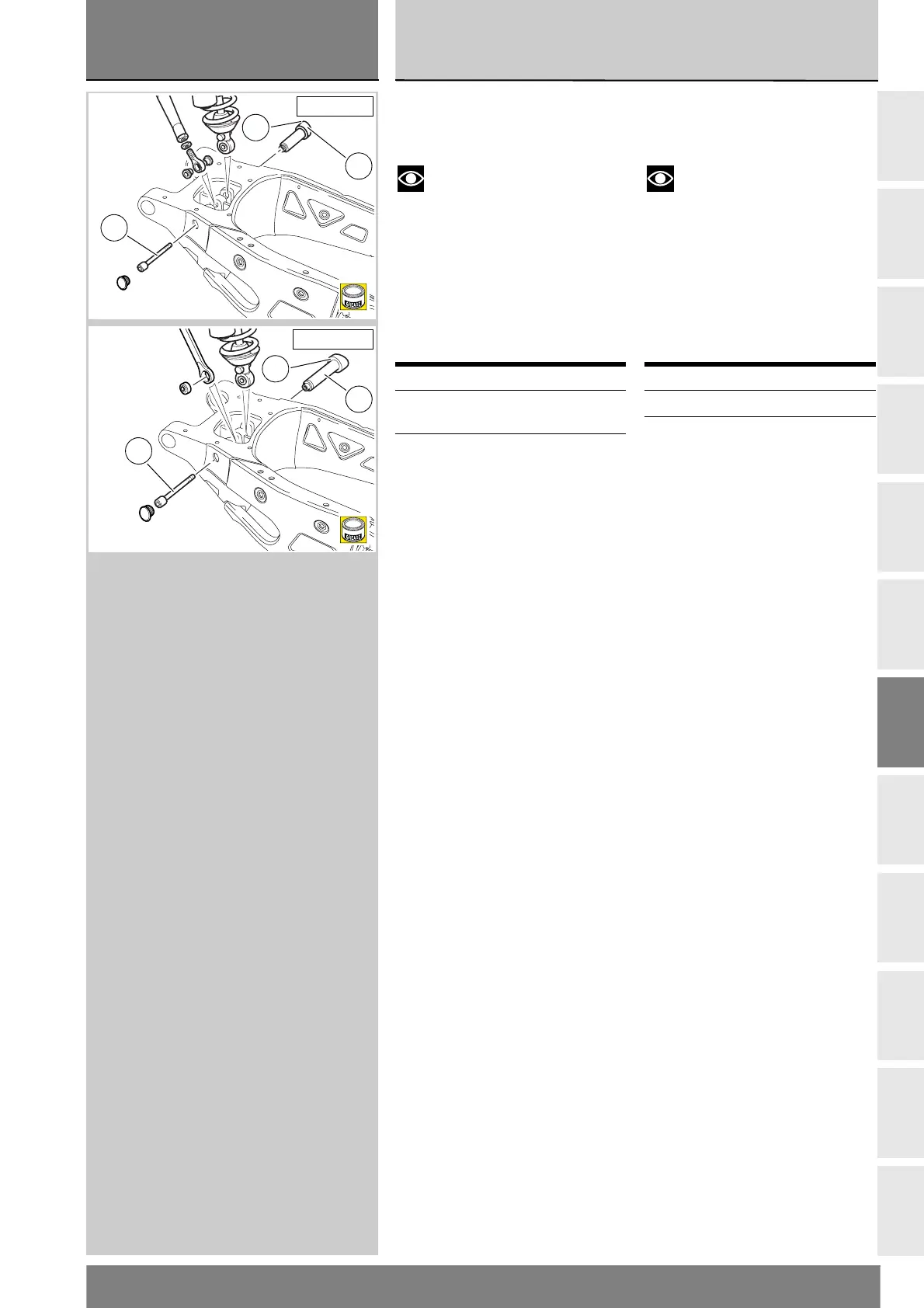

Ingrassare nel diametro di scorrimento
la bussola filettata (13) e introdurla nel
foro esterno del forcellone.
Note
La parte superiore della testa
della banda (A) deve copiare il profilo
del forcellone.
Ingrassare filetto, sottotesta e
diametro di scorrimento della vite di
fissaggio inferiore (12) ed inserirla
nel forcellone dal lato sinistro.
Bloccare la vite (12) alla coppia di
serraggio prescritta (Sez. C 3).
Operazioni Rif. Sez.
Rimontare la ruota
posteriore
G 4
Rimontare l’assieme
codone-serbatoio
E 3
Grease the sliding surface of the
threaded bushing (13) and fit it into
the outer hole on the swingarm.
Notes
The upper section of the
head of the band (A) should mimic
the profile of the swingarm.
Grease the thread, underside and
sliding surface of the lower retaining
screw (12) and insert it into the
swingarm from the LH side.
Tighten the screw (12) to the
specified torque (Sect. C 3).
Operation See Sect.
Refit the rear wheel G 4
Refit the tail guard/fuel
tank assembly
E 3
12
13
749/749S
B
A
13
749 DARK
12
B
A
