Motore
Engine
sezione / section
N 4.3
71 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
Eseguire le stesse operazioni per il
montaggio delle guarnizioni OR e della
cartella (10) sul lato distribuzione,
applicando sulla filettatura delle viti
di fissaggio un bloccante medio.

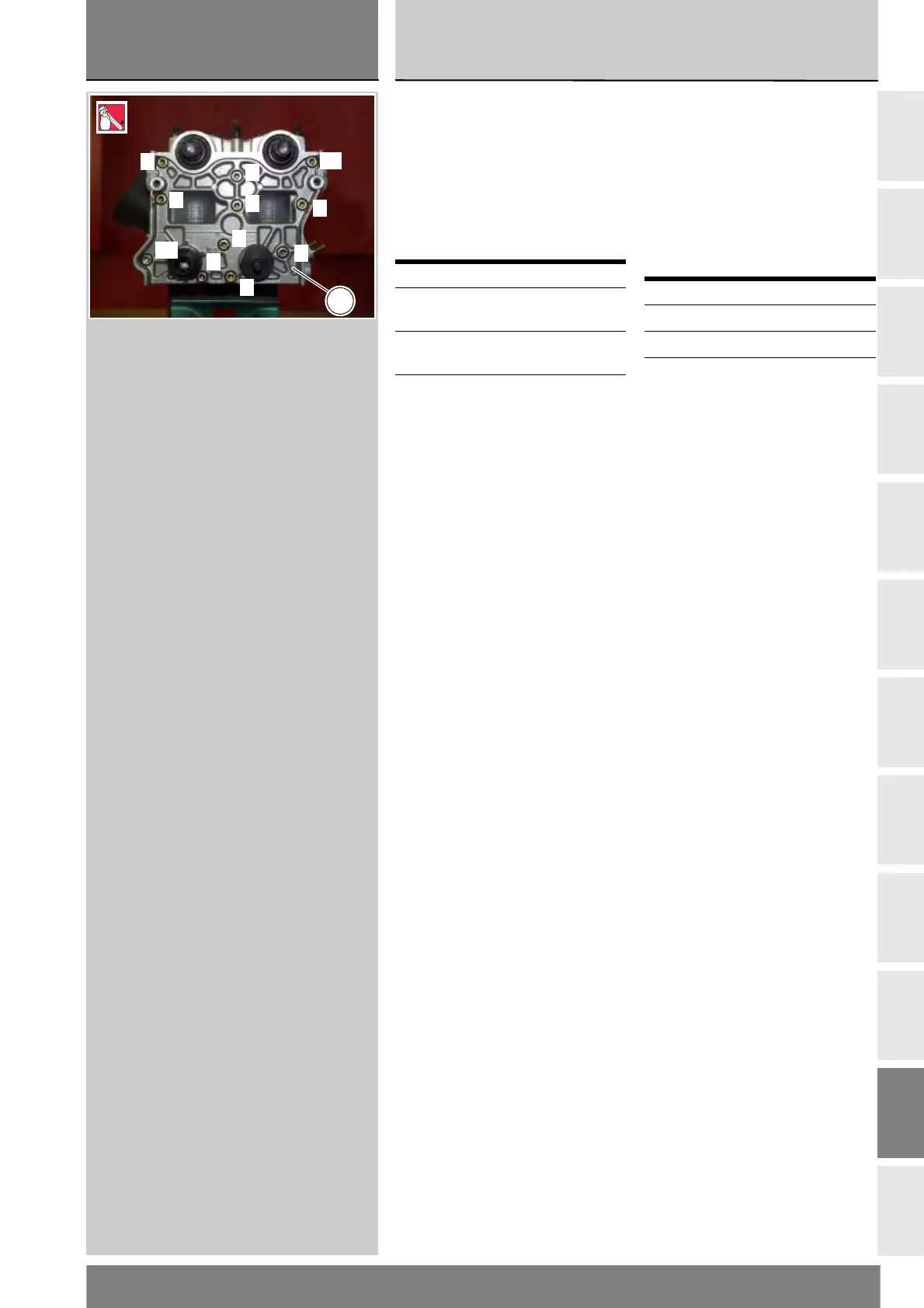

Bloccare le undici viti di fissaggio alla
coppia prescritta (Sez. C 3), partendo
da quelle centrali e seguendo la
sequenza numerica riportata in figura.
Operazioni Rif. Sez.
Rimontare il
distributore acqua
N 3.2
Rimontare le cinghie
distribuzione
N 4.2
Rimontare i coperchi
laterali
N 4.2
Repeat the same procedure to install
the O-rings and cylinder head side
cover (10) on the timing side; apply
a medium-strength threadlocker to
the screws.
Tighten the eleven screws to the
specified torque (Sect. C 3), starting
from those in the centre and
following the numerical sequence
given in the figure.
Operation See Sect.
Refit the water manifold N 3.2
Refit the timing belts N 4.2
Refit the timing covers N 4.2
10
2
1
3
5
4
11
6
8
7
9
10
2
