Motore
Engine
sezione / section
N 4.4
74 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

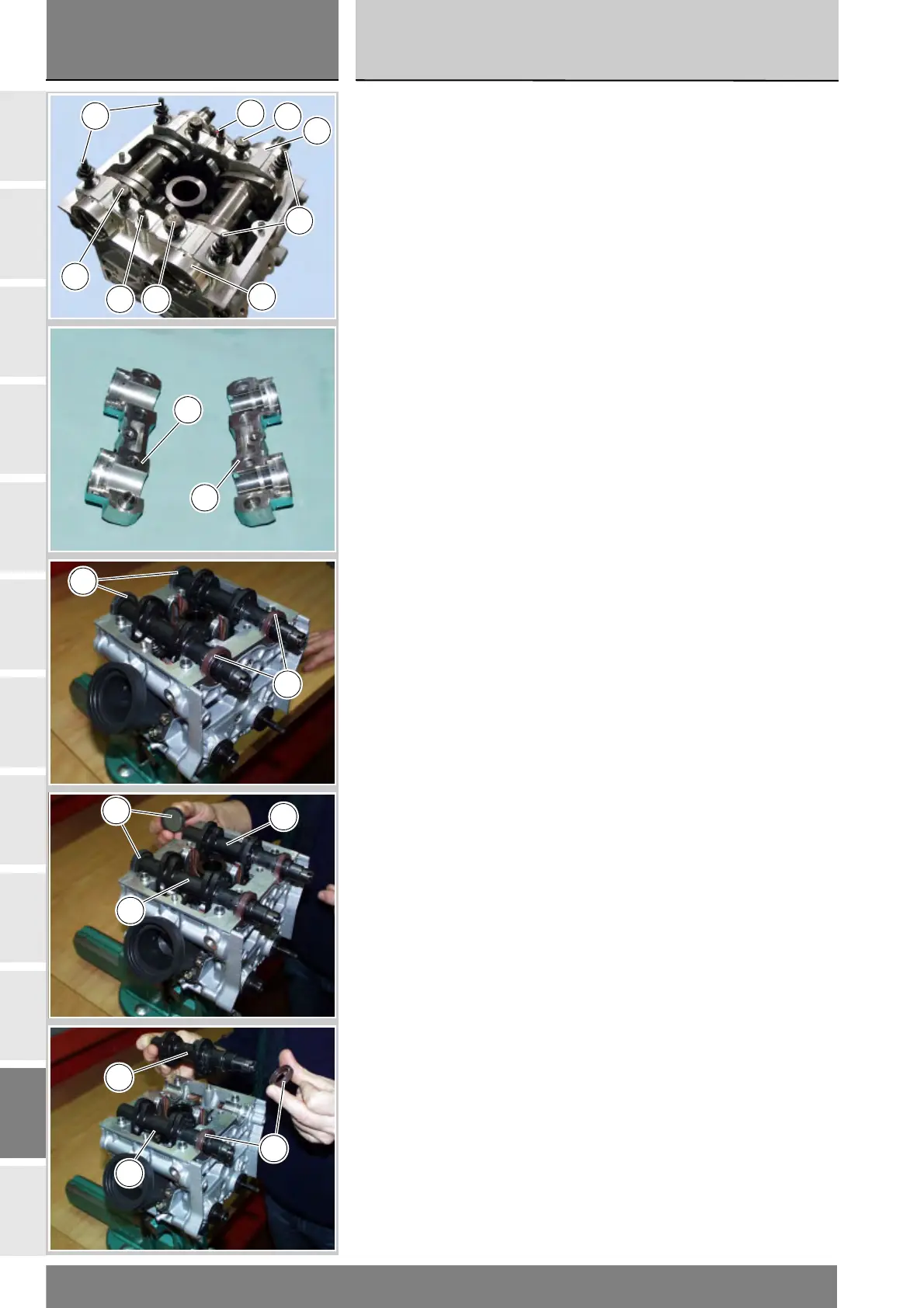

Svitare le colonnette (12) e le viti (3) di
fissaggio supporti alberi distribuzione.
Rimuovere i supporti alberi
distribuzione (22) e (23).
Rimuovere i tappi (24) esterni sul lato
opposto alla distribuzione.
Rimuovere l’albero distribuzione lato
scarico (14) e l’albero distribuzione
lato aspirazione (15), e sfilare gli anelli
di tenuta (17) posizionati alle loro
estremità.
Eseguire le stesse operazioni per
l’altra testa.
Undo and remove the stud-bolts (12)
and screws (3) securing the camshaft
supports.
Remove the camshaft supports (22)
and (23).
Remove the external plugs (24) on
the opposite side.
Remove the exhaust side
camshaft (14) and the intake side
camshaft (15), and slide off the seal
rings (17) on their ends.
Repeat the same procedure for the
other head.
2
22
23
3
3
3
12
12
2
22
23
24
17
24
15
14
14
15
17
