Vestizione
Fairing
sezione / section
E 3
16 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P
Note
Le immagini raffigurano il veicolo
munito di ammortizzatore di sterzo,
la versione DARK ne è sprovvista.

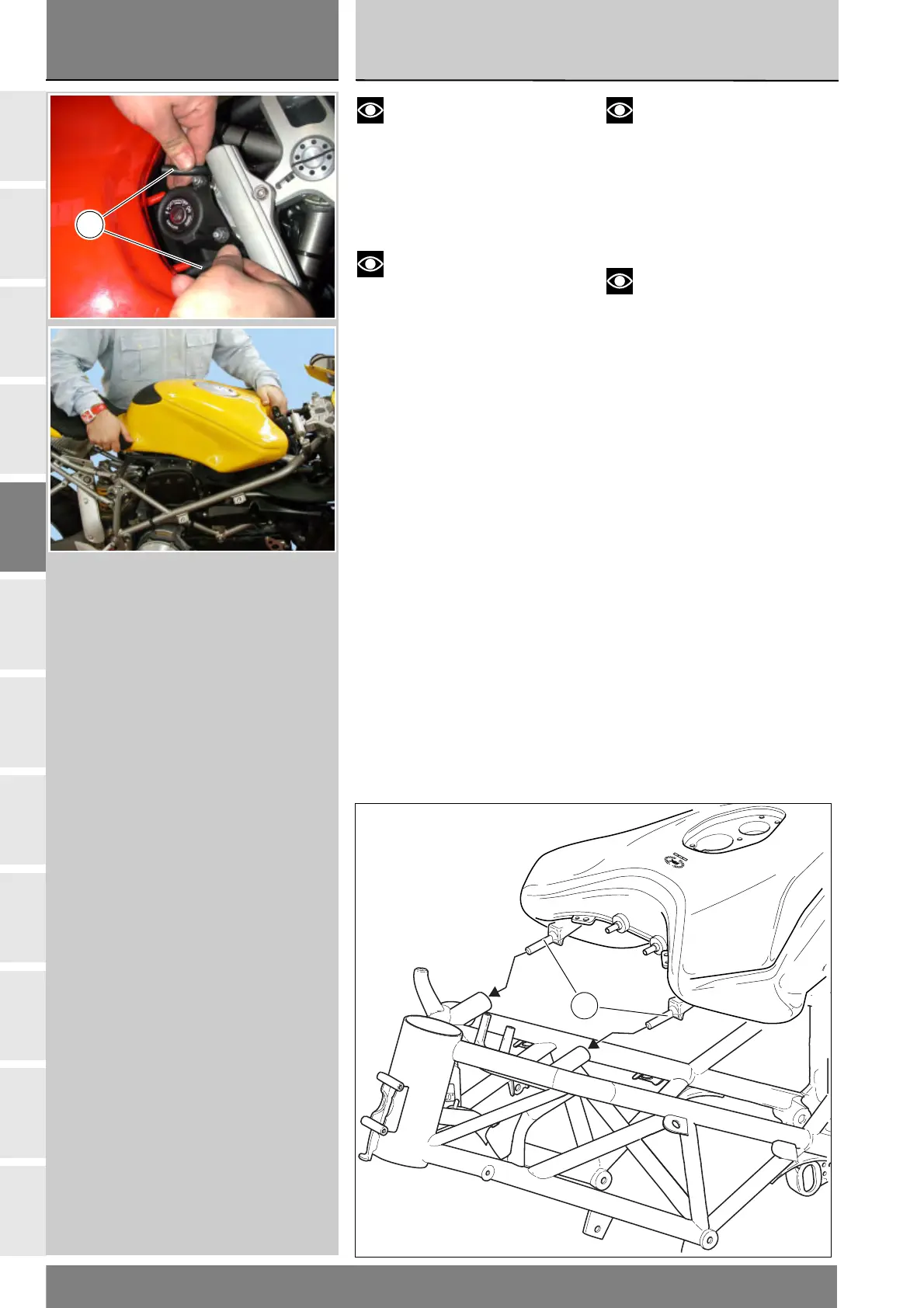

Sfilare i tubi di sfiato e drenaggio (B)
dai raccordi nella parte anteriore del
serbatoio.
Note
Nella versione USA sono
presenti due fascette che stringono i
tubi di drenaggio e sfiato al serbatoio.
Rimuovere l’assieme serbatoio - sella
- codone sfilando i perni anteriori (C)
dalle sedi sul telaio.
C
Notes
Although the pictures show the
bike fitted with a steering damper,
note that the DARK version does
not have a steering damper.
Extract the breather and drain
hoses (B) from their fittings on the
front of the tank.
Notes
On the USA version there are
two clamps which hold the drainage
and bleed hoses against the fuel tank.
Remove the tank – seat – rear fairing
assembly by extracting the front
pins (C) from their seats on the frame.
B
