Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 1
6 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

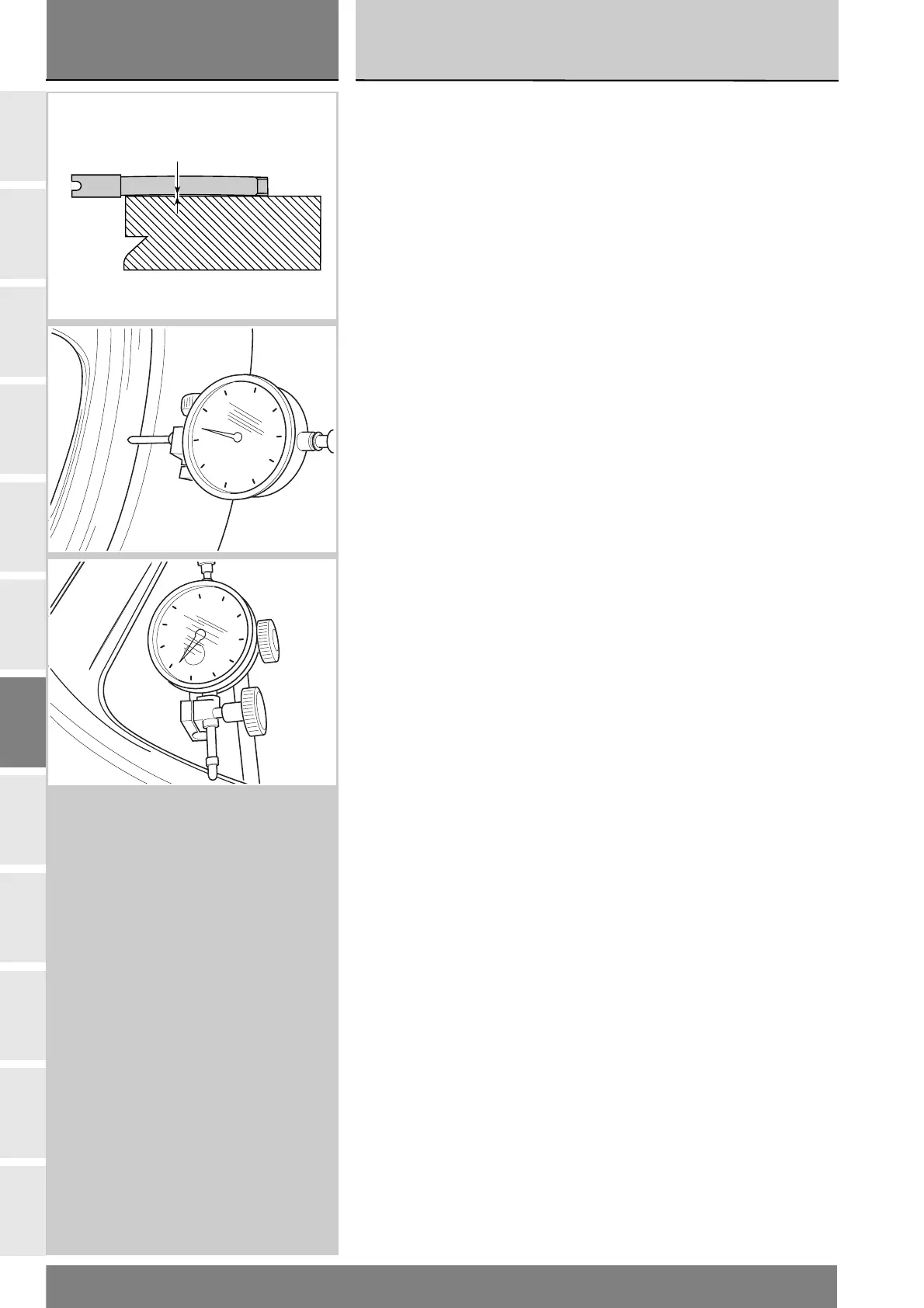

Controllo perno ruota
Verificare l'entità della distorsione del
perno ruota.
Ruotare su di un piano di riscontro il
perno e controllare con uno
spessimetro il valore massimo della
distorsione (Sez. C 1.1).
Revisione cerchio
Una volta accertato il buono stato dei
cuscinetti è necessario eseguire la
verifica del cerchio operando nel
modo seguente.
Effettuare un controllo visivo per
individuare eventuali deformazioni,
solchi o crepe: se necessario
sostituire il cerchio.
Inserire il perno nella ruota e
posizionarlo su due riscontri fissi.
Utilizzando un comparatore, rilevare i
valori di sbandamento laterale ed
eccentricità del cerchio ruota rispetto
all'asse del perno (Sez. C 1.1).
Se i valori riscontrati non rientrano nel
limite è necessario sostituire il
cerchio.
Inspecting the wheel shaft
Check the distortion of the wheel
shaft.
Roll the shaft on a reference surface
and measure maximum distortion
using a feeler gauge (Sect. C 1.1).
Overhauling the front wheel rim
After you have checked the bearings,
check the rim as follows.
Visually inspect the rim for cracks,
scoring and deformation; change
the rim if damaged.
Insert the wheel shaft in the wheel
and mount the shaft on two fixed
reference blocks.
Using a dial gauge, measure rim
runout and out-of-round relative to the
wheel shaft axis (Sect. C 1.1).
If the values measured are not within
tolerance, change the rim.
