Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
16 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

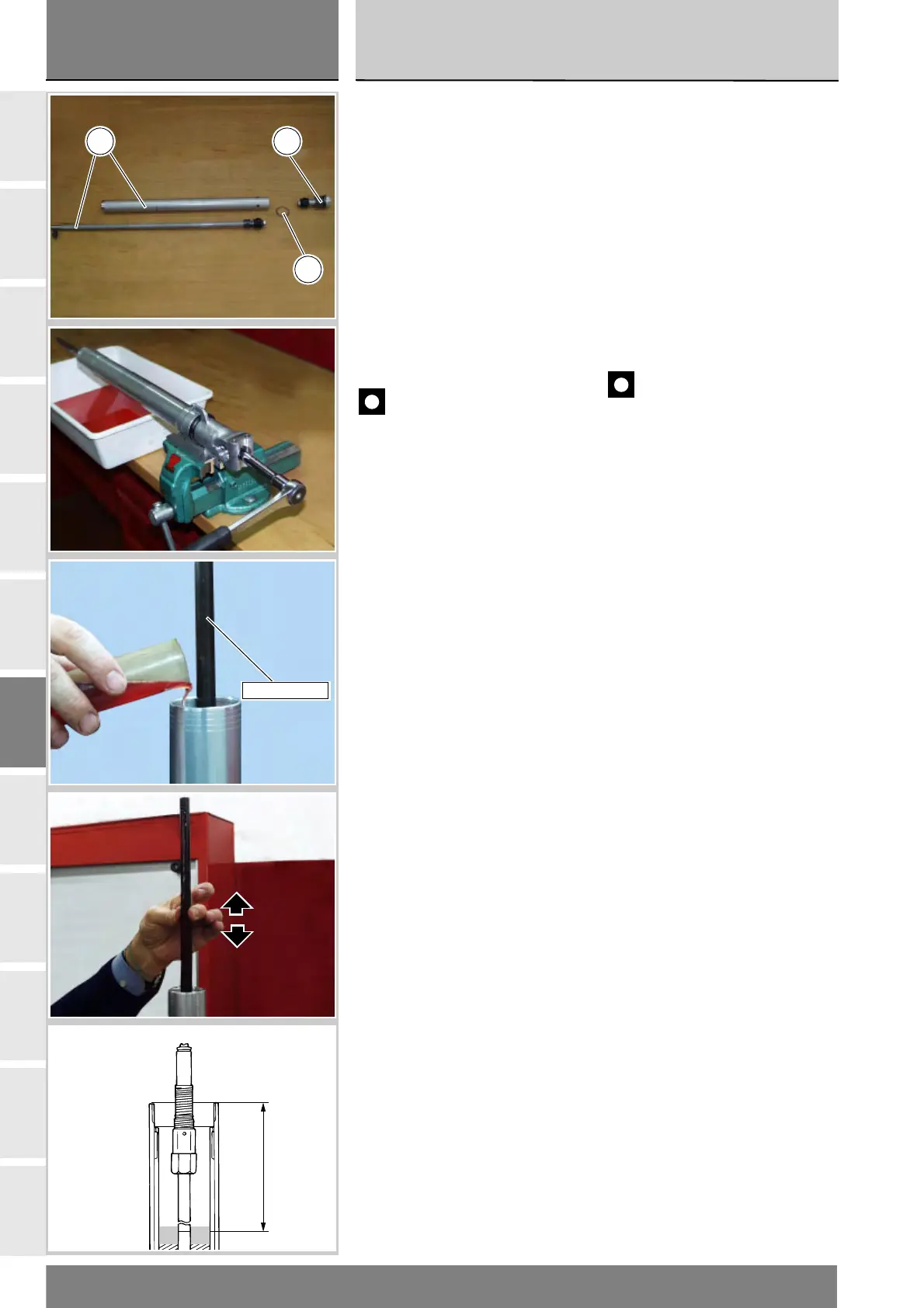

Inserire la cartuccia
ammortizzatore (17) completa
nello scorrevole.
Installare la guarnizione (26) e la vite
di registro compressione (27).
Serrare alla coppia di 30÷40 Nm.
Montare l'attrezzo cod. 88713.0958
nel pompante.
Introdurre metà del quantitativo
prescritto di olio in ogni stelo.
Pompare per permettere all'olio di
riempire tutto il volume interno.
Portare a fondo corsa sia cartuccia
ammortizzatore che il fodero esterno.
Introdurre il rimanente quantitativo di
olio nello stelo e misurare il livello.
Importante
Posizionare verticalmente lo
stelo quando si misura il livello.
Verificare che il livello sia il medesimo
in entrambi gli steli.
Olio raccomandato:
SHELL ADVANCE FORK 7,5 o
DONAX TA
Capacità Standard:
0,480 dm
3
per stelo
Livello olio Standard:
104 mm
Il quantitativo di olio influisce sul
comportamento della forcella nei fine
corsa di compressione.
Un livello di olio alto aumenta il carico
in compressione, un livello basso lo
diminuisce.
Insert the complete shock absorber
cartridge (17) into the slider.
Fit seal (26) and compression adjuster
screw (27).
Tighten to 30-40 Nm.
Fit tool part no. 88713.0958 onto the
plunger rod.
Pour half of the specified quantity of
oil into each fork leg.
Pump to force oil to fill internal
volume completely.
Press both shock absorber cartridge
and sleeve all the way in.
Pour the remaining oil into the fork leg
and measure oil level.
Important
Keep fork leg vertical when
measuring oil level. Make sure oil
level is the same in both fork legs.
Recommended oil:
SHELL ADVANCE FORK 7,5 or
DONAX TA
Standard capacity:
0.480 dm
3
for each leg
Standard oil level:
104 mm
The oil quantity affects fork response
during the final portion of the
compression stroke.
High oil level increases compression
loading, low oil level will decrease it.
17
26
27
88713.0958
104 mm
