Motore
Engine
sezione / section
N 4.5
84 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
749S

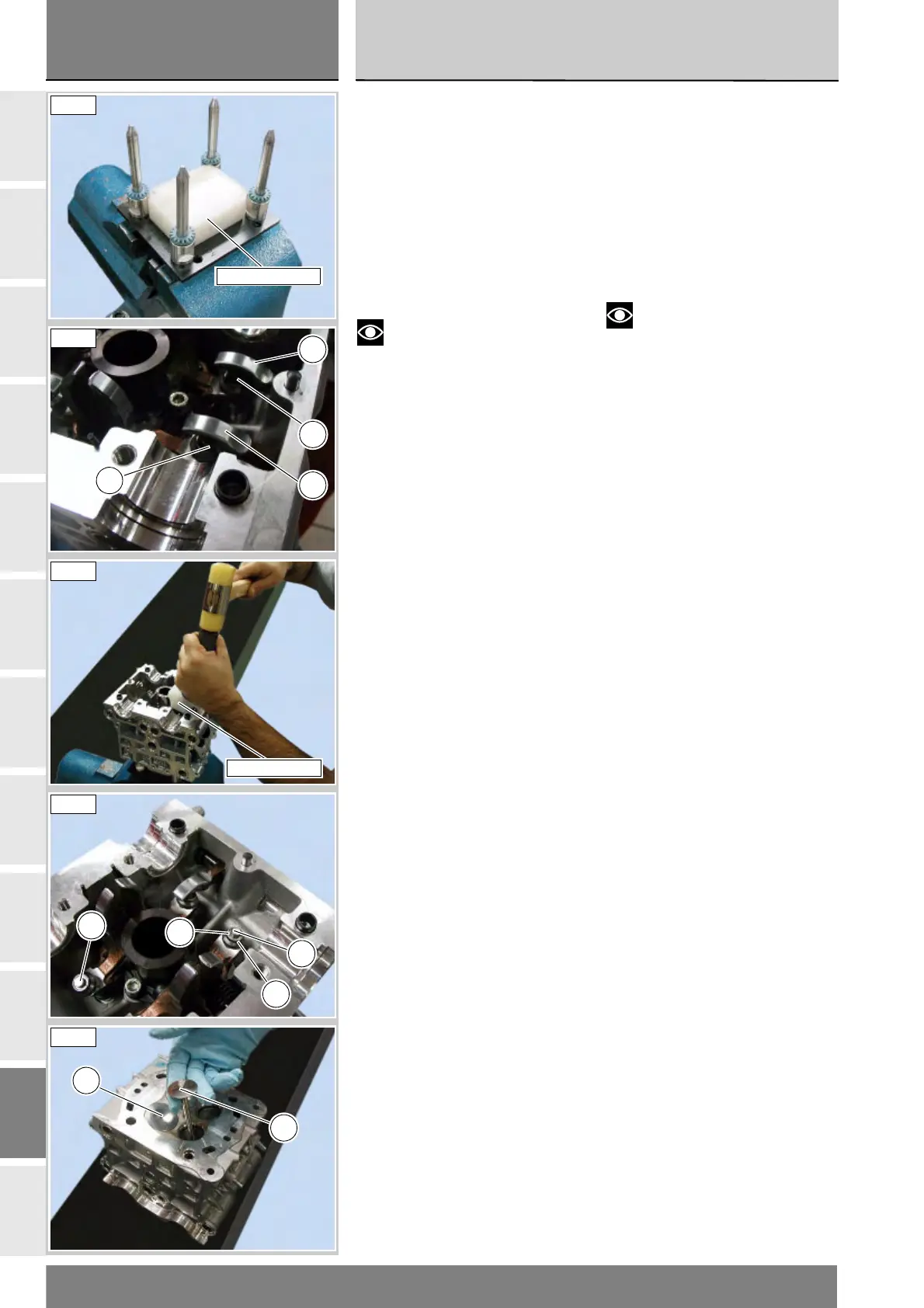

Posizionare la testa sulla quale si
opera, sull'attrezzo 88713.2346
affinché le valvole appoggino sul
corrispettivo piano in teflon.
Infilare il bilanciere di apertura (3)
nella feritoia ricavata dell'attrezzo
88713.2345, appoggiare l'attrezzo
al bordo interno della testa e quindi
battere con un martello con battenti in
plastica sulla sommità dell'attrezzo.
Note
L'attrezzo è realizzato in modo
che la corsa venga arrestata dal
bilanciere di chiusura onde evitare
che urti il gommino o la testa,
entrambi danneggiabili.
Recuperare il registro di chiusura (7)
e la coppia di semiconi (6).
Sfilare le valvole (14) e (11) dal lato
inferiore della testa.
Eseguire le stesse operazioni per
l'altra testa.
749S
Position the head on which you are
working on tool 88713.2346 so that
the valves are resting on the
respective Teflon surface.
Insert the opening rocker arm (3) in
the slit in tool 88713.2345, place the
tool on the inner edge of the head and
then tap the top of the tool with a
plastic-headed hammer.
Notes
The tool is designed in such a
way that its travel is arrested by the
closing rocker arm so as to prevent it
from striking the rubber block or the
head, both of which are susceptible
to damage.
Recover the closing shim (7) and the
pair of valve cotters (6).
Remove the valves (14) and (11)
from below the head.
Repeat the same procedure for the
other head.
88713.2346
749S
3
5
5
5
749S
88713.2345
749S
6
7
11
14
749S
14
11
749S
