Motore
Engine
sezione / section
N 4.5
88 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
Revisione guida valvola
Controllare la superficie interna dei
guidavalvola: non devono apparire
incrinature o deformazioni.
Procedere ad un accurato controllo
dimensionale del guidavalvola.
Per effettuare la misurazione del
diametro interno è necessario
disporre di un calibro per interni.
Rilevare il diametro in diverse
posizioni del guidavalvole.
Il gioco di accoppiamento al montaggio
deve essere:
valore maggiore riscontrato - valore
minore riscontrato = 0,03÷0,045 mm.
Il limite di usura massimo ammesso
édi 0,08 mm.
Eseguire la sostituzione dei
guidavalvola in presenza di
ovalizzazione eccessiva o gioco con lo
stelo valvola fuori tolleranza.
Sostituendo il guidavalvola è
necessario sostituire anche la sede
valvola.
Sono disponibili a ricambio
guidavalvola con maggiorazione sul
diametro esterno di 0,03, 0,06 e
0,09 mm.
Per eseguire la sostituzione operare
come segue:
riscaldare lentamente ed
uniformemente la testa fino alla
temperatura di 150 °C;
rimuovere i guidavalvola originali
utilizzando il punzone cod. 88713.0879;
lasciare raffreddare la testa e verificare
le condizioni delle sedi;
scegliere i guidavalvola più idonei per
ottenere una interferenza di montaggio
con la testa di 0,022÷0,051 mm;
riscaldare nuovamente la testa e
raffreddare con ghiaccio secco
i guidavalvole nuovi;
lubrificare le sedi sulla testa ed
installare i guidavalvola utilizzando gli
appositi attrezzi e facendo riferimento

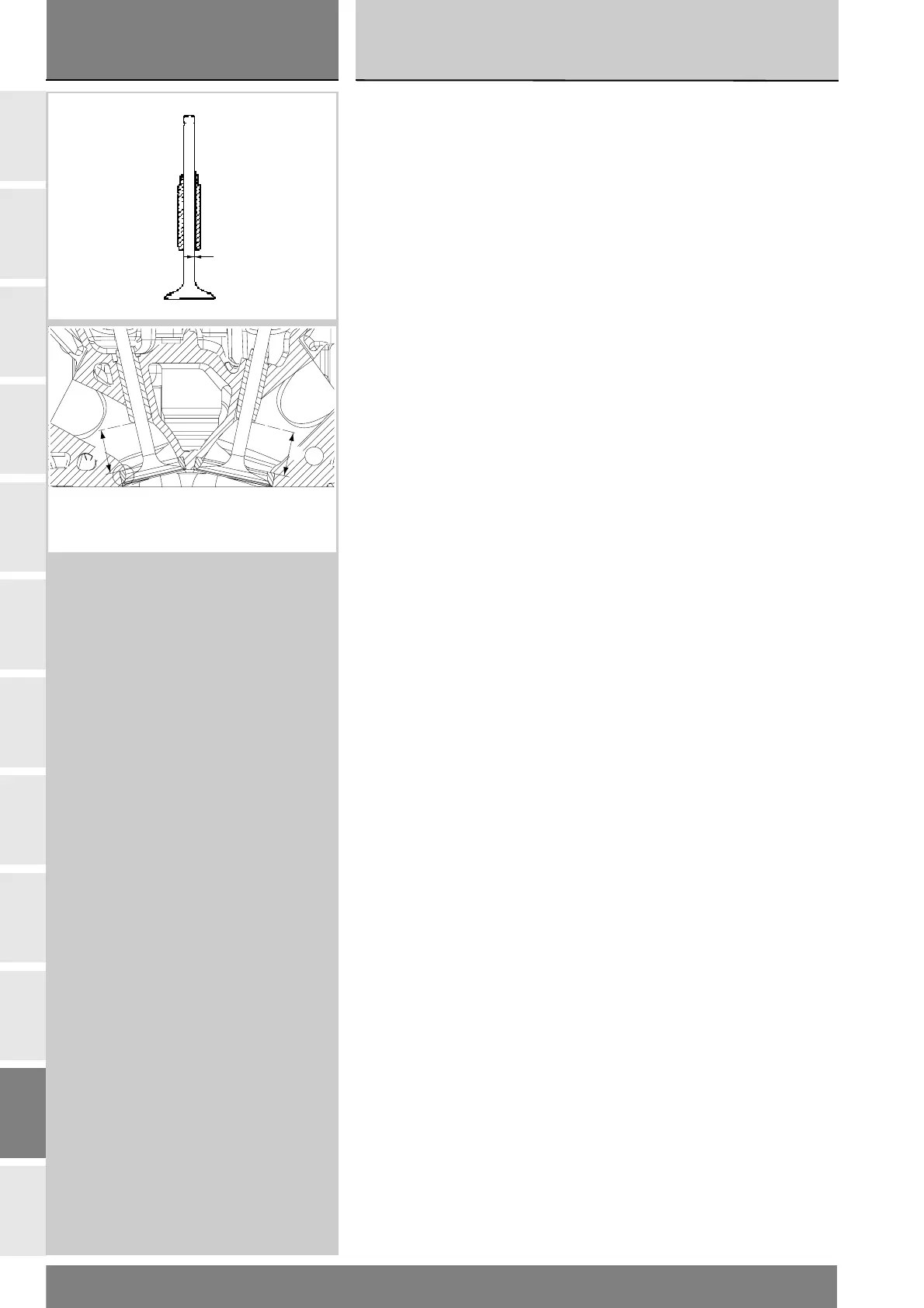

alla quota (A) riportata in figura;
A= 24,4±0,15 mm.
Ripassare un alesatore per rendere
più uniforme la superficie di
accoppiamento.
Overhauling the valve guide
Check inner surface of valve guides
for cracking or distortion.
Thoroughly check the dimensions of
the inner surface of the valve guide.
Measure inner diameter with a gauge
for bore diameter measurement.
Measure the diameter at different
positions of the valve guide.
Assembly clearance must be:
highest measured value – lowest
measured value = 0.03 - 0.045 mm.
Max. wear limit allowed: 0.08 mm.
Change valve guide when out of
round exceeds permissible limit or
clearance with valve stem is outside
tolerance range.
When you change the valve guide,
you must also change the valve seat.
Spare valve guides are available with
outer diameter oversized by 0.03,
0.06 and 0.09 mm.
Change valve guides as follows.
Heat up head gradually and evenly
to 150 °C.
Remove original valve guides using
drift part no. 88713.0879; allow the
head to cool down and check seat
condition;
select the most suitable valve guide
so as to obtain an assembly clearance
with the head of 0.022 - 0.051 mm;
heat the head up again and chill the
new valve guides with dry ice;
lubricate seats in the head and install
the valve guides using the special
tools and referring to dimension (A)
given in the figure;
A= 24.4±0.15 mm.
Hone the mating surface with a bore
reamer to ensure an even fit.
A
A
