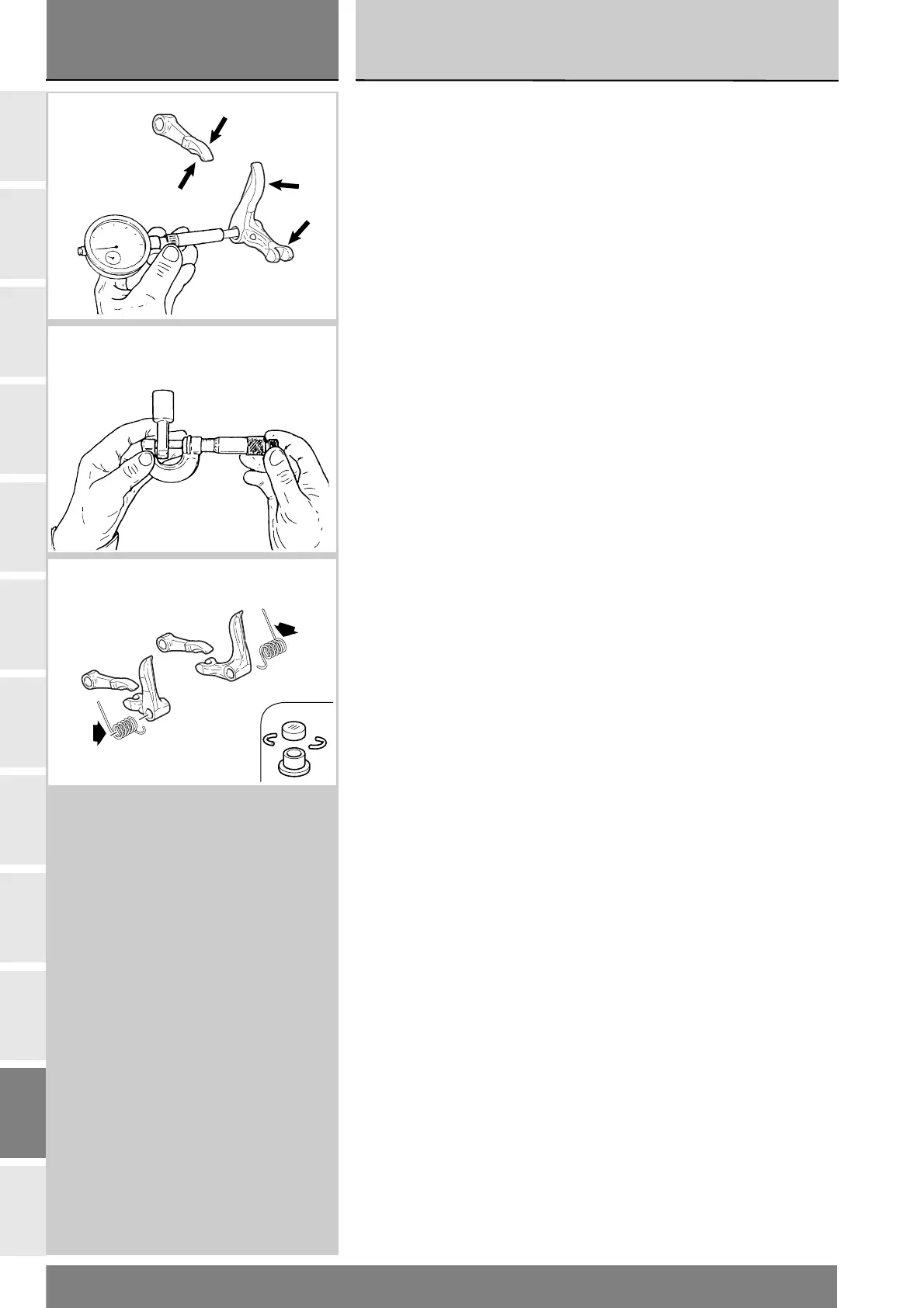

Checking the rocker arms
Check for signs of wear, grooves or
chrome-coating flaking off.
Check condition of rocker arm bore
and shaft.
Assembly clearance: 0.030 –
0.061 mm.
Wear limit: 0.08 mm.
Clean the oilways inside rocker
arm shafts with a swab and
compressed air.
Checking the opening and
closing shims - Springs
Check the condition of the contact
surfaces of the valve opening and
closing shims: there must be no signs
of wear.
Check the condition of the closing
rocker arm return springs:
Check for cracking, distortion, or loss
of elasticity.
Controllo bilancieri
Controllare che le superfici di lavoro
siano in perfette condizioni, senza
tracce di usura, solchi o distacchi del
riporto di cromo.
Controllare le condizioni del foro del
bilanciere e quelle del relativo perno.
Gioco di accoppiamento al montaggio:
0,030÷0,061 mm.
Limite di usura: 0,08 mm.
Pulire i canali di passaggio olio nei
perni bilanciere con scovolino e aria
compressa.
Controllo registri apertura e
chiusura - Molle
Verificare le condizioni delle superfici
di lavoro dei registri di chiusura e
apertura delle valvole: non devono
presentare tracce di usura.
Verificare le condizioni delle molle di
richiamo dei bilancieri di chiusura:
non devono presentare incrinature,
deformazioni o cedimenti.
