Motore
Engine
sezione / section
N 6.3
124 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

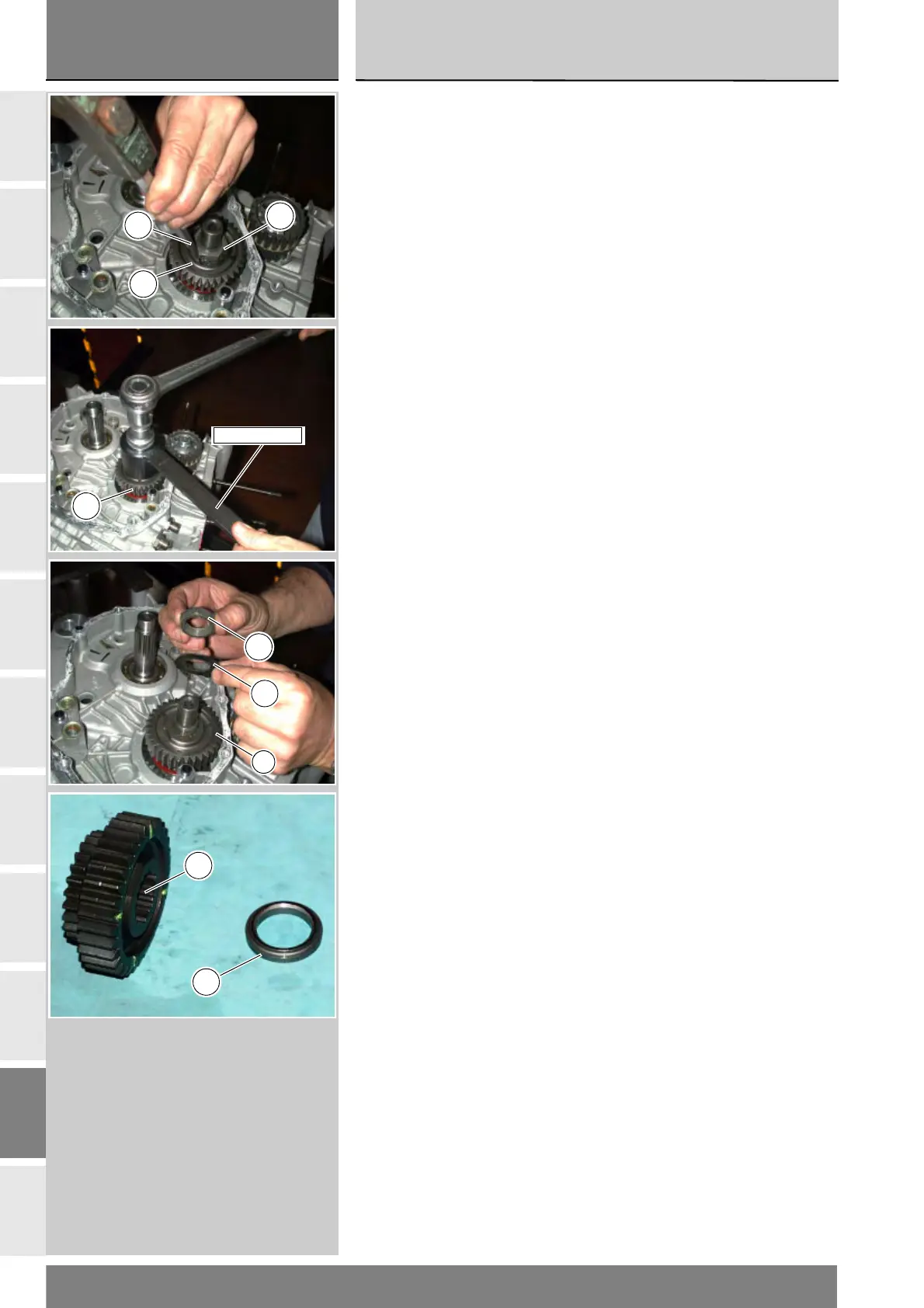

Raddrizzare la rosetta di sicurezza (10)
del dado (11) fissaggio ingranaggio
conduttore (D) trasmissione primaria.
Montare sull'ingranaggio (D)
l'attrezzo cod. 88713.2102 e
bloccarne la rotazione inserendo
un perno in uno dei fori di fissaggio
blocco motore al telaio.
Utilizzando una chiave a bussola,
con braccio sufficientemente lungo,
allentare il dado (11) di fissaggio
ingranaggio conduttore (D).
Rimuovere il dado (11) e la rosetta
di sicurezza (10).
Sfilare l'ingranaggio conduttore (D)
coppia primaria e il distanziale (9)
dall'albero motore.
Straighten out the lock washer (10)
on nut (11) securing the primary drive
driving gear (D).
Fit the tool part no. 88713.2102 to the
gear (D) and immobilise it with a pin in
one of the holes mounting the engine
block to the frame.
Loosen retaining nut (11) for driving
gear (D) using a socket wrench of
suitable length.
Remove nut (11) and safety
washer (10).
Extract the driving gear (C) of the
primary drive and the spacer (9)
from the crankshaft.
10
11
D
88713.2102
D
10
11
D
D
9
