Motore
Engine
sezione / section
N 9.2
168 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

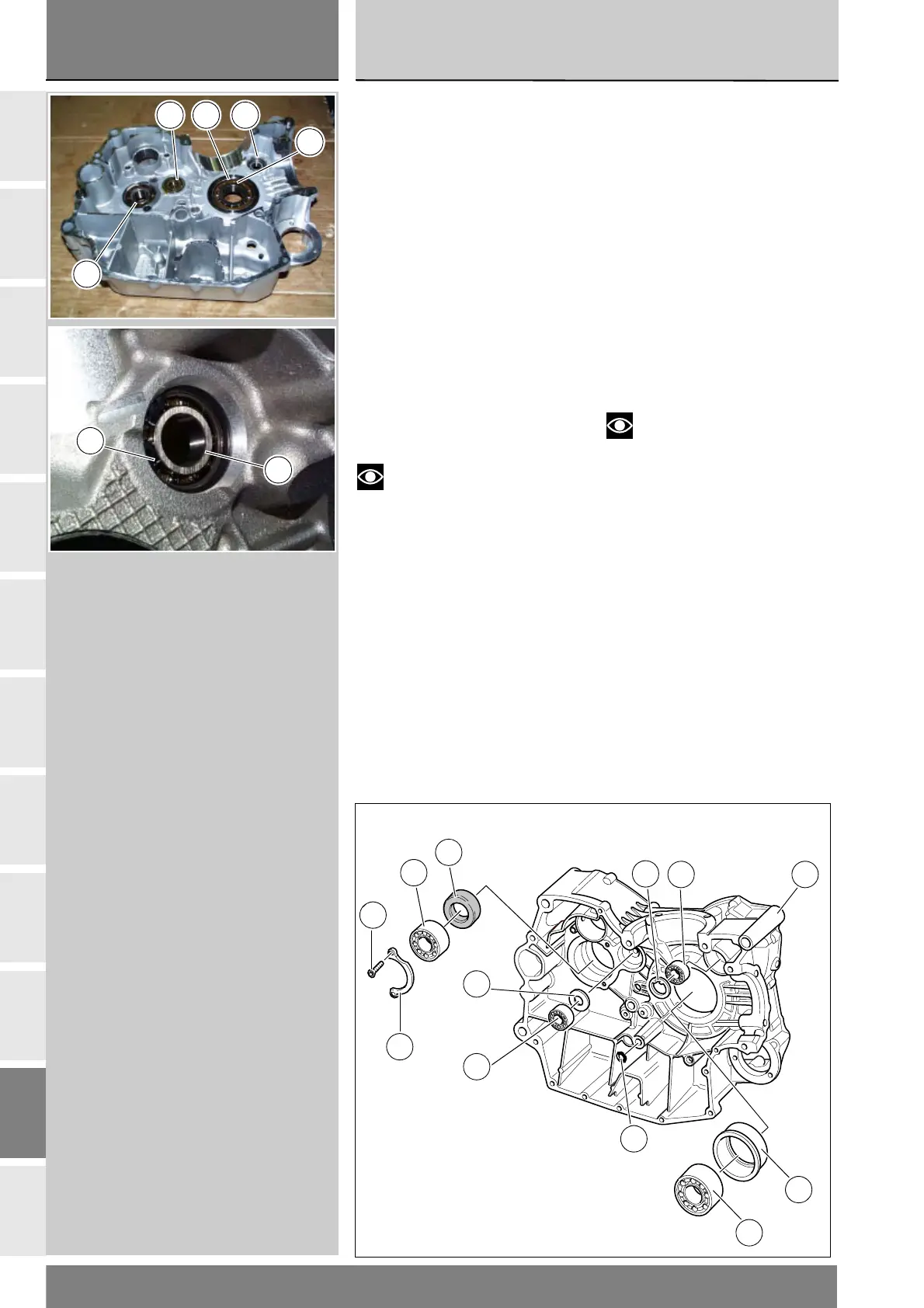

Reinstalling the generator side
casing
The following items must be present
on the casing inner side:
the double cage ball bearing (9)
supporting the fork control shaft with
stop plate (10) and screws (11);
the gearbox primary shaft end
bearing (7) with inner spacer (6);
the main bearing (1) complete with
bush (2);
bearing (4) with retaining circlip (5)
at the timing layshaft.
Notes
None of the bearings except
the main bearings have an obligatory
assembly direction.
Rimontaggio semicarter lato
alternatore
Sul lato interno del semicarter devono
essere presenti:
Il cuscinetto (9) a doppia corona di
sfere di supporto dell'albero comando
forcelle con relativa piastrina (10) e
viti di ritegno (11).
Il cuscinetto (7) di estremità
dell'albero primario cambio con
distanziale interno (6).
Il cuscinetto di banco (1) con relativa
bussola (2).
Il cuscinetto (4) con seeger (5) di
arresto in corrispondenza dell'albero
rinvio distribuzione.
Note
Tutti i cuscinetti, esclusi quelli
di banco, non hanno un lato di
montaggio.
31
11
10
9
8
6
7
5
4 3
1
2
7 2 4
1
9
4
5
