Impianto elettrico
Electric system
sezione / section
P 6
55 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

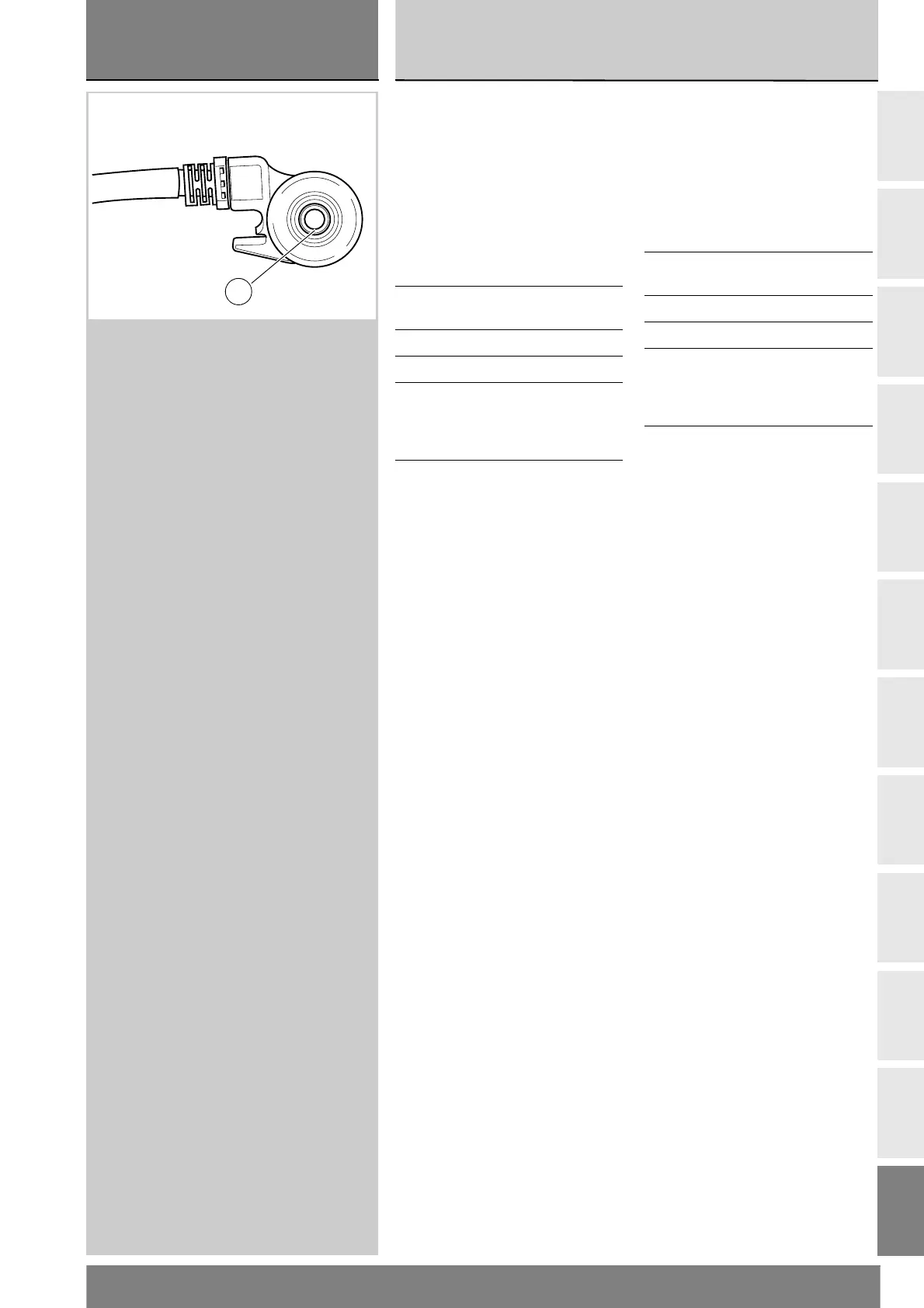

Side stand switch
Disconnect the side stand switch and
disconnect its connector from the
switch's cabling (see “Wiring harness
layout” in this section).
Use a multimeter (analogue or digital)
to check the operation of the switch
(see table)
0 = open contact
X = closed contact
Pawl pos.
(A)
Users Val.
l - s 0X
s - n X0
Multimeter
pos.
Green/
Green
White
Green/
Yellow
Black
Interruttore stampella laterale
Rimuovere l’interruttore dalla
stampella e scollegare la connessione
del cablaggio principale dall’interruttore
stesso (vedi capitolo “Disposizione
dei cablaggi sul motociclo” di questa
sezione).
Con un multimetro (analogico o
digitale) verificare il funzionamento
dell’interruttore (Vedi tabella)
0 = Contatto aperto
X = Contatto chiuso
Pos. piolo
(A)
Utilizzatori Val.
l - s 0X
s - n X0
Pos. multi-
metro
Verde/
Verde
Bianco
Verde/
Giallo
Nero




A
