Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
11 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

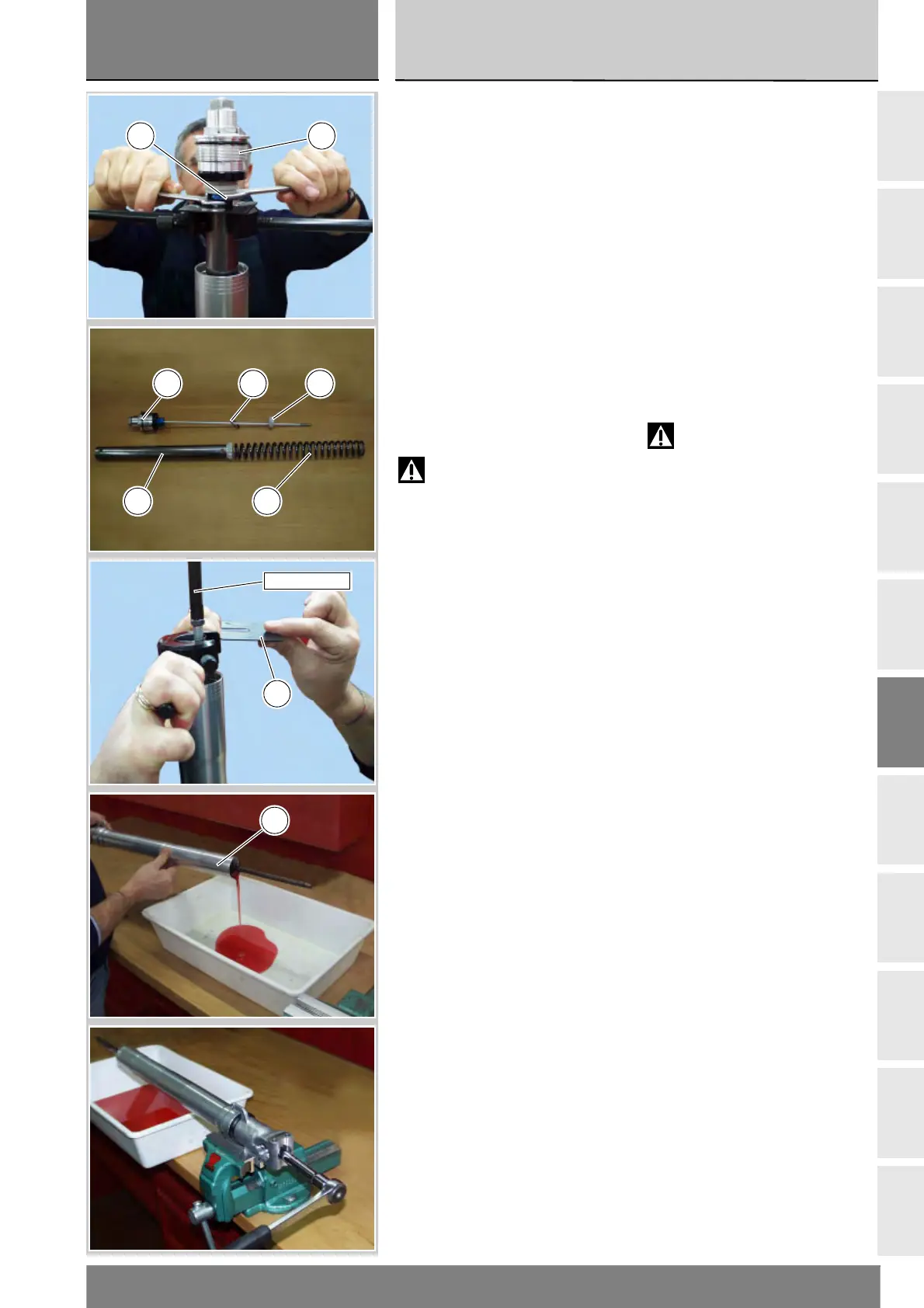

Allentare il tappo (10) agendo sulla
presa per chiave (E) e facendo
reazione sul controdado.
Rimuovere il tappo completo (10)
compreso di distanziale (12) e
rosetta (11).
Inserire l'attrezzo cod. 88713.0958
avvitandolo sullo stelo del pompante.
Fare pressione verso il basso
vincendo il carico della molla e sfilare
il distanziale (D).
Rimuovere l'attrezzo cod. 88713.0957
e sfilare il giunto molla (13).
Rimuovere la molla (14) e scaricare
l'olio dall'interno dello stelo pompando
con il fodero esterno (19) e con la
cartuccia ammortizzatore (17).
Attenzione
Con questo movimento si
mette in pressione l'olio che verrà
espulso dallo stelo.
Dirigere il getto di olio all'interno di un
contenitore per evitarne il contatto.
Stringere lo scorrevole in morsa
provvista di ganasce di protezione.
Use the wrench flats (E) and hold the
lock nut steady to loosen the plug (10).
Remove complete plug (10), with
spacer (12) and washer (11).
Prevent belt roller rotation using tool
part no. 88713.0958 and screw it onto
the plunger rod. Push downwards to
overcome the spring load and remove
spacer (D).
Remove tool part no. 88713.0957 and
spring joint (13).
Remove spring (14) and pump outer
sleeve (19) and shock absorber
cartridge (17) up and down to drain
all oil.
Warning
This movement generates
pressure so that the oil will be rapidly
expelled from the fork.
Aim the jet of oil into a previously
prepared container and avoid contact
with fork oil.
Clamp the slider in a vice with soft
jaws.
10E
121110
13 14
D
88713.0958
19
