Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
12 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

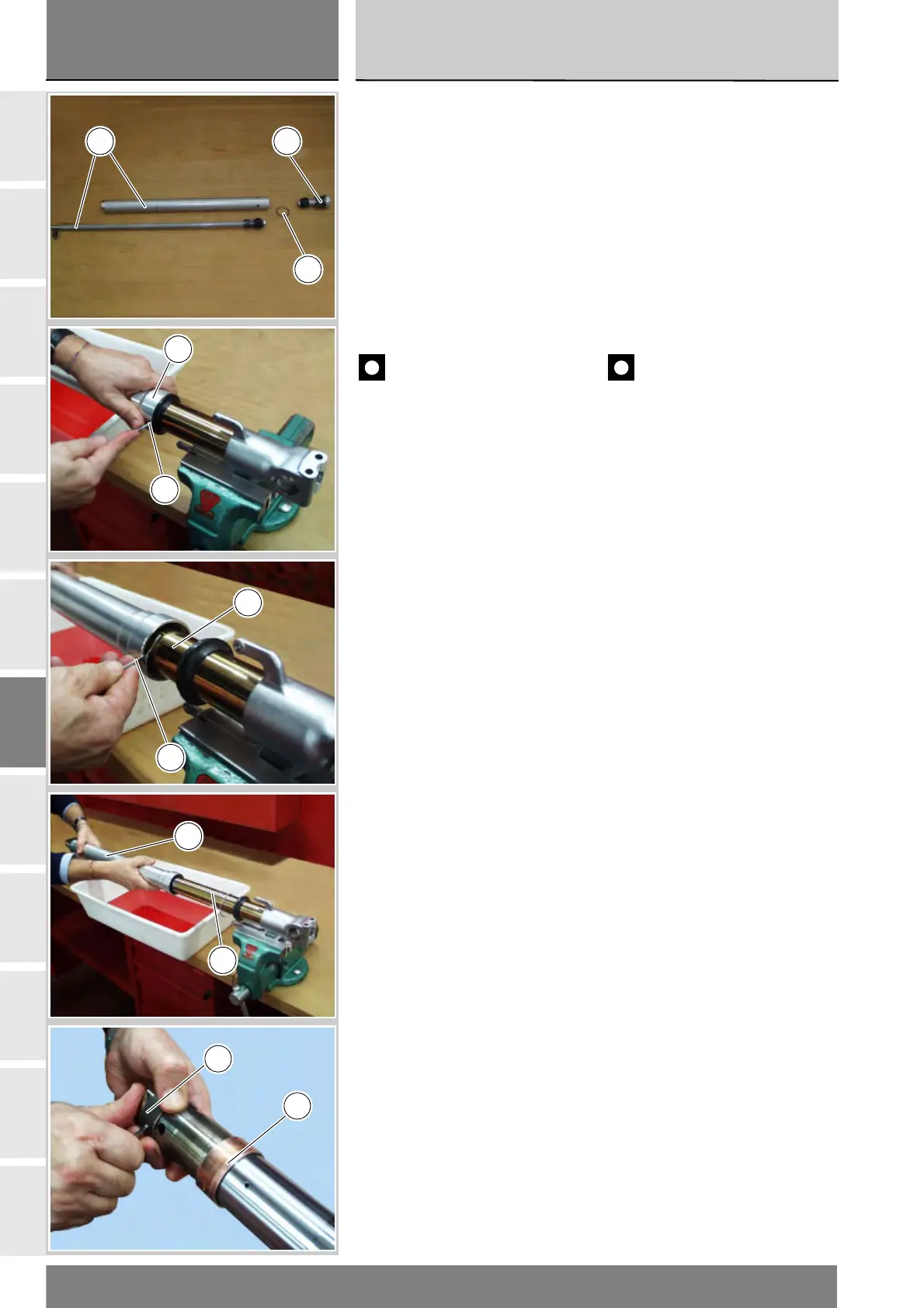

Svitare la vite di registro (27) della
compressione.
Rimuovere la vite di registro (27)
recuperando la guarnizione (26).
Sfilare la cartuccia ammortizzatore (17)
completa.
Sfilare il raschiapolvere (25) dal fodero
esterno (19) facendo leva con un
cacciavite.
Rimuovere l'anello di fermo (24).
Importante
Fare attenzione a non rovinare
il fodero esterno (19) e lo
scorrevole (15).
Estrarre il fodero esterno (19) dallo
scorrevole (15), assestando colpi in
rapida successione, per contrastare la
resistenza della boccola di guida (21).
Rimuovere la boccola (20) dallo
scorrevole inserendo la punta di un
cacciavite nell'apertura della boccola
stessa.
Loosen compression adjuster
screw (27).
Remove adjuster screw (27)
recovering seal (26).
Extract the complete shock absorber
cartridge (17).
Slip dust seal (25) off the top end
of sleeve (19) prising it with a
screwdriver.
Remove circlip (24).
Important
Do not damage outer
sleeve (19) or slider (15).
To separate sleeve (19) and slider (15),
pull on the sleeve sharply with quick,
repeated strokes to overcome the
resistance offered by guide bush (21).
Prise bush (20) with a screwdriver
and remove bush from slider.
17
26
27
25
19
15
24
15
19
20
21
