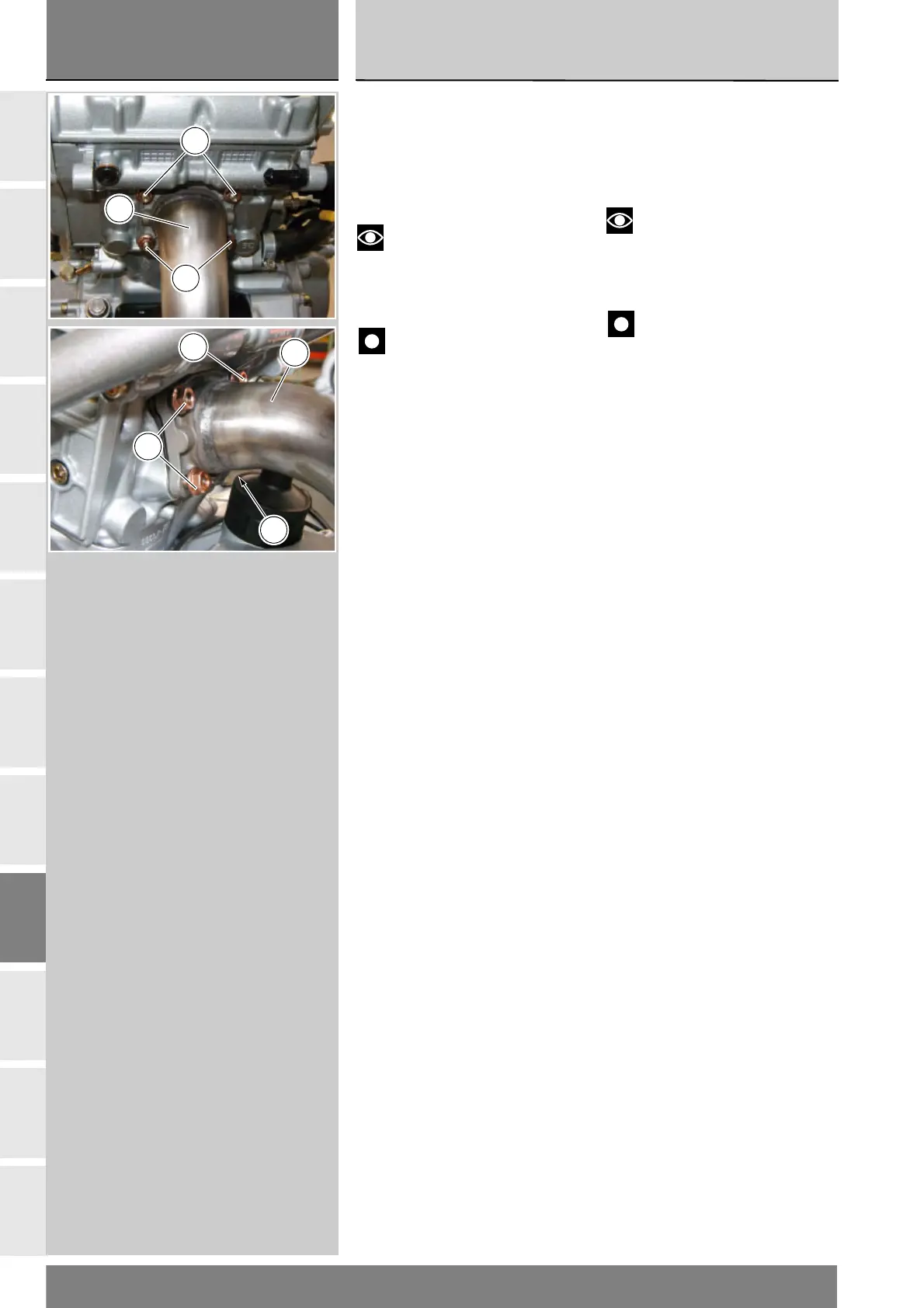

Smontaggio collettori
Svitare i dadi (1) di fissaggio e
rimuovere il collettore cilindro
orizzontale (4) e verticale (9) dai
relativi gruppi termici, recuperando
le guarnizioni (2).
Note
I collettori di scarico (4) e (9)
possono rimanere sul motore in
quanto non ostacolano la sua
rimozione dal telaio.
Importante
Otturare i condotti di scarico
sulle teste per evitare che corpi
estranei entrino nella camera di
scoppio.
Disassembling the manifolds
Unscrew the nuts (1) and remove the
horizontal (4) and vertical (9) cylinder
manifolds from their cylinder units
and recover the gaskets (2).
Notes
The exhaust manifolds (4)
and (9) can be left on the engine
as they do not impede its removal
from the frame.
Important
Block off head exhaust ducts to
prevent foreign matter from entering
the combustion chamber.
1
4
1
1
1
1
9
