Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
30 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
Montare la protezione (22) fissandola
con le viti (24), dopo aver applicato
frena filetti prescritto. Fare attenzione
che siano presenti le rosette (23) e
serrare la vite (24) alla coppia
prescritta (Sez. C 3).
Ingrassare opportunamente
l’ingresso nel silenziatore (8) dei tubi
di scarico.
Infilare il silenziatore (8) nei tubi (20)
e(21).
Collegare il connettore (A) del
cablaggio posteriore al cablaggio
principale
Procedere al rimontaggio del telaietto
o dei componenti staccati eseguendo
con sequenza inversa quanto
riportato nello smontaggio.
Serrare tutte le viti alla coppia
prescritta (Sez. C 3).
Rimontare il portatarga ed il fanale
posteriore sul silenziatore (Sez. H 7).

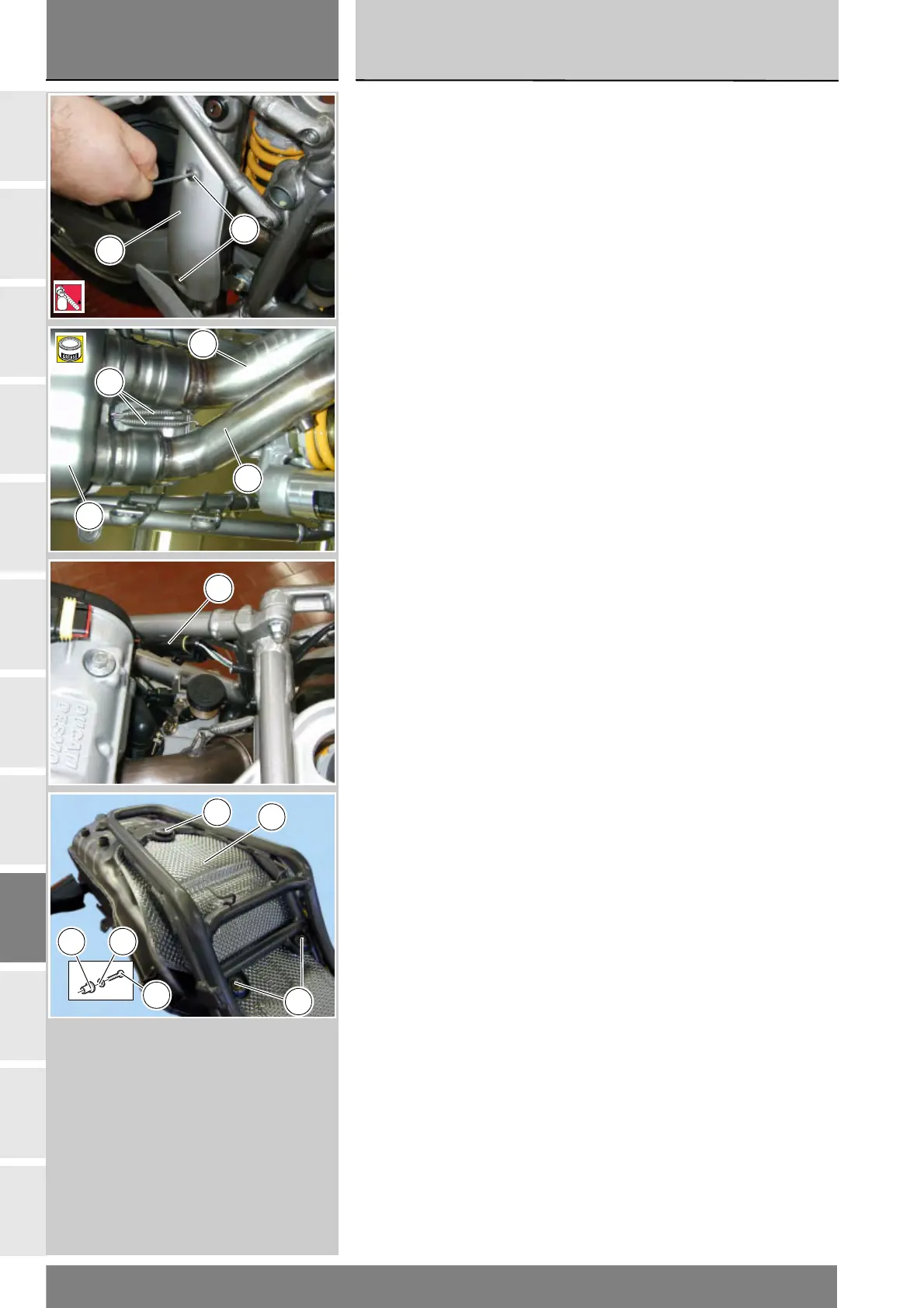

Fit the guard (22) and secure it
with the screws (24), after having
applied the prescribed threadlocker.
Ensure that the washers (23) are
mounted and tighten the screw (24)
to the prescribed torque (Sect. C 3).
Grease the silencer (8) at the point
at which the exhaust pipes are to be
inserted.
Fit the silencer (8) into the pipes (20)
and (21).
Connect rear wiring harness
connector (A) to the main wiring
harness.
Reinstall the subframe or removed
components in the reverse order to
that in which they were initially
removed.
Tighten all screws to the specified
torque (Sect. C 3).
Reinstall the number plate holder and
tail light to the silencer (Sect. H 7).
24
22
2
LOCK
21
20
3
8
B
A
13
15
17
16 19
17
