Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
31 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

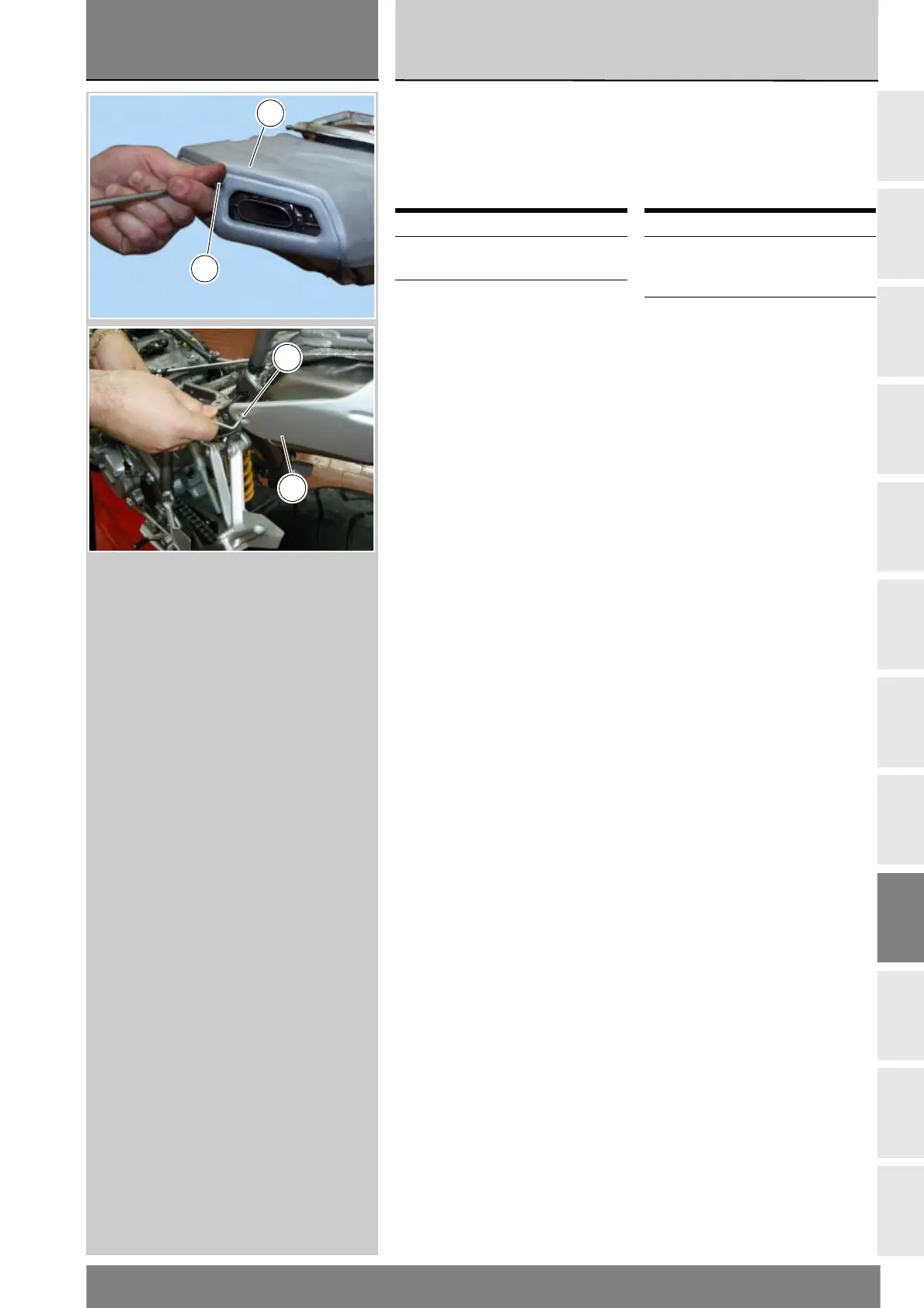

Montare la protezione termica (11)
fissandole con le viti (10) e (30).
Sotto alle viti (10) laterali vanno
montate rosette aramidiche (31).
Serrare le viti (10) e (30) alla coppia
prescritta (Sez. C 3).
Operazioni Rif. Sez.
Rimontare l’assieme
serbatoio - sella - codone
E 3
Rimontare le carene
laterali
E 2
Install the heat guard (11) and secure
it with screws (10) and (30).
Mount aramid washers (31) under
the side screws (10).
Tighten screws (10) and (30) to the
specified torque (Sect. C 3).
Operation See Sect.
Refit the fuel tank /
seat / rear fairing
assembly
E 3
Refit the side fairings E 2
30
11
10
11
