Inserire il manicotto (9) nel
bocchettone sul distributore con la
relativa fascetta (8).
Serrare la fascetta (8) alla coppia
prescritta (Sez.C 3) orientandola
come riportato nelle immagini
successive.
Rimontare il radiatore acqua come
descritto in questa sezione.
Operazioni Rif. Sez.
Rimontare i
convogliatori
L 7
Riempire l'impianto di
raffreddamento
D 4
Rimontare il supporto
batteria
P 2
Rimontare le carene
laterali
E 2

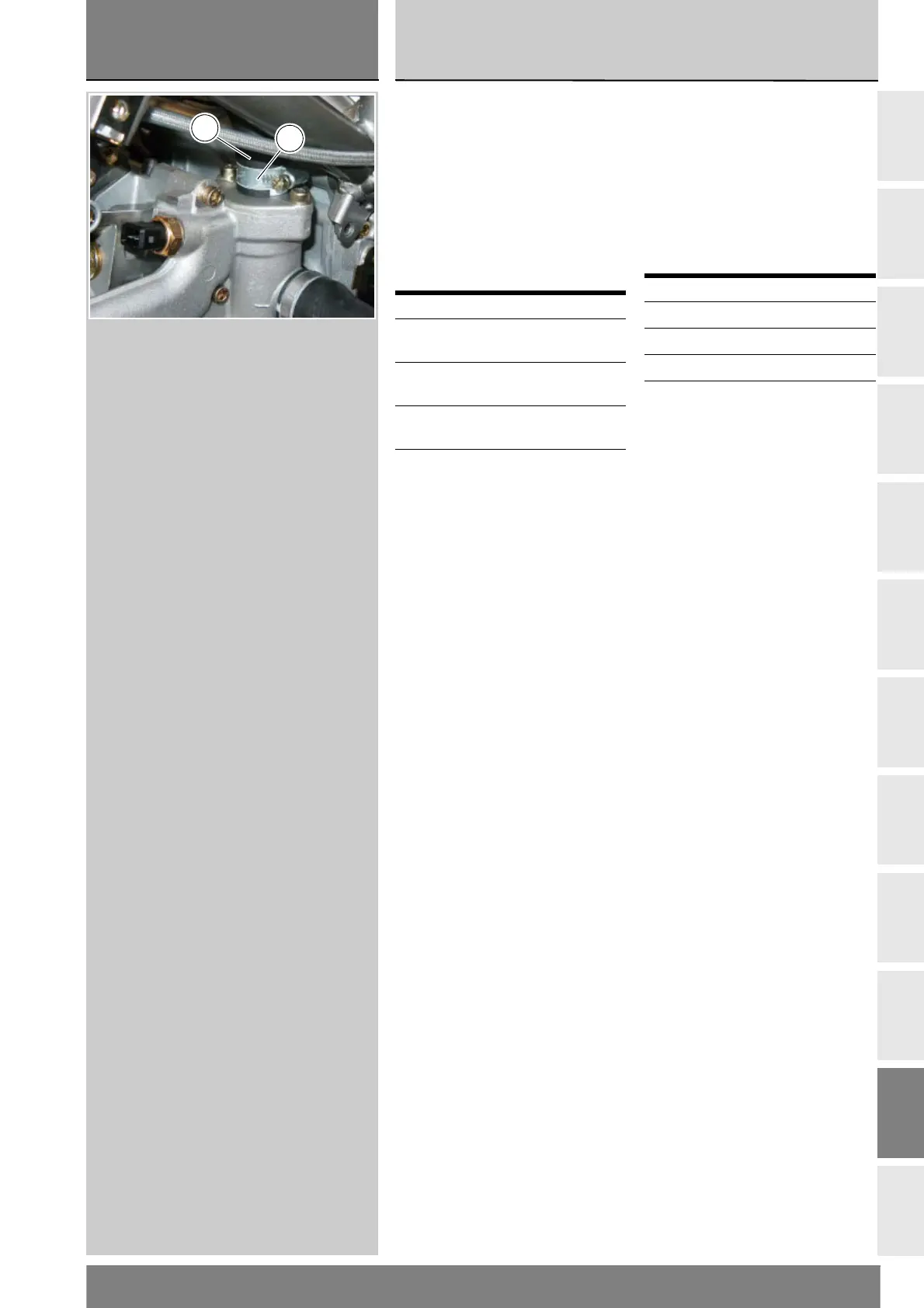

Fit hose (9) into the manifold fitting
with its clamp (8).
Tighten the clamp (8) to the specified
torque (Sect. C 3), making sure it is
oriented as shown in the following
figures.
Reinstall the water cooler as
described in this section.
Operation See Sect.
Refit the air scoops L 7
Fill the cooling system D 4
Refit the battery mount P 2
Refit the side fairings E 2
9
8
