Motore
Engine
sezione / section
N 6.1
111 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

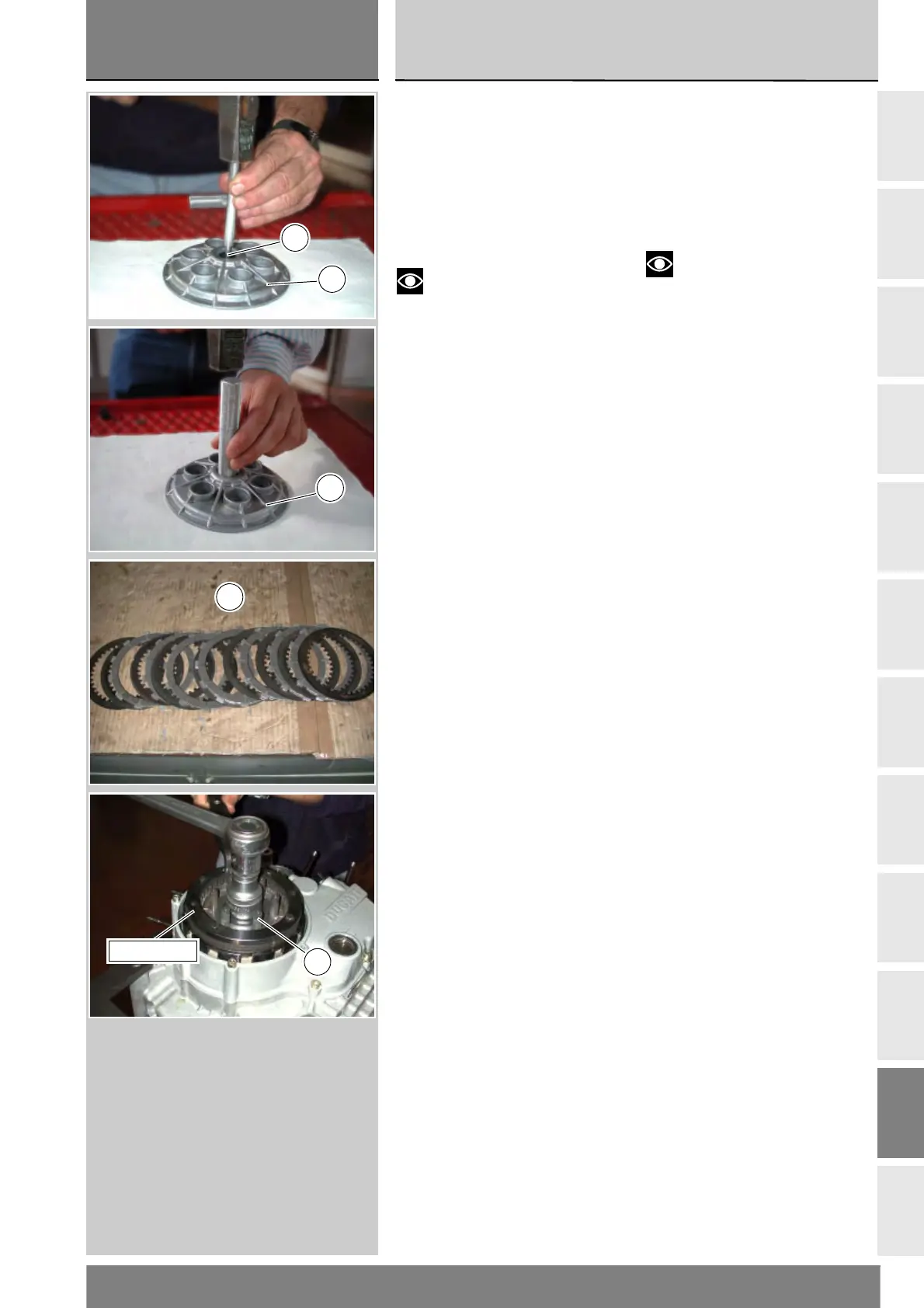

Utilizzando un punzone adatto e
un martello in plastica rimuovere il
perno (3) di appoggio asta di reazione
frizione e relativa guarnizione OR (17).
Utilizzando poi un tampone di
diametro opportuno rimuovere anche
il cuscinetto (14) montato dal lato
interno dello spingidisco (12)
Note
Sostituire sempre il cuscinetto
rimosso con questa procedura.
Estrarre la serie dei dischi (8) della
frizione.
È importante mantenere, durante
l'estrazione, i dischi accoppiati
secondo la sequenza di montaggio e
riporli se necessario, legati fra loro.
Bloccare il tamburo frizione (10)
utilizzando l'attrezzo 88713.2133 e
svitare il dado di fissaggio (18).
Remove the clutch pushrod bearing
pin (3) and the O-ring (17) with a
suitable drift and a plastic headed
mallet.
Then remove the bearing (14) from
pressure plate (12) inner side with a
suitable diameter drift.
Notes
Always replace the bearing
if removed as described above.
Slide out the clutch plates (8).
During extraction, always keep the
plates coupled in the assembly order
and set them aside tied together,
if necessary.
Secure the clutch drum (10) using
service tool part no. 88713.2133 and
remove the locking nut (18).
12
3
12
8
10
88713.2133
