Motore
Engine
sezione / section
N 6.1
112 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

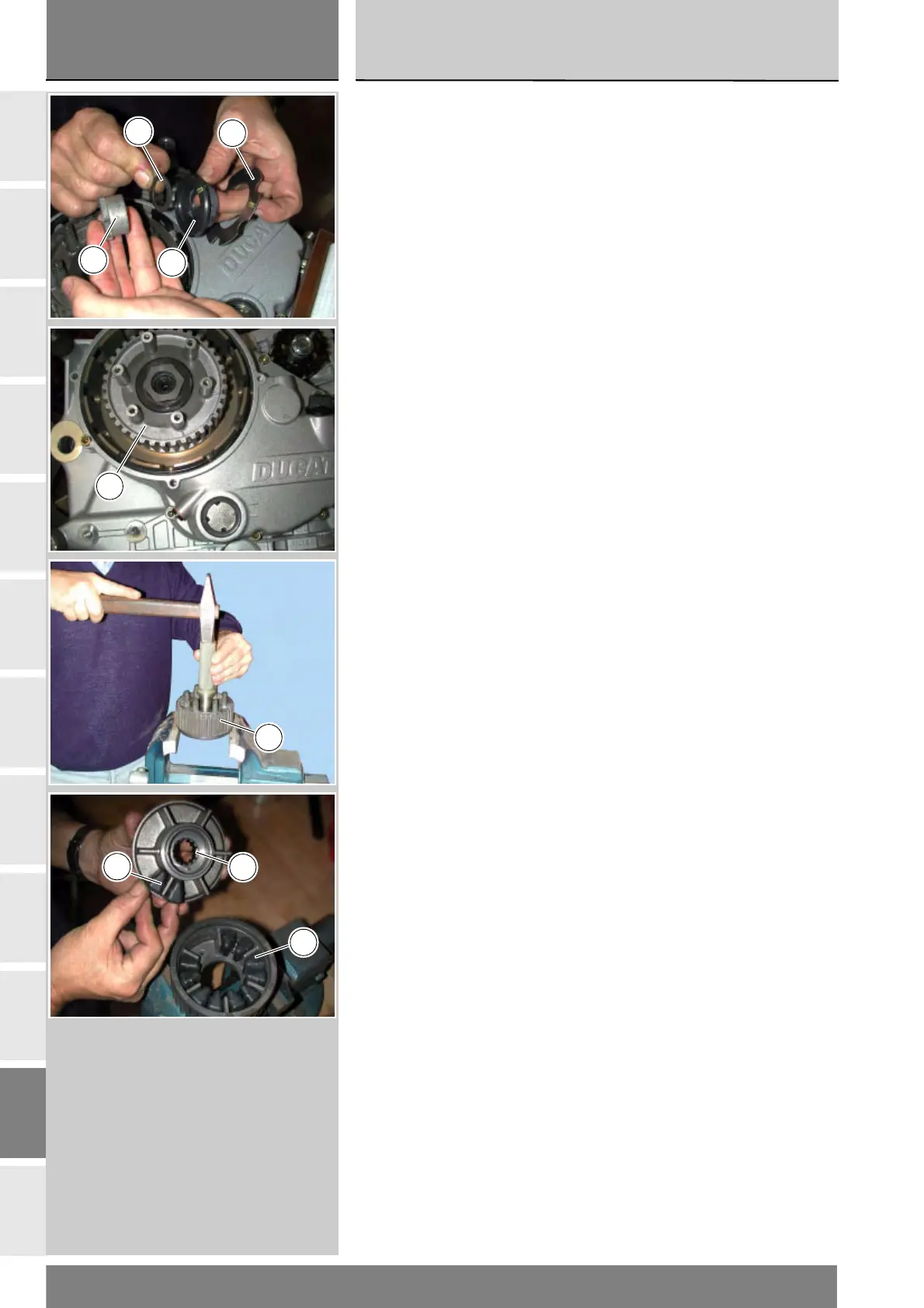

Sfilare la rosetta di sicurezza (5),
la bussola (20), la relativa guarnizione
OR (21) e la rosetta di appoggio (9).
Sfilare il tamburo (10) completo di
parastrappi dall'albero.
Dovendo sostituire i gommini
parastrappi (6) è necessario utilizzare
un tampone con il quale spingere
fuori dal tamburo (10) frizione il mozzo
parastrappi (7) vincendo la resistenza
offerta dai sopracitati gommini.
Remove safety washer (5), bush (20),
O-ring (21) and bearing washer (9).
Remove drum (10) complete with
rubber cush drive damper pads from
the shaft.
When replacing the rubber cush drive
damper pads (6) use a drift to remove
hub (7) from clutch drum (10) and
overcome the action of the above
damper pads.
18
20
5
9
10
10
6
7
6
