Motore
Engine
sezione / section
N 6.1
113 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
Sfilare il distanziale (16) facendo
attenzione alla guarnizione OR (15)
posizionata al suo interno.
Verificare visivamente le condizioni
della guarnizione OR ed
eventualmente sostituirla.
Posizionare l'attrezzo cod. 88713.1805,
per impedire la rotazione della
campana durante l'allentamento
delle viti (11).
Note
Se non deve essere eseguito
nessun intervento sugli elementi che
compongono il coperchio, questa
operazione può essere evitata
lasciando il gruppo campana e
ingranaggio della primaria montato
sul coperchio frizione.

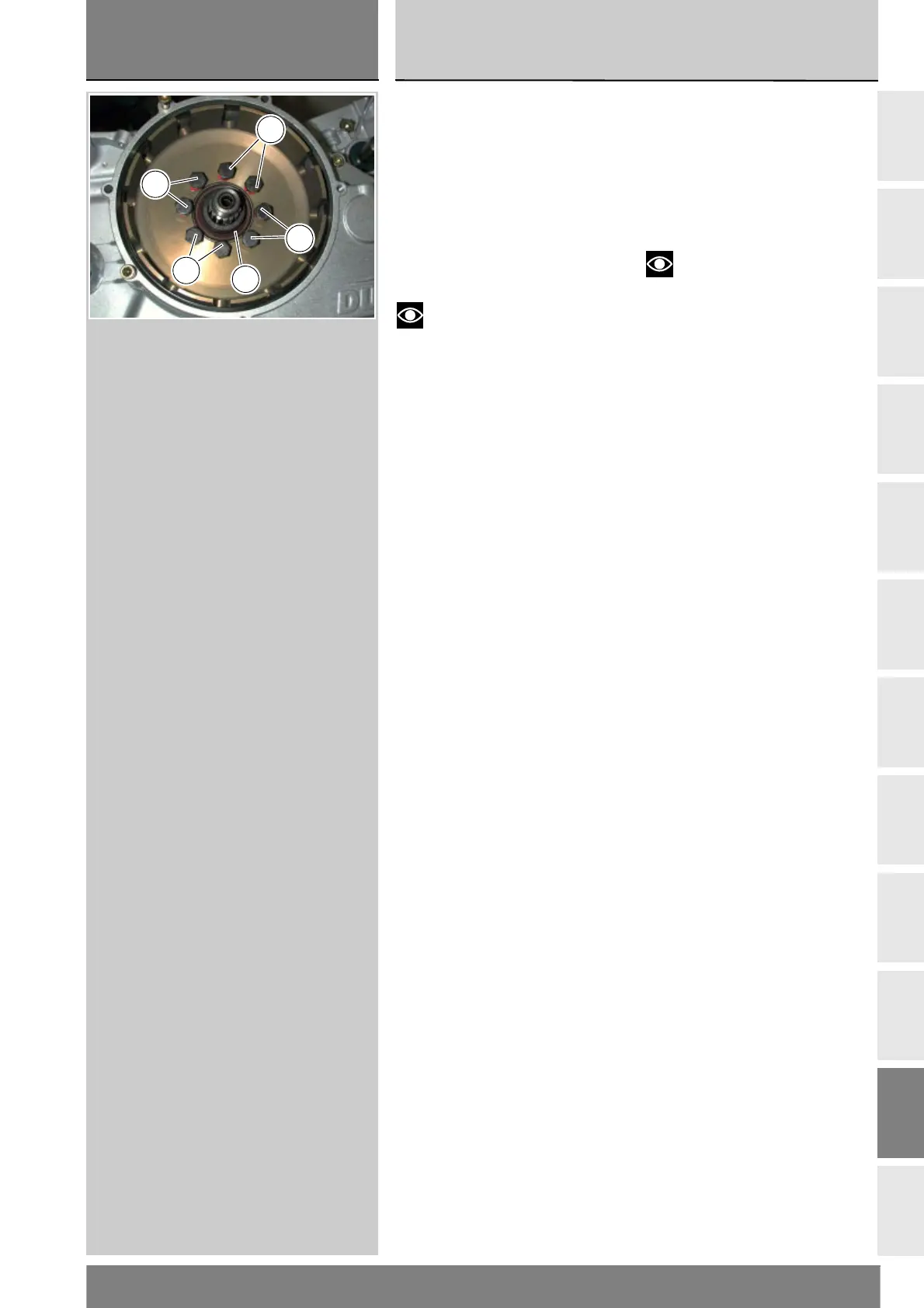

Svitare le otto viti (11) che fissano
la campana frizione all'ingranaggio
della primaria.
Sfilare la campana frizione.
Slide out spacer (16). Take care not
to damage inner O-ring (15).
Visually check O-ring for wear.
Replace if necessary.
Position tool part no. 88713.1805 to
prevent clutch housing rotation when
loosening screws (11).
Notes
If no cover parts need to be
serviced, leave the clutch housing
assembly and the primary drive gear
fitted into the clutch cover.
Undo the eight screws (11) securing
the clutch housing to the primary
drive gear.
Remove the clutch housing.
11
11
11
11
16
