30
3-4-4. GPI I / O (Control Panel)
As factory default, the connector pin assignments are set as shown in the table below.

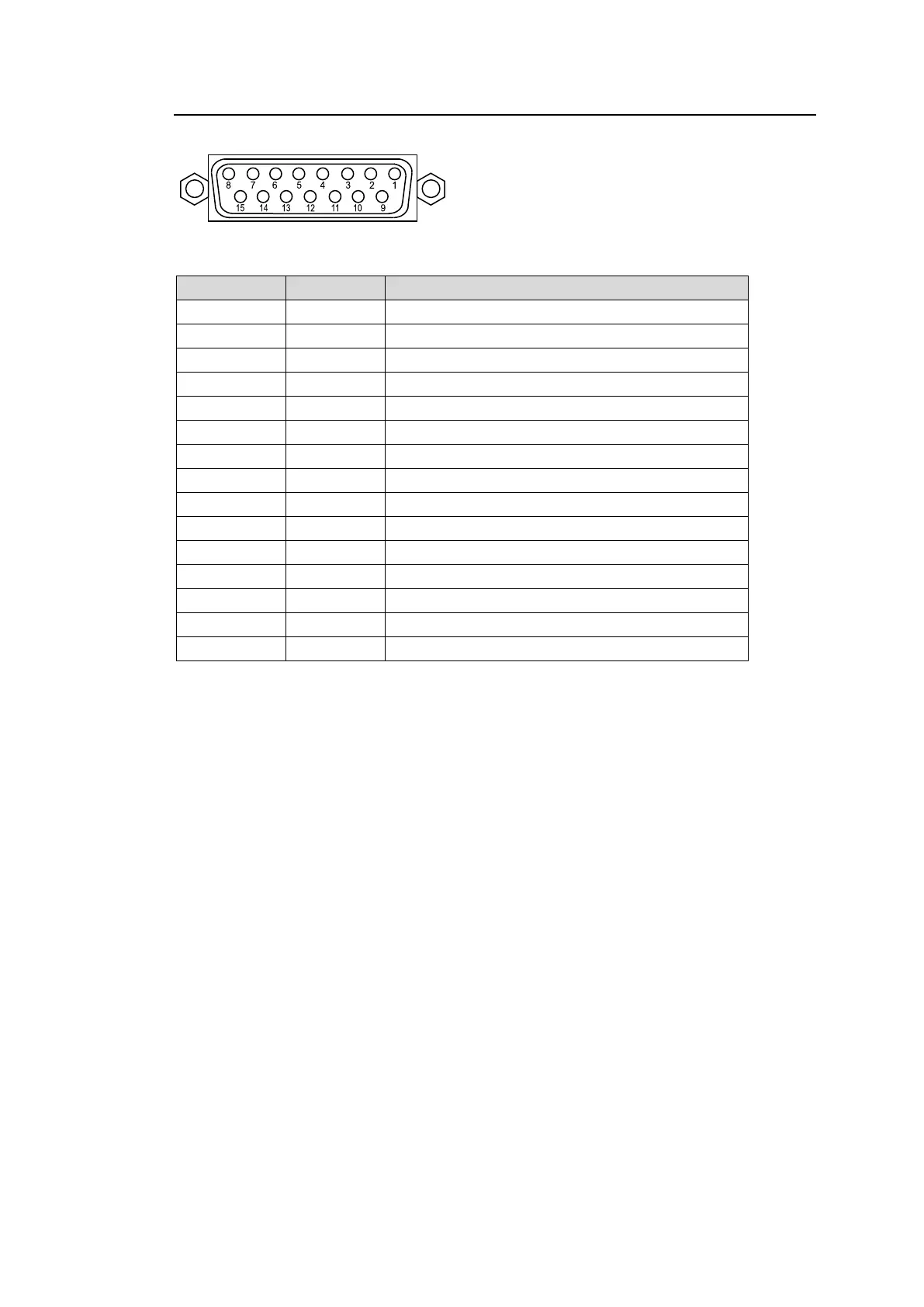

Connector Pin Assignment Table (15-pin D-sub, female)
Pin No.
IN/OUT
Description
1
IN
M/E1 BKGD AUTO TRANS (default setting)
2
IN
M/E1 KEY1 AUTO TRANS (default setting)
3
IN
M/E1 KEY2 AUTO TRANS (default setting)
4
IN
M/E1 KEY3 AUTO TRANS (default setting)
5
IN
M/E1 KEY4 AUTO TRANS (default setting)
6
IN
M/E2 BKGD AUTO TRANS (default setting)
7
IN
Signal ground
8
IN
Signal ground
9
OUT
M/E1 BKGD TRANS STS (default setting)
10
OUT
M/E1 KEY1 TRANS STS (default setting)
11
OUT
M/E1 KEY2 TRANS STS (default setting)
12
OUT
M/E1 KEY3 TRANS STS (default setting)
13
OUT
M/E1 KEY4 TRANS STS (default setting)
14
OUT
M/E2 BKGD TRANS STS (default setting)
15
+5V output (MAX 0.3A)
See the previous sections for GPI IN/ALARM and GPI /TALLY OUT circuit details.
(See Sec. 25-1-3. "GPI I / O (Control Panel)" )
15-pin D-sub (female)
with inch screws
